10톤 이중 거더 오버헤드 크레인이 PV 조립 공장을 돕는 방법
대상: 플랜트 엔지니어, 유지보수 관리자, 물류 기획자, 크레인 구매자
목적: 효율성, 안전성 및 처리량 측면에서 10톤 이중 거더 크레인 사용의 실질적인 이점을 보여줍니다.
주요 이점:
모듈을 더 빠르게 이동 – 모듈을 저장소에서 조립 라인으로 신속하게 들어 올려 운반합니다.
보다 안전한 취급 – 안정적인 리프팅은 균열, 손상 및 작업자 부상의 위험을 줄입니다.
원활한 작업 흐름 – 여러 영역의 오버헤드를 처리하여 지연과 혼잡을 줄입니다.
인건비 및 비용 절감 – 필요한 인력이 적고 제품 손상이 적습니다.
신뢰성 및 내구성 – 유지 관리가 적고 강력한 설계로 생산이 계속 진행됩니다.
자동화 준비 – 미래의 로봇 또는 반자동 시스템과 함께 작업할 수-있습니다.
소개
대형 태양광 발전(PV) 모듈 조립 공장은 자동화된 프로세스와 여러 단계의 수동 처리가 결합된 복잡한 작업입니다. 모듈은 무겁고 깨지기 쉬우므로 손상을 방지하고 효율성을 보장하려면 조심스럽게 움직여야 합니다.
대형 PV 모듈 조립 공장 개요
대형 PV 조립 공장에는 모듈 적층 영역, 스트링 및 적층 라인, 테스트 스테이션, 포장 영역이 포함됩니다. 모듈은 종종 2미터를 초과하고 무게는 수백 킬로그램에 이릅니다. 재료의 움직임은 일정하며 깨지기 쉬운 유리와 셀을 보호해야 합니다.
모듈 크기: 길이 1.6~2.2m, 너비 1~1.2m
모듈 무게: 유형에 따라 20~50kg
생산 라인은 수백 미터에 달할 수 있습니다.
볼륨이 높으면 하루에 여러 번 반복적으로 들어올려야 함
무거운 PV 모듈 취급의 과제
대규모 공장에서 PV 모듈을 취급할 때{0}}안전과 작업 흐름 효율성에 영향을 미치는 실질적인 문제가 발생합니다.
크기 및 취약성: 큰 유리 표면은 쉽게 깨지거나 부서질 수 있습니다.
무게와 반복적인 들어올리기: 수동 취급으로 인해 피로와 부상 위험이 발생합니다.
볼륨 및 처리량: 매일 수십만 개의 모듈이 이동하므로 관리하지 않으면 병목 현상이 발생합니다.
안전 문제: 좁은 통로와 붐비는 줄로 인해 사고 위험이 높아집니다.
효율성과 안전성을 보장하는 오버헤드 크레인의 역할
오버헤드 크레인은 모듈을 빠르고 정확하며 안전하게 이동하여 장거리를 이동하고 작업자의 신체적 부담을 줄여줍니다.
육체 노동 감소: 작업자는 더 이상 모듈을 장거리 운반하지 않습니다.
정밀한 배치: 모듈은 조립 라인이나 랙에 직접 배치됩니다.
일관된 속도: 반복 가능한 움직임으로 병목 현상을 방지합니다.
향상된 안전성: 부상 및 모듈 손상 감소
작업 흐름을 최적화하고 고가의 모듈을 보호하는 공장의 경우 올바른 오버헤드 크레인을 선택하는 것이 필수적입니다.
10톤 더블 거더 오버헤드 크레인
10톤 이중 거더 오버헤드 크레인은 교량 자체가 작업 공간의 너비에 걸쳐 있는 두 개의 평행한 대들보로 구성된 일종의 교량 크레인입니다. 호이스트는 이러한 거더에 장착된 트롤리를 타고 이동하며 단일 거더 크레인에 비해 더 높은 리프팅 용량과 더 긴 스팬을 위해 무게를 균등하게 분산합니다.

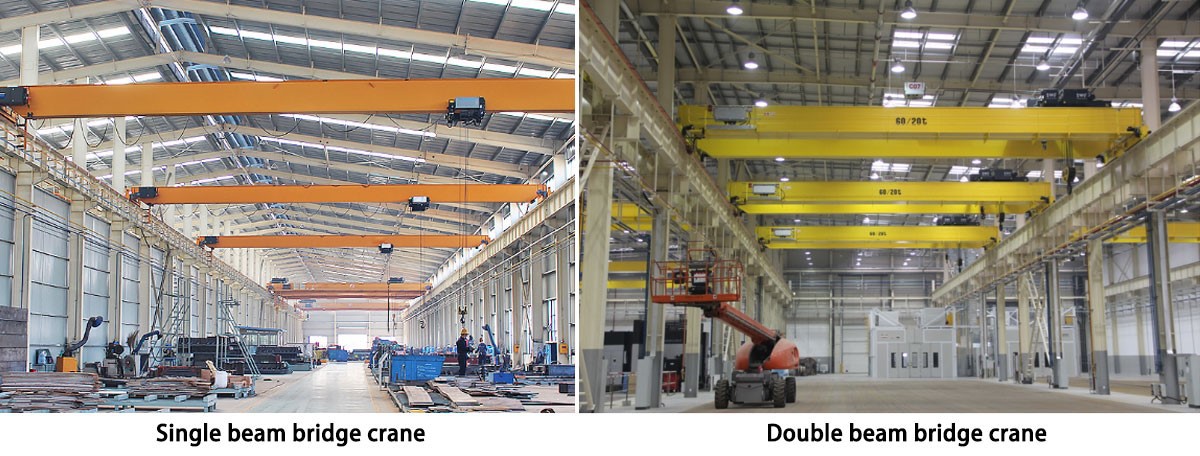

이중 대들보와 단일 대들보: 주요 차이점
부하 용량: 이중 거더 크레인은 더 무거운 하중(최대 20톤 이상)을 처리하고 단일 거더 크레인(10~15톤)을 처리합니다.
교량 처짐: 대들보가 더 강할수록 처짐이 적고 정확한 위치 지정이 가능합니다.
호이스트 배열: 호이스트가 상단에 위치하여 대형 모듈에 더 많은 헤드룸과 유연성을 제공합니다.
유지보수 접근: 이중 대들보 설계의 트롤리 및 호이스트 검사가 더 쉬워졌습니다.
PV 발전소의 일반적인 스팬 및 리프팅 높이
범위: 조립 홀 폭에 따라 일반적으로 10~30미터
리프팅 높이: 6~12m, 라인, 랙 또는 컨베이어 위로 모듈을 이동하는 데 충분
이러한 조합으로 이중 대들보 크레인은 모듈을 반복적으로 조심스럽게 다루어야 하는 대형 PV 발전소에 이상적입니다.
기술 사양
리프팅 용량:
여러 모듈 또는 더 무거운 유틸리티 구성 요소를 포함하는 10톤 정격
호이스트 유형:
와이어 로프 호이스트: 내구성이 뛰어나고 정밀하며 자주 무거운 물건을 들어올리는 데 적합합니다.
전기 체인 호이스트: 콤팩트하고 비용 효율적이며{0}}더 가벼운 하중이나 소규모 배치에 적합
제어 옵션:
펜던트 제어: 직접 수동 조작이 가능하고 간단하고 안정적입니다.
무선 원격 제어: 크레인을 안전하게 제어하면서 작업 공간 주위를 자유롭게 이동할 수 있습니다.
운전실 제어: 매우 큰 PV 발전소에서 자주 사용되는 긴-스팬 또는 고용량- 애플리케이션에 대한 전체 보기
이러한 사양을 통해 크레인은 다양한 레이아웃, 하중 유형 및 작동 기본 설정에 적응할 수 있습니다.
PV 발전소의 장점
높은 안정성과 낮은 편향: 깨지기 쉬운 모듈의 정확한 배치 보장
무겁고 큰 모듈 지원: 여러 모듈 또는 대형 -형식 패널을 안전하게 들어 올립니다.
높은 듀티 사이클로 더 길어진 서비스 수명: 가동 중지 시간과 유지 관리 비용을 최소화하면서 빈번한 리프팅 작업을 처리합니다.
용량, 안정성 및 신뢰성을 결합한 이 크레인은 작업 흐름을 개선하고 수작업을 줄이며 PV 조립 공장의 안전한 작동을 유지합니다.
일반적인 PV 모듈 취급 문제
이 섹션에서는 점점 크고 깨지기 쉬운 태양광 모듈을 취급할 때 대형 PV 조립 공장에서 직면하는 주요 과제에 대해 간략하게 설명합니다. 이러한 과제를 이해하면 효율성, 안전성 및 모듈 보호를 개선하기 위한 올바른 오버헤드 크레인 솔루션을 선택하는 데 도움이 됩니다.
대형 모듈 크기 및 깨지기 쉬운 유리 층
산업용 PV 패널은 종종 길이가 2m를 초과하고 단위당 무게가 40~50kg입니다. 유리 표면과 실리콘 셀은 충격, 진동, 갑작스러운 충격에 매우 민감합니다.
모듈은 일반적으로 길이 1.6~2.2m, 너비 1~1.2m의 직사각형입니다.
깨지기 쉬운 유리 표면에는 부드러운 취급과 안정적인 리프팅 방법이 필요합니다.
보관, 조립 또는 포장 중 오류가 발생하면 상당한 자재 손실이 발생할 수 있습니다.
작업 흐름 병목 현상을 일으키는 반복적인 리프팅
모듈은 생산 라인을 따라 여러 번 이동하므로 들어 올리는 작업이 비효율적이거나 수동일 때 병목 현상이 발생합니다.
모듈당 여러 개의 리프트로 인해 작업 시간이 늘어나고 처리량이 줄어듭니다.
작업자는 빠르게 피로해지며 작업 속도가 느려지거나 오류가 발생할 수 있습니다.
수동 처리는 동시에 이동하는 모듈 수를 제한하여 전반적인 효율성에 영향을 미칩니다.
직원의 안전 위험
적절한 장비 없이 무겁고 깨지기 쉬운 모듈을 취급하면 모듈이 떨어져서 작업자가 부상을 입을 수 있고 위험할 수 있습니다.
손으로 자주 들어올리면 근골격계 부상의 위험이 높아집니다.
모듈을 떨어뜨리면 유리가 깨지거나 장비가 손상될 수 있습니다.
교통량이 많은 지역에서는 사고를 예방하기 위해 명확한 통로와 통제된 리프팅 방법이 필요합니다.
밀집된 조립 라인의 공간 제약
여러 라인, 랙 및 컨베이어가 포함된 컴팩트한 레이아웃은 -특히 대형 모듈의 경우 지상 기반 취급을 어렵게 만듭니다.
모듈을 기계, 컨베이어 또는 보관 랙 위로 들어 올려야 할 수도 있습니다.
통로가 좁으면 충돌이나 사고로 인한 손상의 위험이 높아집니다.
이중 거더 크레인과 같은 오버헤드 리프팅 솔루션은 수직 공간을 효과적으로 활용하여 다른 작업을 위한 바닥 공간을 확보합니다.
10톤 이중 거더 크레인으로 자재 취급 간소화
이 섹션에서는 10톤 이중 대들보 오버헤드 크레인이 대형 PV 모듈 조립 공장에서 작업 흐름 효율성, 안전 및 노동 활용도를 어떻게 향상시키는지 설명합니다.
효율적인 모듈 전송
크레인을 사용하면 수동 운반이나 지게차 없이도 PV 모듈을 플랜트 전체에서 효율적으로 이동할 수 있어 취급 오류가 최소화됩니다.
보관에서 조립 라인까지: 한 번의 부드러운 동작으로 모듈을 랙이나 보관 영역에서 조립 라인으로 직접 들어올립니다.
생산 단계 간: 모듈을 스트링에서 라미네이션, 테스트 및 포장 스테이션으로 원활하게 이동하여 워크플로를 연속적으로 유지합니다.
중앙 집중식 리프팅은 부드러운 취급을 보장하여 균열이나 셀 정렬 불량의 위험을 줄입니다.
플랜트 레이아웃과의 통합
이중 대들보 크레인은 머리 위의 넓은 영역을 커버하여 바닥 공간을 확보하고 여러 구역에 걸쳐 동시 작업을 지원합니다.
오버헤드 적용 범위: 단일 크레인으로 여러 조립 라인이나 집결 구역에 서비스를 제공하여 더 작은 크레인이나 지게차의 필요성을 줄입니다.
지상 혼잡 감소: 인력과 장비를 위한 바닥 통로가 깨끗하게 유지되어 충돌 위험과 지연이 줄어듭니다.
크레인은 보관, 조립 및 포장 영역을 효율적으로 연결하는 "백본" 역할을 합니다.
안전성 향상
오버헤드 크레인은 수동 취급을 줄이고 리프팅 중 무거운 모듈을 고정함으로써 안전성을 향상시킵니다.
수동 처리 감소: 작업자는 더 이상 무겁거나 크기가 큰 모듈을 반복적으로 운반하지 않으므로 피로와 부상 위험이 최소화됩니다.
안정적인 리프팅: 모듈의 균일하고 안전한 움직임을 보장하여 유리를 손상시키거나 사람에게 해를 끼칠 수 있는 낙하 또는 기울어짐을 방지합니다.
원격 또는 펜던트 작동을 통해 운전자는 안전한 거리에서 크레인을 제어할 수 있습니다.
시간과 노동력 절약
이중 거더 크레인은 처리 작업을 간소화하여 모듈당 시간을 줄이고 노동 요구 사항을 낮춥니다.
더 빠른 사이클 시간: 지게차를 기다리지 않고 한 번의 동작으로 모듈을 집어 들고, 운반하고, 내려놓습니다.
처리 중단 시간 감소: 수동 개입을 최소화하여 장비 교체, 인적 오류 또는 혼잡한 지역으로 인한 지연을 줄입니다.
시간이 지남에 따라 처리량이 늘어나고 인건비가 낮아지며 생산 작업 흐름이 원활해집니다.
참고사례
이 섹션에서는 10톤 이중 대들보 오버헤드 크레인이 일반적인 모듈 처리 프로세스를 통해 대형 PV 조립 공장의 작업 흐름과 효율성을 향상시키는 방법을 보여줍니다.
단계별-별-모듈 처리 프로세스
모듈은 공급업체로부터 받아 랙에 보관되며 최소한의 수동 조작으로 생산 단계를 거쳐 이동됩니다.
트럭에서 하역: 모듈을 팔레트에서 임시 집결 장소로 직접 들어 올립니다.
스토리지 랙으로 이동: 바닥 혼잡을 피하면서 모듈 머리 위를 지정된 랙으로 이동합니다.
조립 라인 공급: 모듈을 스트링, 라미네이션 또는 테스트 단계로 운반합니다.
단계 간 전송: 추가 처리 없이 단계 간에 모듈을 이동하여 제품 무결성을 유지합니다.
포장 및 배송: 배송을 위해 완성된 모듈을 포장 또는 준비 구역으로 들어 올립니다.
이 워크플로우는 수동 개입을 줄이고 모듈이 효율적으로 이동하도록 유지합니다.
로드 및 언로드 패턴, 스테이징 영역
효율적인 크레인 작동은 잘 계획된{0}}적재 패턴과 집결 구역에 달려 있습니다. 적절한 그룹화를 통해 무게 제한 내에서 여러 모듈을 안전하게 이동할 수 있습니다.
수령 구역: 크레인에 쉽게 접근할 수 있는 팔레트형 모듈.
중간 준비: 대기 시간을 줄이기 위해 조립 라인 근처에서 단기- 대기합니다.
최종 파견: 원활한 이동을 위해 포장 또는 배송 근처의 대기 구역입니다.
로드 밸런싱: 최적의 크레인 접근 및 안정적인 리프팅을 위해 무겁거나 크기가 큰 모듈을 배치합니다.
적절한 스테이징을 통해 크레인은 작업 속도를 늦추지 않고 여러 작업을 처리할 수 있습니다.
리프팅 부착물 사용
특수 부착 장치는 깨지기 쉬운 PV 모듈을 취급할 때 안전성과 효율성을 향상시킵니다.
진공 리프터: 압력 지점 없이 유리 표면을 처리합니다. 크기와 무게에 따라 여러 모듈을 들어 올릴 수 있습니다.
기계식 클램프: 안정성을 유지하면서 모듈 가장자리를 단단히 잡습니다.
맞춤형 프레임: 생산 또는 보관 제약 조건에 따라 필요한 구성으로 모듈을 쌓거나 이동하는 데 적합합니다.
부착물은 이중 대들보 크레인과 통합되어 안정성과 리프팅 용량을 활용합니다.
처리량 개선 및 효율성 향상
10톤 이중 대들보 크레인을 사용하면 여러 가지 방법으로 모듈 처리 효율성이 향상됩니다.
더 빠른 이동: 우회 없이 창고에서 생산까지 직접 운송됩니다.
취급 오류 감소: 안정적인 리프팅 및 부착 장치로 손상을 최소화합니다.
더 높은 처리량: 단일 크레인이 여러 조립 스테이션을 서비스하여 시간당 수십 개의 모듈을 이동합니다.
노동 최적화: 작업자는 수동 운송 대신 조립, 테스트 또는 품질 관리에 집중합니다.
이 크레인을 사용하는 공장은 모듈 처리 시간을 30~50% 단축하여 운영을 원활하게 하고 비용을 절감할 수 있습니다.
PV 발전소의 크레인 선택 시 주요 고려 사항
PV 조립 공장에 적합한 오버헤드 크레인을 선택하려면 리프팅 용량 이상의 것이 필요합니다. 신중한 계획은 안전한 모듈 취급, 원활한 생산 및 관리 가능한 유지 관리를 보장합니다.
리프팅 용량과 모듈 무게 및 번들 크기 비교
크레인은 개별 모듈과 쌓인 번들을 포함하여 예상되는 최대 중량을 처리해야 합니다.
가장 무거운 단일 모듈과 잠재적인 번들을 결정합니다.
최대 예상 부하보다 20~30%의 안전 여유를 포함합니다.
공장 확장이나 더 큰 패널을 계획하는 경우 향후 모듈 크기를 고려하십시오.
경간 및 활주로 요구 사항
스팬은 크레인의 적용 범위를 결정합니다. 활주로 길이는 생산 현장을 따라 이동하는 것을 결정합니다.
조립 라인, 보관 랙 및 집결 구역의 너비를 측정합니다.
크레인이 간섭 없이 모든 중요한 지점에 도달할 수 있는지 확인하십시오.
비용이 많이 드는 활주로 개조를 피하기 위해 향후 공장 확장을 계획하십시오.
호이스트 유형 및 리프팅 속도
호이스트는 효율성과 정밀도에 영향을 미칩니다. PV 모듈에는 부드러운 취급이 중요합니다.
와이어 로프 호이스트: 내구성이 뛰어나고 정확하며 자주 들어 올리는 무겁거나 큰 모듈에 이상적입니다.
전기 체인 호이스트: 소형이며 더 작거나 가벼운 모듈에 적합합니다.
리프팅 속도는 생산 속도와 모듈 안전의 균형을 맞춰야 합니다.
환경적 요인(실내, 실외, 클린룸)
크레인 설계는 마모, 오염 또는 작동 문제를 방지하기 위해 공장 환경과 일치해야 합니다.
실내 대 실외: 실외 크레인에는 내후성과 부식{0}}방지 코팅이 필요합니다.
클린룸 또는 저분진 조립: 매끄러운 표면과 밀봉된 전기 장치로 오염을 방지합니다.
온도 및 습도: 극한 조건에서는 특수 모터 또는 호이스트 보호가 필요할 수 있습니다.
안전 및 유지보수 계획
안전과 가동 시간은 매우 중요합니다. 크레인은 유지 관리가 가능해야 하며 적절한 안전 기능을 갖추고 있어야 합니다.
비상 정지, 과부하 보호 및 리미트 스위치를 포함합니다.
호이스트, 트롤리, 레일 및 전기 시스템을 정기적으로 검사하십시오.
진공 리프터 또는 클램프와 같은 부착물 사용을 포함하여 안전한 취급에 대해 운전자를 교육하십시오.
가동 중지 시간을 줄이기 위해 유지 관리에 쉽게 접근할 수 있도록 설계합니다.
ROI 및 운영상의 이점
10톤 이중 대들보 오버헤드 크레인에 투자하면 효율성, 안전성 및 작업 흐름이 향상되어 PV 조립 공장에 측정 가능한 수익을 제공할 수 있습니다.
인건비 감소 및 오류 처리
무거운 모듈을 수동으로 처리하면 위험이 증가하고 여러 명의 작업자가 필요합니다. 이중 거더 크레인은 효율성을 향상시킵니다.
리프트당 필요한 인력 감소: 이전에는 여러 명의 작업자가 필요했던 모듈을 한 명의 작업자가 이동합니다.
취급 오류 감소: 진공 리프터와 같은 안정적인 리프팅 및 부착물은 균열 및 정렬 불량을 방지합니다.
낮은 교육 요구 사항: 운전자는 물리적인 핸들링보다는 크레인 제어에 중점을 둡니다.
더 빠른 모듈 조립 및 보관
크레인은 공장 내 모듈 이동을 가속화하여 보관부터 조립, 배송까지의 시간을 단축합니다.
사이클 시간 단축: 모듈은 지게차를 기다리지 않고 단계 사이를 빠르게 이동합니다.
지속적인 작업 흐름: 단일 크레인이 여러 라인이나 집결 구역을 처리하여 병목 현상을 방지합니다.
더 높은 처리량: 처리 속도가 빨라지면 매일 더 많은 장치가 조립, 테스트 및 배송됩니다.
적절한 유지 관리로 장비 수명 연장
빈번한 무거운 물건을 들어올릴 수 있도록 설계된 이중 거더 크레인은 적절하게 유지 관리하면 더 오래 지속됩니다.
내구성이 뛰어난 구성 요소: 대들보, 와이어 로프 호이스트 및 트롤리는 지속적인 사용을 견딜 수 있습니다.
예측 가능한 유지 관리 일정: 손쉬운 접근으로 가동 중지 시간이 줄어듭니다.
일관된 성능: 편향과 마모가 적어 작업 효율성이 향상됩니다.
자동화 통합 가능성(선택 사항)
이중 대들보 크레인은 자동화 시스템과 통합되어 효율성과 확장성을 높일 수 있습니다.
모듈 배치를 위한 원격 작동 또는 반자동 트롤리.{0}}
조정된 모듈 전송을 위해 센서 및 PLC와 통합됩니다.
로봇 진공 리프터 또는 자동 스태킹 시스템과 같은 향후 업그레이드와 호환됩니다.
결론
10톤 이중 거더 크레인으로 모듈 처리 최적화
10톤 이중 대들보 오버헤드 크레인은 무겁고 큰 모듈을 쉽게 처리하는 대형 PV 조립 공장을 위한 실용적인 솔루션입니다. 높은 리프팅 용량, 안정적인 작동 및 긴 스팬을 결합하여 저장 공간, 조립 라인 및 포장 스테이션 전반에서 모듈 이동을 간소화합니다.
PV 발전소의 주요 결과:
모듈은 최소한의 처리로 효율적으로 전송됩니다.
작업 흐름 병목 현상이 줄어들어 생산 라인이 원활하게 움직입니다.
깨지기 쉬운 패널을 보호하여 손상 위험을 낮춥니다.
안전, 효율성 및 플랜트 처리량 강조
크레인은 수동 리프팅을 줄이고 사고 가능성을 최소화하여 안전성을 향상시킵니다. 동시에 사이클 시간을 단축하고, 여러 워크스테이션을 지원하며, 운영자가 운송보다는 조립에 집중할 수 있도록 하여 효율성을 높입니다. 전체 공장 처리량이 증가하며 이는 높은 생산 목표를 달성하는 데 매우 중요합니다.
실질적인 이점은 다음과 같습니다.
인건비 절감 및 취급 오류 감소.
보관부터 조립, 배송까지 더 빠르게 이동합니다.
가동 중지 시간을 최소화하면서 안정적인{0}}고부하 작업을 수행합니다.
PV 조립 공장용 오버헤드 크레인 솔루션 평가
오버헤드 크레인을 선택할 때 공장 관리자는 리프팅 용량, 범위, 호이스트 유형, 환경 조건 및 안전 기능을 고려해야 합니다. 잘 선택된-10-톤 이중 대들보 크레인은 단순한 장비 리프팅이 아니라 생산 작업 흐름의 핵심 부분이 됩니다.
올바른 크레인에 투자하면 모듈을 안전하게 처리하고 생산을 일정대로 유지하며 공장을 효율적으로 운영할 수 있습니다. 자재 처리 최적화를 원하는 PV 조립 공장의 경우 이중 대들보 오버헤드 크레인은 실용적이고 안정적이며 비용 효율적인 솔루션을 제공합니다.-
