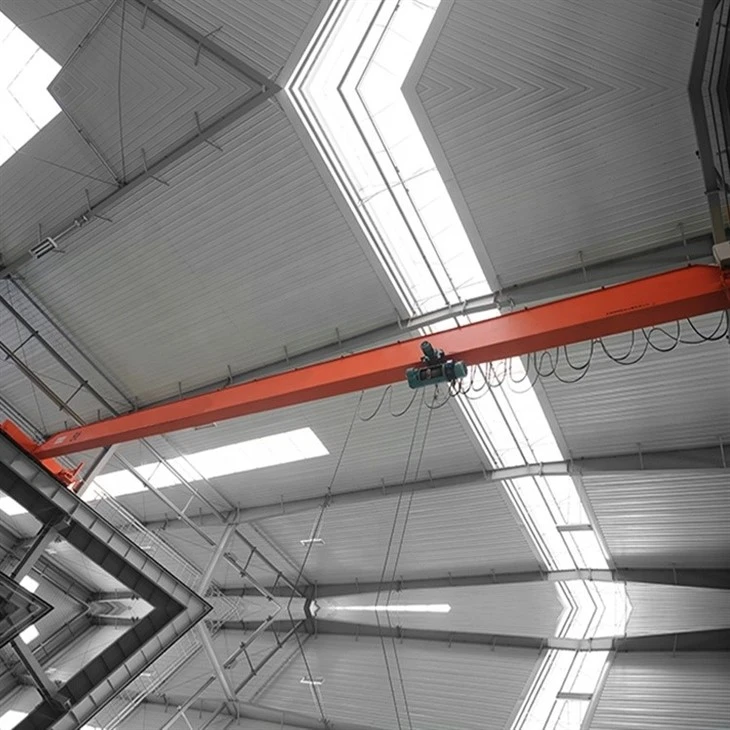

무선 원격 제어 오버헤드 브리지 크레인

A 무선 원격 제어 오버헤드 브리지 크레인무거운 자재를 정확하고 안전하게 들어 올리고 이동하고 낮추기 위해 함께 작동하는 여러 가지 중요한 구성 요소로 구성됩니다. 아래는 주요 개요이다.구성 요소그리고 그 기능은 다음과 같습니다:

1. 다리

기능:다리작업 공간을 확장하고 크레인이 트랙을 따라 이동할 수 있도록 하는 주요 수평 구조입니다. 그것은 보유트롤리그리고감아 올리기.

건설: 일반적으로 다음과 같이 만들어집니다.강철강도와 내구성을 위해.

움직임: 다리가 길을 따라 이동합니다.활주로 레일한 지점에서 다른 지점으로 하중을 운반하는 것입니다.

치수: 작업 공간에 따라 맞춤화할 수 있습니다. 일반적으로6미터에서 30미터범위에서.

2. 트롤리

기능:트롤리교량을 따라 수평으로 이동하며 지지합니다.감아 올리기.

움직임: 트롤리는 교량의 길이를 가로질러 이동하여 호이스트를 화물 바로 위에 위치시킵니다.

드라이브 시스템: 전원을 공급받을 수 있습니다.모터또는수동 운전체계.

3. 호이스트

기능:감아 올리기하중을 들어올리고 내리는 역할을 담당하는 크레인의 부품입니다.

구성요소:

호이스트 드럼: 원통형 부품으로,와이어 로프또는체인그것을 감거나 풀어서 짐을 올리거나 내리는 것입니다.

모터: 모터는 드럼에 동력을 공급하며 일반적으로전기 같은.

와이어 로프 또는 체인: 호이스트는 강철을 사용합니다.와이어 로프또는체인짐을 들어올리려고.와이어로프일반적으로 더 무거운 하중에 사용됩니다.

리미트 스위치: 호이스트가 최대 높이나 이동 위치를 초과하지 않는지 확인하십시오.

속도 제어: 일부 호이스트는 하중 처리의 정확성을 높이기 위해 가변 속도 제어를 허용합니다.

4. 런웨이

기능:통로크레인 브리지가 이동하는 트랙 시스템입니다. 활주로는 다음과 같이 구성되어 있습니다.울타리에 장착된 것지원되는 빔.

설계: 일반적으로 다음과 같이 만들어집니다.강철안정성을 확보하고 크레인의 무게와 하중을 지지하도록 설계할 수 있습니다.

레일 게이지: 레일 사이의 너비는 일반적으로 다음과 같이 다양할 수 있습니다.4미터에서 12미터, 크레인 모델 및 운영 요구 사항에 따라 다릅니다.

5. 무선리모컨

기능:무선 리모콘크레인 운전자가 물리적으로 크레인 근처에 있지 않고도 크레인의 움직임을 제어하는 ​​데 사용됩니다.

설계: 그것은휴대용 장치크레인의 동작을 제어하는 ​​버튼, 조이스틱 또는 스위치가 있습니다.

위/아래짐을 올리고 내리는 용도.

앞으로/뒤로다리나 트롤리를 이동하는 데 사용됩니다.

비상 정지모든 동작을 즉시 정지하는 버튼입니다.

신호 유형: 리모콘은 다음을 통해 크레인과 통신합니다.무선 주파수(RF), 블루투스, 또는Wi-Fi, 시스템에 따라 다릅니다.

배터리: 일반적으로 작동 시간이 다음과 같은 충전식 배터리로 전원이 공급됩니다.8~12시간.

범위: 일반적으로 사이50미터 ~ 300미터, 리모컨 유형에 따라 다릅니다.



6. 제어판(크레인 제어 시스템)

기능:제어판일반적으로 크레인 자체나 크레인 작동을 관리할 수 있는 제어실에 위치합니다. 무선리모컨의 명령을 수신합니다.

구성요소:

메인 스위치: 크레인을 켜거나 끄는 것입니다.

비상 정지 버튼: 크레인 동작을 즉시 정지시키는 수동정지 버튼입니다.

속도 조정: 일부 패널에서는 작업자가 크레인이나 호이스트의 속도를 조정할 수 있습니다.

디스플레이 화면: 일부 시스템에는 적재 중량, 속도 또는 진단과 같은 매개변수를 표시하는 화면이 있습니다.

7. 전기 시스템 및 전원 공급 장치

기능: 크레인을 작동하려면 전력이 필요합니다.모터, 제어 시스템, 그리고원격.

구성요소:

전원공급장치: 크레인은 일반적으로 다음에서 작동합니다.380V, 415V, 또는480V더 큰 시스템을 위한 산업용 전력.

회로 차단기: 전원서지나 전기적 결함으로부터 크레인을 보호하기 위한 안전장치입니다.

케이블: 견고한-케이블은 소스에서 크레인의 다양한 구성 요소까지 전력을 전달합니다.

8. 모터(구동 메커니즘)

기능:모터운동에 힘을 실어주는 역할을 담당합니다.감아 올리기, 다리, 그리고트롤리.

유형:

호이스트 모터: 호이스트의 상승 및 하강 메커니즘에 전원을 공급합니다.

교량 및 트롤리 모터: 크레인과 그 구성품의 수평 운동을 구동합니다.

모터 파워: 범위1kW에게50kW, 크레인의 적재 용량과 크기에 따라 다릅니다.

9. 과부하 보호

기능:과부하 보호 시스템크레인이 정격 용량 이상으로 들어올리지 않도록 하여 크레인이나 화물의 손상을 방지합니다.

구성요소:

로드셀: 들어 올려지는 하중의 무게를 모니터링하는 센서.

리미트 스위치: 호이스트나 크레인의 과도한 확장을-방지하고, 부하가 안전 한도를 초과하는 경우 모터를 정지시킵니다.

청각 및 시각 경보: 하중이 크레인의 한계를 초과하는 경우 운전자에게 경고하는 경고 신호입니다.



10. 안전 기능

비상 정지 시스템: 매뉴얼비상 정지리모컨과 제어판의 버튼을 누르면 모든 크레인 작동이 즉시 중단됩니다.

흔들림 방지 시스템-: 일부 크레인에는 이동 중에 화물의 흔들림을 최소화하기 위한 흔들림 방지 시스템이 장착되어 있습니다.{0}}

장애물 감지: 센서근처의 장애물을 감지하여 안전한 작동을 보장하고 충돌을 예방합니다.

11. 구조적 구성요소(골조, 거더 등)

기능: 이 부분은 다음을 제공합니다.엄격그리고힘무거운 짐을 운반하는 데 필요합니다.

유형:

단일 대들보: 더 가벼운-듀티 크레인.

이중 대들보: 더 큰 하중을 들어올릴 수 있는 대형-크레인입니다.

재료: 일반적으로 고강도-재료로 만들어짐강철고하중 조건에서도 내구성을 보장합니다.

.

12. 센서 및 모니터링 시스템

기능: 다양한 매개변수를 모니터링하고 크레인 성능을 개선하기 위해 여러 가지센서사용될 수 있습니다.

일반 센서:

부하 센서들어 올려진 하중의 무게를 모니터링합니다.

높이 센서하중의 정확한 위치 지정을 위해.

속도 센서이동 속도를 제어합니다.

원격 모니터링: 일부 크레인에서는 모바일 앱이나 웹 인터페이스를 통해 주요 매개변수(예: 부하 중량, 전력 사용량)를 원격으로 모니터링할 수 있습니다.

13. 바퀴와 베어링

기능: 크레인이 활주로를 따라 원활하게 이동할 수 있도록 하는 부품입니다.

바퀴: 일반적으로 다음과 같이 만들어집니다.강철또는고강도-합금크레인의 무게를 지탱하고 부드러운 움직임을 제공합니다.

문장: 이동 시 마찰을 줄여 효율적인 작동을 보장합니다.

14. 윤활 시스템

기능: 호이스트, 트롤리, 브릿지 등 움직이는 부품이 마찰과 마모를 줄여 원활하게 작동하도록 보장합니다.

구성요소: 포함기름이나 그리스저장소, 펌프 및 자동화된 윤활 라인을 통해 지속적인 성능을 보장합니다.

15. 통신 시스템

기능: 고급 시스템에서는 크레인에통합 커뮤니케이션 시스템이를 통해 운영자는 다른 팀 구성원과 통신할 수 있습니다.

기술: 여기에는 다음이 포함될 수 있습니다.인터콤 시스템, 무선 통신, 또는경보크레인이 작동 중일 때 작업자에게 경고합니다.

스케치



주요 기술



무선 원격 제어 오버헤드 브리지 크레인의 장점

사용무선 원격 제어오버헤드 브리지 크레인은 특히 기존 유선 시스템과 비교할 때 몇 가지 주요 이점을 제공합니다. 이러한 장점은 개선됩니다.안전, 능률, 그리고운영 유연성다양한 산업 분야에서.



1. 안전성 강화

통신수 거리: 무선 제어를 통해 운전자는 크레인의 움직이는 부품과 무거운 하중으로부터 안전한 거리를 유지할 수 있습니다. 이는 특히 유동인구가 많은 환경이나 위험 물질을 취급할 때 사고 위험을 줄이는 데 도움이 됩니다.

더 나은 가시성: 운전자가 화물을 더 명확하게 볼 수 있도록 이동하고 위치를 잡을 수 있어 시야 불량으로 인한 사고 위험을 최소화할 수 있습니다. 이는 좁은 공간이나 크고 불편한 짐을 이동할 때 특히 유용합니다.

비상 정지: 무선 리모컨에는 종종 다음 기능이 장착되어 있습니다.비상 정지버튼을 사용하면 예상치 못한 상황이 발생할 경우 운전자가 즉시 크레인 이동을 중지할 수 있어 중요한 상황에서 응답 시간이 향상됩니다.

장애물 피하기: 운전자는 장애물이나 구조물 주위로 이동할 수 있어 부하와 주변 환경을 보다 효율적으로 제어할 수 있습니다.

2. 효율성 및 생산성 향상

작동 용이성: 무선리모컨은 직관적이고 한손으로도 쉽게 조작이 가능하여 부드럽고 연속적인 조작이 가능합니다. 이렇게 하면 작업 중 설정이나 조정에 필요한 시간이 줄어듭니다.

더 빠른 작업 완료: 운영자는 제어판을 왔다 갔다 할 필요 없이 작업 공간의 여러 영역 사이를 빠르게 이동할 수 있습니다. 이를 통해 크레인 작동 및 작업 완료 속도가 빨라집니다.

멀티태스킹-: 운전자는 작업 범위 내 어디에서나 크레인을 완벽하게 제어할 수 있으므로 다른 팀 구성원과 작업을 보다 효과적으로 조정할 수 있습니다. 이는 특히 바쁜 산업 환경에서 전반적인 작업 흐름을 향상시킵니다.

3. 유연성과 이동성

무선 범위: 무선 리모컨은 일반적으로 최대300미터이를 통해 운영자는 운영 구역 내의 다양한 구역이나 대규모 공장 바닥이나 창고 전반에서 크레인을 제어할 수 있는 유연성을 제공합니다.

물리적 제한 없음: 고정된 제어반이나 전선 근처에 머물 필요가 없기 때문에 운전자는 크레인 주위로 이동하고 부하를 보다 면밀히 모니터링하며 변화하는 상황에 적응할 수 있는 유연성을 갖습니다.

복잡한 운영에 대한 적응성: 무선 제어가 이상적입니다.다-방향 작업제한된 공간이나 기동성이 중요한 환경에서 작업해야 하는 크레인에 사용할 수 있습니다.

4. 유지관리 비용 절감

마모가 적음: 배선이 손상되거나 엉킬 염려가 없으므로 제어케이블의 마모 및 파손의 우려가 없습니다. 이는 유지 관리 관련 문제가 적고 가동 중지 시간이 줄어든다는 것을 의미합니다.

기계적 고장 감소: 무선 시스템에는 종종 고급 기능이 포함됩니다.진단 도구문제가 심각해지기 전에 운영자나 유지보수 담당자에게 경고하여 비용이 많이 드는 수리를 방지하는 데 도움이 됩니다.

덜 빈번한 케이블 교체: 관리할 케이블이 없으므로 케이블 교체 및 전기 연결 정기 점검에 필요한 비용과 노력이 줄어듭니다.

5. 향상된 인체공학성과 편안함

작업자 피로 감소: 무선 리모컨은 인체공학적으로 경량으로 설계되어 작업자의 부담과 피로를 줄여줍니다. 운전자는 중장비 근처에 있거나 번거로운 제어장치를 물리적으로 이동할 필요 없이 크레인 기능을 제어할 수 있습니다.

여러 크레인의 원격 제어: 첨단 시스템을 통해 운전자는 여러 대의 크레인을 동시에 또는 순차적으로 제어할 수 있어 안전 거리를 유지하면서 유연성이 향상됩니다.

6. 손쉬운 통합 및 확장성

기존 크레인에 대한 개조: 무선 제어 시스템은 크레인의 구조나 전기 시스템을 크게 변경하지 않고도 기존 크레인에 개조할 수 있어 비용 효율적으로 업그레이드할 수 있습니다.-

확장 가능한 시스템: 많은 무선 크레인 시스템은 모듈식이며 공장이나 창고의 다른 시스템과 쉽게 통합될 수 있습니다. 필요에 따라 추가 크레인이나 기타 기계를 제어하도록 조정할 수 있습니다.

7. 운영자 오류 위험 감소

단순화된 제어: 무선 리모컨은 이해하기 쉬운 버튼, 조이스틱 또는 터치스크린을 갖춘 사용자 친화적인-인터페이스로 설계되는 경우가 많습니다.-- 이는 복잡하거나 사용하기 어려운-제어 시스템으로 인해 발생하는 작업자 오류의 가능성을 줄여줍니다-.

정밀제어: 크레인 동작을 보다 정밀하게 조정할 수 있어 하중의 위치를 ​​보다 정확하게 지정할 수 있어 사고나 잘못된 배치 가능성이 줄어듭니다.

8. 크레인 기능에 대한 제어 강화

가변 속도 제어: 많은 무선 시스템을 통해 작업자는 크레인 이동 속도를 조정할 수 있으며 이는 민감하거나 깨지기 쉬운 재료를 취급할 때 중요합니다.

소프트 스타트/스톱 기능: 무선 리모컨에는 점진적인 시작 및 중지 동작이 가능한 기능이 있습니다. 이는 갑작스런 움직임을 피하기 위해 무거운 짐을 들어올리거나 놓을 때 이상적입니다.

9. 향상된 의사소통 및 조정

팀원과의 협업: 작업자는 자리를 떠나거나 작업을 중단하지 않고도 자유롭게 이동하고 다른 직원과 통신할 수 있습니다. 이는 여러 사람이 크거나 복잡한 화물을 이동하는 바쁜 환경에서 특히 유용합니다.

중앙 집중식 제어: 여러 크레인이나 기계를 무선 연결을 통해 중앙 위치에서 제어할 수 있으므로 넓은 영역에 걸쳐 작업과 작업을 더 쉽게 동기화할 수 있습니다.



무선 원격 제어 오버헤드 브리지 크레인의 응용

무선 원격 제어 오버헤드 브릿지 크레인은 유연성, 안전 기능 및 작동 용이성으로 인해 다양한 산업 전반에 걸쳐 광범위하게 적용됩니다. 일반적으로 사용되는 주요 산업 및 환경은 다음과 같습니다.

1. 제조 및 산업 플랜트

중장비 리프팅: 무선 오버헤드 크레인은 특히 공장이나 조립 라인에서 대형 기계, 중장비, 자재를 들어올리고 이동하는 데 이상적입니다.

정밀한 핸들링: 다음과 같은 제조 공정에서자동차또는전자 제품생산, 부품의 정확한 리프팅 및 배치가 필요합니다. 무선 제어를 통해 섬세한 재료나 부품을 쉽게 다룰 수 있습니다.

자재 취급: 크레인은 공장이나 창고 내에서 원자재, 금속 코일, 기타 벌크 품목을 들어 올리고 쌓고 이동하는 데 사용됩니다.

2. 창고 및 유통센터

보관 및 검색: 오버헤드 크레인은 상품이 담긴 팔레트나 대형 컨테이너를 보관 선반에서 배송 구역으로 이동하는 데 사용되며 빠르고 효율적인 유통을 보장합니다.

크로스{0}}도킹: 장기간 보관하지 않고 운송 차량 간에 제품을 직접 운송하는 환경에서-무선 제어 기능이 있는 오버헤드 크레인은 빠른 적재 및 하역 시간을 제공합니다.

3. 건설현장

무거운 짐을 들기: 무선 원격 크레인은 철골 빔, 콘크리트 슬라브, 조립식 건축 자재 등 건축 자재를 들어 올리고 이동하는 데 사용됩니다.

고-고도 작업: 오버헤드 크레인은 건물의 비계나 높은 층에 지붕 자재를 배치하거나 장비를 들어 올리는 등 상당한 높이의 작업에 자주 사용됩니다.

사이트 이동성: 무선 제어를 통해 크레인 운전자는 분주하고 역동적인 건설 현장에서 가장 안전하고 효율적인 지점에 위치할 수 있습니다.

4. 항만 및 조선소

선박 선적 및 하역: 항구에서는 무선 원격 제어 오버헤드 크레인을 사용하여 무거운 컨테이너와 화물을 선박에서 들어올려 효율적이고 신속한 화물 이동을 촉진합니다.

보트 및 선박 취급: 조선소에서는 크레인을 사용하여 대형 보트 부품이나 선박 전체를 이동할 수 있으며, 특히 정박이나 유지 관리 작업에서-더욱 그렇습니다.

5. 제철소 및 주조소

중량물 이동: 제철소에서 크레인은 종종 뜨겁거나 위험한 조건에서 대형 금속 빌렛, 롤 및 슬래브를 처리하고 이동하는 데 사용됩니다. 무선 원격 제어는 이러한 환경에서 작업자에게 더 큰 안전을 제공합니다.

용융 금속 취급: 주조 공장에서는 용탕 용기를 운반하는 데 크레인이 사용됩니다. 안전한 거리에서 크레인을 제어할 수 있어 운전자의 안전이 보장됩니다.

6. 자동차 산업

조립 라인 지원: 자동차 제조 공장에서는 무선 제어 기능이 있는 오버헤드 크레인을 사용하여 조립 라인을 따라 자동차 부품을 들어올리고 운반합니다.

차체 취급: 무선 크레인은 생산 공정의 다양한 단계에서 차체를 이동하는 데 도움을 주어 차량 조립에 필요한 시간과 노동력을 줄여줍니다.

7. 항공우주 및 항공

항공기 조립: 오버헤드 크레인은 조립 중에 항공기의 대형 부품 및 섹션을 운반하는 데 사용됩니다. 크레인을 원격으로 제어할 수 있는 기능은 이러한 크고 복잡한 구성요소를 처리할 때 정밀도를 향상시킵니다.

부품 취급: 항공 분야의 조립 및 수리 작업 모두에서 섬세한 항공우주 부품 및 장비를 정밀하게 들어 올리는 것이 필수적입니다.

8. 광업 및 중공업

대량 자재 취급: 광산 작업에서 오버헤드 크레인은 대량의 광석, 석탄 및 기타 채굴 자재를 운반하고 처리하는 데 사용됩니다.

중장비 지원: 무선 원격 제어{0}}크레인은 무거운 광산 장비를 다루거나 대규모 지질 샘플을 한 지역에서 다른 지역으로 옮기는 데 사용됩니다.

9. 연구실

민감한 물질 취급: 실험실, 특히 크고 무거운 장비(예: 고{0}}에너지 물리학 실험 또는 재료 테스트)를 다루는 실험실에서 무선 제어 크레인은 민감하거나 부피가 큰 기기를 안전하고 정밀하게 처리하는 데 사용됩니다.



그만큼생산 과정~의무선 원격 제어 오버헤드 브리지 크레인설계 및 엔지니어링부터 조립 및 테스트에 이르기까지 여러 복잡한 단계가 포함됩니다. 이러한 단계에서는 크레인이 고강도 작업에 필요한 안전, 효율성 및 성능 표준을 충족하는지 확인합니다.- 다음은 무선 원격 제어 오버헤드 브리지 크레인의 일반적인 생산 공정에 대한 자세한 분석입니다.

1. 초기 설계 및 엔지니어링

요구사항 분석:

생산이 시작되기 전에 엔지니어는 고객과 만나 적재 용량, 범위, 리프팅 높이 및 작동 환경(예: 실내/실외, 온도 조건)을 포함한 특정 요구 사항을 이해합니다.

이러한 요구 사항은 크레인 브리지, 호이스트, 원격 제어 시스템 및 구조 요소와 같은 주요 구성 요소의 설계에 영향을 미칩니다.

개념 설계:

엔지니어가 만듭니다컨셉 디자인필수 사양을 기반으로 합니다. 이 단계에는 크레인의 레이아웃, 구성 요소 배열 및 구조적 무결성을 결정하는 작업이 포함됩니다.

크레인이 지정된 부하 용량을 처리하고 다양한 작업 조건에서 안전하게 작동할 수 있도록 예비 계산이 수행됩니다.

3D 모델링 및 CAD:

사용컴퓨터{0}}지원 설계(CAD)소프트웨어를 사용하면 크레인이 3D로 모델링되므로 엔지니어는 설계를 시각화하고 설계 결함을 확인하며 레이아웃을 최적화할 수 있습니다.

이 단계에는 무선 제어 시스템의 통합과 크레인 전기 시스템과의 호환성도 포함됩니다.

2. 구조부품 제조

재료 선택:

크레인의 주요 구조 구성요소(예:다리, 트롤리, 호이스트 프레임)는 일반적으로 고강도-로 만들어집니다.강철. 강철은 강도, 내구성, 무거운 하중을 견딜 수 있는 능력을 기준으로 선택됩니다.

재료는 종종 다음을 포함하여 필요한 사양에 따라 공급됩니다.강판, 광선, 대들보, 그리고강화된 부품.

절단 및 성형:

강철은 다음을 사용하여 특정 모양과 크기로 절단됩니다.절단기, 와 같은레이저 절단, 플라즈마 절단, 또는워터젯 절단, 필요한 정밀도에 따라 다릅니다.

더 큰 구성요소의 경우,유압 프레스금속 부품을 성형하는 데 사용할 수 있으며 필요한 치수와 공차를 충족할 수 있습니다.

용접 및 조립:

구조적 구성 요소는 함께 용접되어 다음을 형성합니다.다리, 트롤리, 그리고호이스트 프레임. 숙련된 용접공이 수행합니다.아크 용접또는MIG/TIG 용접강력하고 안정적인 조인트를 보장합니다.

교량과 트롤리 구성요소의 조립에는 일반적으로 다음이 포함됩니다.정밀 정렬작동 중 적절한 움직임과 균형을 보장합니다.

3. 호이스팅 메커니즘 제작

호이스트 설계:

그만큼게양 시스템로 구성된다모터, 북, 와이어 로프 또는 체인및 기타 구성 요소리미트 스위치.

모터는 필요한 리프팅 용량과 속도에 따라 선택됩니다. 에이변속 장치호이스팅 시스템의 속도와 토크를 제어하기 위해 종종 추가됩니다.

호이스트 부품 제조:

호이스트 모터: 전기 모터는 종종다람쥐-케이지 유도 전동기또는DC 모터, 크레인의 설계 및 용량에 따라 다릅니다.

와이어 로프 또는 체인: 고강도-애플리케이션의 경우강철 와이어 로프하중을 들어 올리는 데 사용되는 반면, 더 가벼운 용도에는쇠사슬사용될 수 있습니다.

드럼과 시브: 이러한 구성 요소는 로프를 안내하고 하중을 들어올릴 때 부드러운 움직임을 보장하는 데 도움이 됩니다.

호이스트 조립:

모든 부품이 제조되면 완전한 호이스팅 시스템으로 조립됩니다. 그만큼모터, 북, 그리고와이어 로프프레임에 맞는 프레임에 장착됩니다.트롤리크레인의.

이 어셈블리는 정렬, 원활한 작동 및 부하 처리에 대한 테스트를 거쳤습니다.

4. 무선원격제어시스템 개발

리모콘 디자인:

그만큼무선 원격 제어크레인 기능의 중요한 부분입니다. 디자인 팀은 다음을 개발합니다.사용자-친화적인 인터페이스~와 함께버튼또는조이스틱크레인의 움직임을 제어합니다(상하, 전진/후진, 비상 정지 등).

리모콘도 이렇게 디자인되어 있어요범위, 신호 강도, 그리고배터리 수명크레인의 작동 요구 사항을 충족하는지 확인하십시오.

무선 주파수(RF) 시스템 통합:

그만큼RF 통신 모듈두 가지 모두에 통합되어 있습니다.크레인 제어판그리고원격 제어. 여기에는 삽입이 포함됩니다.트랜시버통신 프로토콜을 구성합니다(예:433MHz또는2.4GHz) 안전하고 안정적인 통신을 보장합니다.

크레인의제어 장치무선 신호를 수신하고 이를 기계적인 움직임으로 변환하여 호이스트, 트롤리 및 브리지를 제어합니다.

안전 기능:

리모콘에는 다음이 포함됩니다.안전 기능, 예를 들어비상 정지 버튼, 과부하 경고, 그리고신호 손실 보호이는 크레인이 정격 용량 내에서 안전하게 작동하도록 보장합니다.

5. 전기 시스템 제조

전원 공급 장치 및 배선:

크레인의 동력은 다음과 같습니다.산업용 전기 시스템, 일반적으로 범위는220V ~ 480V크레인의 크기와 적재 용량에 따라 다릅니다.

케이블그리고전선모터, 제어 시스템, 센서 및 무선 제어 장치를 연결하면서 크레인의 프레임워크를 통해 조심스럽게 라우팅됩니다.

전문화커넥터 시스템모든 움직이는 부품에 안전하고 안정적인 전력 공급을 보장하는 데 사용됩니다.

제어판 설치:

그만큼메인 제어판크레인이나 운전실에 설치됩니다. 다음과 같은 추가 기능이 포함될 수 있습니다.디스플레이 화면, 속도 제어, 그리고비상 무시 버튼.

프로그래밍 가능 논리 컨트롤러(PLC)또는 이와 유사한 시스템이 부하 데이터 모니터링, 속도 제어, 안전 프로토콜 준수 보장 등 크레인 작업을 관리하는 데 사용됩니다.

6. 크레인 조립

메인 프레임 조립:

교량, 트롤리, 호이스트 및 전기 시스템과 같은 조립된 구성 요소가 결합되어 최종 오버헤드 브리지 크레인 구조를 만듭니다.

그만큼활주로 레일설치하고 테스트를 위해 크레인을 장착합니다.

바퀴와 베어링활주로를 따라 원활한 이동이 가능하도록 설치됩니다.

무선제어 시스템 설치:

무선 제어 시스템은 크레인의전기 패널. 제어 장치는 크레인의 인터페이스와 인터페이스하도록 구성됩니다.모터, 감아 올리기, 그리고운동 시스템.

A 테스트 실행크레인과 원격 제어 시스템 간의 적절한 통신을 보장하기 위해 수행됩니다.

7. 테스트 및 교정

초기 테스트:

크레인은 다음 과정을 거칩니다.일련의 테스트모든 구성 요소가 예상대로 함께 작동하는지 확인합니다. 여기에는 테스트가 포함됩니다.리프팅 메커니즘, 트롤리 운동, 다리 여행, 그리고원격 제어 작동.

크레인은 역시보정된모든 움직임이 부드럽고 정확한지 확인합니다. 여기에는호이스트 속도, 리미트 스위치, 그리고안전 프로토콜.

부하 테스트:

크레인은부하 테스트리프팅 용량을 확인하고 안전 한계를 초과하지 않고 정격 하중을 처리할 수 있는지 확인합니다. 이 테스트는 크레인이 실제 조건에서 오류 없이 효율적으로 작동하는지 확인하는 데 중요합니다.-

원격 제어 시스템은 다음 사항에 대해 테스트되었습니다.신호 신뢰성그리고범위, 지정된 범위 내에서 원활하게 작동하는지 확인합니다.

안전 및 규정 준수 테스트:

크레인 테스트를 거쳤습니다.과부하 보호, 비상 정지 기능, 그리고충돌 방지 기능-.

또한 업계 표준(예:ISO, CE, ANSI), 필수 안전 및 규제 인증을 충족하는지 확인합니다.

8. 최종검사 및 품질관리

육안검사: 각 크레인마다 철저한 점검을 거쳐구조적 완전성, 용접 품질, 그리고조립 정확도.

기능 확인: 결승전기능 테스트운영자는 모든 시스템(리모컨 포함)이 완벽하게 작동하는지 확인합니다.

문서화 및 인증: 크레인이 모든 검사와 테스트를 통과하면 장치가 문서화되고 준수 인증서가 발급됩니다.

9. 배송 및 설치

해운: 크레인은 운송을 위해 분해되어(필요한 경우) 운송 중 손상되지 않도록 조심스럽게 포장됩니다. 고객이 있는 곳으로 배송됩니다.

현장 설치-: 크레인은 도착하자마자 전문가 팀에 의해 현장에서 재조립, 설치 및 구성됩니다.- 그만큼무선 제어 시스템원활한 작동을 보장하기 위해 설정 및 테스트되었습니다.

10. 교육 및 인계

운영자 교육: 고객의 운전자는 무선 원격 제어 시스템 사용 방법, 크레인을 안전하게 작동하는 방법 및 일반적인 문제를 처리하는 방법에 대한 교육을 받습니다.

최종 핸드오버: 크레인은 작동에 필요한 모든 문서, 안전 지침, 유지보수 일정과 함께 공식적으로 고객에게 인도됩니다.
