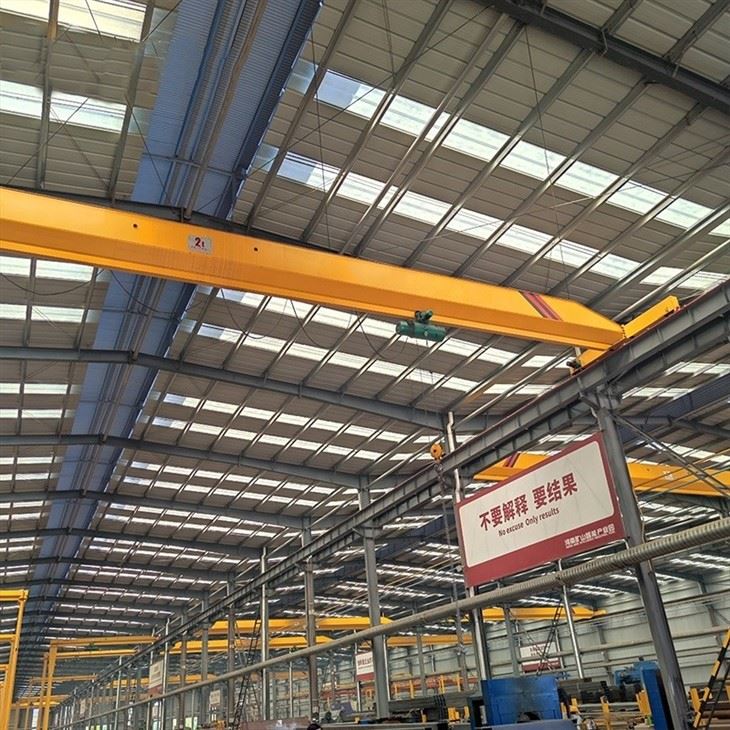

Lda 유형 단일 대들보 오버 헤드 크레인

그만큼LDA 유형 단일 거더 오버 헤드 크레인무거운 하중을 효율적으로 들어올리고 이동하고 배치하기 위해 함께 작동하는 여러 주요 구성 요소로 구성됩니다. 크레인의 주요 부품에 대한 설명은 다음과 같습니다.

1. 단일거더(주거더)

설명: 작업 공간에 걸쳐 있는 수평 빔입니다. 이는 크레인의 구조적 지지를 제공하고 호이스트와 트롤리를 지지합니다.

재료: 일반적으로 내구성과 신뢰성을 보장하기 위해 고강도 강철로 제작됩니다.-

기능: 하중을 지지하고 지지레일에 하중을 전달합니다.

2. 엔드 트럭(엔드 캐리지)

설명: 싱글거더의 양단에 있는 구성요소입니다. 바퀴, 차축, 구동 모터(해당되는 경우)로 구성되어 크레인이 활주로 빔을 따라 이동할 수 있습니다.

기능: 거더를 지지하고 활주로 시스템을 따라 이동할 수 있도록 합니다.

구성요소:

바퀴: 크레인이 선로를 따라 이동할 수 있도록 합니다.

차축: 바퀴를 연결하여 원활한 작동을 보장합니다.

드라이브 모터: 일부 모델에는 레일을 따라 크레인의 이동을 돕는 모터가 있습니다.

3. 감아 올리기

설명: 하중을 올리고 내리는 리프팅 메커니즘입니다. LDA 크레인에서 호이스트는 일반적으로 트롤리에 장착되어 대들보를 따라 이동합니다.

구성요소:

모터: 호이스트에 동력을 공급하여 화물을 들어올리고 내립니다.

드럼 또는 체인: 물건을 들어 올리기 위해 호이스트 로프나 체인을 감거나 풀 때 사용합니다.

후크 또는 그랩: 들어올리는 하중에 실제로 부착되는 부분.

기능: 하중을 수직으로 들어 올리는 역할을 담당합니다.



4. 트롤리

설명: 호이스트를 지지하며 단일 거더를 따라 이동하는 구조물.

기능: 트롤리는 호이스트를 거더의 한쪽 끝에서 다른 쪽 끝으로 이동시켜 크레인이 전체 경간을 덮을 수 있도록 합니다.

구성요소:

모터: 대들보를 따라 트롤리의 움직임을 구동합니다.

바퀴: 대들보를 따라 굴러 수평이동이 가능합니다.

5. 활주로 빔(레일)

설명: 천장이나 바닥을 따라 주행하여 크레인의 이동 경로를 제공하는 고정 트랙 시스템입니다.

기능: 크레인이 이동하는 선로 역할을 합니다. 활주로 빔은 작업 공간과 평행하게 설치됩니다.

유형:

천장-장착: 크레인을 천장에 장착하여 선로를 머리 위에 설치할 수 있습니다.

바닥-장착: 크레인은 트랙 시스템의 바닥을 따라 움직입니다.



6. 제어 시스템

설명: 작업자가 크레인의 이동, 승강, 안전 기능을 제어할 수 있는 시스템입니다.

유형:

펜던트 제어: 크레인 작동을 위한 버튼이 있는 유선 제어 장치입니다.

무선 원격 제어: 작업자가 멀리서 크레인을 제어할 수 있습니다.

캐빈 제어: 대형 크레인의 경우 운전실을 제어용으로 사용할 수 있습니다.

기능: 하중의 상승 및 하강, 트롤리의 움직임, 레일을 따라 크레인의 이동을 제어합니다.

7. 전기 시스템

설명: 모터, 호이스트, 제어 시스템에 전원을 공급하는 전기 부품입니다.

기능: 크레인의 이동, 호이스팅 등의 기능에 필요한 전력을 공급합니다.

구성요소:

변신 로봇: 주 공급 장치의 전압을 크레인에 필요한 수준으로 낮춥니다.

전선 및 케이블: 다양한 크레인 구성요소에 동력을 분배합니다.

퓨즈 및 회로 차단기: 과부하나 결함으로 인해 크레인의 전기 시스템이 손상되지 않도록 보호합니다.

.

8. 리미트 스위치 및 안전 기능

설명: 크레인이 이동 제한을 초과하거나 안전 매개변수를 벗어나 작동하는 것을 방지하는 안전 장치입니다.

기능:

엔드 리미트 스위치: 크레인이 활주로를 따라 과도하게-이동하는 것을 방지합니다.

과부하 제한기: 크레인이 용량을 초과하는 하중을 들어올리는 것을 중지합니다.

비상 정지: 비상시 크레인 작동을 즉시 정지시키는 수동 또는 자동 시스템입니다.

브레이크: 호이스트와 트롤리가 필요할 때 안전하게 멈추고 제자리에 고정될 수 있는지 확인하십시오.

9. 구조 프레임 및 지지대

설명: 대들보, 호이스트 및 기타 구성 요소를 제자리에 고정하는 빔과 지지대로 구성된 크레인의 프레임입니다.

기능: 크레인의 작동을 위한 전반적인 구조와 지원을 제공합니다. 여기에는 안정성과 안전을 보장하기 위한 장착 브래킷과 보강재가 포함될 수 있습니다.

스케치



주요 기술



LDA형 단일 거더 오버헤드 크레인의 장점

비용-효과적

LDA 유형 크레인은 이중 거더 크레인보다 저렴합니다. 주로 지지를 위해 단일 거더를 사용하고 재료 및 제조 비용을 절감하기 때문입니다.

컴팩트한 디자인

단일 대들보 디자인으로 인해 더욱 작고 가볍습니다. 이는 머리 위 공간이 제한되어 있거나 크레인 설치가 최대한 눈에 띄지 않아야 하는 환경에서 특히 유용합니다.

설치가 용이함

구조가 간단하기 때문에 LDA 크레인은 비교적 쉽고 빠르게 설치할 수 있습니다. 이는 설정 시간과 설치 비용 측면에서 모두 유리합니다.

효율적인 운영

크레인은 원활하고 정확한 작동을 위해 설계되어 작업 흐름 효율성이 향상됩니다. 전기 호이스트 및 리모콘과 같은 기능 덕분에 최소한의 노력으로 작동할 수 있습니다.

유지 관리 비용 절감

이중 거더 크레인보다 부품 수가 적기 때문에 LDA 크레인은 복잡한 오작동 가능성이 낮아 유지 관리 비용과 가동 중지 시간을 줄일 수 있습니다.

유연성과 다양성

크레인은 다양한 리프팅 용량(일반적으로 최대 10톤)에 맞게 맞춤화할 수 있어 다양한 용도로 사용할 수 있습니다. 또한 업계의 특정 요구에 따라 다양한 유형의 호이스트를 장착할 수도 있습니다.

공간-절약

일반적으로 크레인은 머리 위 레일이나 빔 위에서 작동하기 때문에 지상 공간을 많이 차지하지 않으므로 바닥 공간이 제한된 환경에 이상적입니다.

에너지 효율성

LDA 크레인에는 에너지 효율이 높은 모터와 시스템이 함께 제공되는 경우가 많습니다-. 이는 에너지 소비를 줄이고 운영 비용을 낮추는 데 도움이 됩니다.

안전 기능

크레인에는 과부하 제한기, 비상 정지 버튼, 제한 스위치와 같은 안전 시스템을 장착하여 사고를 예방하고 안전한 작업을 보장할 수 있습니다.



LDA 유형 단일 거더 오버 헤드 크레인의 응용

작업장 및 소규모 제조 공장

중소 규모 작업장에서{0}}이러한 크레인은 원자재, 구성 요소 또는 완제품을 시설 주변으로 들어올리고 이동하는 데 자주 사용됩니다.

창고 및 보관 시설

LDA 크레인은 무거운 물품이나 포장물을 들어 올려 운반해야 하는 창고에 이상적입니다. 좁은 공간에서 작동하고 더 가벼운 하중을 처리할 수 있는 능력 덕분에 자재 취급 및 보관 작업에 유용합니다.

조립 라인

가벼운 제조 및 조립 라인에서 LDA 크레인은 움직이는 부품 및 기계에 사용됩니다. 가벼운 디자인으로 인해 소형 구성 요소나 품목을 유선형이고 효율적으로 들어 올리는 데 적합합니다.

로드 및 언로드

이 크레인은 특히 적재 용량이 10톤을 초과하지 않는 환경에서 트럭이나 컨테이너에서 물품을 싣고 내리는 데 일반적으로 사용됩니다.

건설현장(경량)

소규모 건설 프로젝트 또는 제한된 공간에서 자재를 들어 올리는 경우 LDA 크레인을 사용하여 도구, 장비 또는 가벼운 자재를 이동할 수 있습니다.

유지보수 및 수리 시설

서비스를 위해 중장비 또는 엔진을 들어 올려야 하는 장비 유지 관리 또는 작업장의 경우 LDA 크레인은 간단하고 효율적인 솔루션을 제공합니다.

철강 산업(경량)

대형-크레인은 대형 강철 부품을 들어올리는 데 자주 사용되는 반면, LDA 크레인은 소형 강철 제품을 취급하거나 공장 내에서 자재를 이동하는 데 이상적입니다.

조선소(경량)

소규모 조선 또는 수리 작업에서 -LDA 크레인을 사용하여 소형 선박 부품이나 자재를 야드 주변으로 이동할 수 있습니다.

실험실 및 시험 시설

민감한 장비나 재료를 이동해야 하는 실험실은 LDA 크레인의 정밀하고 제어된 작동을 통해 안전하고 정확한 취급을 보장할 수 있습니다.

물류 및 포장 센터

LDA 크레인은 상품을 빠르고 안전하게 이동해야 하는 물류 센터에 자주 사용됩니다. 효율적인 작동과 쉬운 제어 시스템으로 인해 운송 중인 상품을 관리하는 데 적합합니다.



그만큼생산 과정~의LDA 유형 단일 거더 오버 헤드 크레인설계 및 재료 선택부터 제작, 조립, 테스트 및 최종 검사에 이르기까지 여러 단계가 포함됩니다. 생산 과정의 주요 단계에 대한 개요는 다음과 같습니다.

1. 설계 및 엔지니어링

초기 디자인:

크레인의 설계는 적재 용량(보통 LDA 유형의 경우 최대 10톤), 스팬(레일 간 거리), 리프팅 높이, 이동 속도 등 고객 요구 사항을 기반으로 수행됩니다.

엔지니어가 세부적인 내용을 작성합니다.청사진그리고3D 모델단일 대들보, 호이스트, 트롤리, 엔드 트럭 및 전기 시스템을 포함한 크레인의 구성 요소입니다.

구조 분석:

크레인이 예상 하중을 안전하게 처리할 수 있는지 확인하기 위해 구조 분석이 수행됩니다. 여기에는 대들보, 호이스트 및 기타 중요한 구성 요소에 대한 응력 테스트가 포함됩니다.

맞춤화:

크레인은 용도에 따라 추가 안전 시스템, 업그레이드된 모터 또는 원격 제어 장치와 같은 특정 기능으로 맞춤화될 수 있습니다.

2. 재료 선택

철강 선택:

고품질-강철강도와 내구성을 보장하기 위해 크레인 부품으로 선택되었습니다. 예를 들어:

그만큼주 대들보일반적으로 고강도 강철 또는 강철 I-빔으로 만들어집니다.

그만큼호이스트와 트롤리과중한 사용에도 견딜 수 있도록 경화된 강철 또는 합금으로 만들어졌습니다.

기타 재료:

전기 부품(모터, 제어 패널, 리미트 스위치 등)은 업계 표준을 충족하기 위해 신뢰할 수 있는 공급업체로부터 공급됩니다.

바퀴와 차축은 강화 강철로 만들어져 무게를 견디고 레일을 따라 부드럽게 움직일 수 있습니다.

3. 제작 및 제조

강철 절단 및 성형:

강철 부품은 다음을 사용하여 절단, 굽힘 및 성형됩니다.CNC 기계, 플라즈마 절단기, 그리고레이저 절단 기술정밀도와 정확성을 보장합니다.

그만큼주 대들보그리고최종 트럭상세한 설계사양을 바탕으로 제작됩니다.

용접:

다음과 같은 구성 요소도리그리고지지 브래킷숙련된 용접공이 함께 용접합니다. 용접 공정은 크레인의 구조적 무결성을 보장하는 데 중요합니다.

용접은 안전기준에 따라 이루어지며, 공정 중 강철의 뒤틀림이나 변형이 발생하지 않도록 특별한 주의를 기울입니다.

4. 부품 조립

주 대들보 조립:

제작된 거더는 다음과 같이 조립된다.지지 교정기그리고끝 브래킷.

이는 종종 전용 서버에서 수행됩니다.조립 라인또는워크스테이션.

트롤리 및 호이스트 조립:

그만큼트롤리(호이스트를 운반하는)은 대들보에 장착됩니다.

그만큼호이스트 메커니즘(모터, 드럼, 로프, 후크)이 설치되어 트롤리에 연결되어 수직 리프팅이 가능합니다.

엔드 트럭:

그만큼최종 트럭바퀴, 차축, 구동 시스템(전동식인 경우)을 포함하여 조립됩니다. 엔드 트럭은 다음을 따라 이동하도록 설계되었습니다.활주로 빔또는 레일.

5. 전기 및 제어 시스템 설치

호이스트 및 트롤리 모터:

그만큼전기 모터호이스트와 트롤리에 전원을 공급하는 장치가 설치됩니다. 이 모터는 전기 시스템과 제어 시스템에 연결됩니다.

제어판:

크레인에는 다음이 장착되어 있습니다.제어판, 여기에는펜던트 제어또는무선 원격 제어작동을 위해.

전기 배선은 크레인 프레임을 통해 모터, 제어 시스템, 제한 스위치 및 비상 정지 장치를 연결합니다.

리미트 스위치 및 안전 기능:

리미트 스위치과도한 이동과 손상을 방지하기 위해 대들보 끝에 설치됩니다.- 이는 안전에 매우 중요합니다.

다음과 같은 기타 안전 기능과부하 리미터그리고비상 정지 버튼적절한 지점에 설치됩니다.

6. 도장 및 표면처리

표면 준비:

모든 강철 부품은 페인트가 적절하게 접착되도록 세척 및 준비됩니다. 여기에는 일반적으로 다음이 포함됩니다.샌드블라스팅또는연마녹, 스케일 및 표면 불순물을 제거합니다.

그림:

A 뇌관부식방지를 위해 적용한 후여러 번 페인트 칠하기(일반적으로 에폭시 또는 폴리우레탄) 마모에 대한 추가 보호를 제공합니다.

경화:

페인트된 구성요소는 다음과 같이 허용됩니다.치유법온도를 조절하여 페인트가 제대로 접착되도록 하고-장기 보호 기능을 제공합니다.

7. 테스트 및 품질 관리

조립 확인:

크레인이 완전히 조립되면 모든 구성 요소가 올바르게 설치되고 정렬되었는지 확인하기 위해 철저한 검사가 수행됩니다.

전기 테스트:

전기 시스템의 기능 테스트를 거쳤습니다. 여기에는 제어판, 호이스트, 트롤리 모터 및 안전 기능 점검이 포함됩니다.

부하 테스트:

크레인이 겪는다부하 테스트정격 용량(예: 10톤)을 안전하게 처리할 수 있는지 확인합니다. 여기에는 크레인에 점진적으로 부하를 가하고 성능을 모니터링하여 문제 없이 원활하게 작동하는지 확인하는 작업이 포함됩니다.

안전성 테스트:

크레인의 안전 기능은 다음과 같습니다.리미트 스위치, 과부하 보호, 그리고비상 정지, 의도한 대로 작동하는지 테스트되었습니다.

8. 포장 및 배송

크레인이 모든 테스트와 검사를 통과하면 (필요한 경우) 분해되어 배송을 위해 조심스럽게 포장됩니다.

구성품은 운송 중 손상을 방지하기 위해 포장되어 있습니다. 여기에는 민감한 전기 부품을 보호하는 덮개와 뒤틀림을 방지하기 위한 크레인 프레임 강화가 포함될 수 있습니다.

9. 고객 현장 설치 및 최종 점검

배송 및 조립:

크레인은 고객의 위치로 배송되며, 그곳에서 재조립(필요한 경우) 및 설치됩니다.

최종검사:

크레인이 올바르고 안전하게 작동하는지 확인하기 위해 현장에서 최종 검사가 수행됩니다.- 설치 팀은 크레인 운전자에게 크레인을 올바르게 사용하는 방법에 대한 교육을 제공할 수도 있습니다.

고객 사이트에서 테스트:

크레인이 고객에게 인도되기 전에 모든 것이 작동하는지 확인하기 위해 부하 테스트 및 시스템 점검을 포함한 최종 테스트가 수행됩니다.

워크샵 보기:

이 회사는 지능형 장비 관리 플랫폼을 설치하고 310세트의 핸들링 및 용접 로봇을 설치했습니다. 계획이 완료되면 500개 이상의 세트(세트)가 생기고 장비 네트워킹 비율은 95%에 도달할 것입니다.. 32 용접 라인이 사용되었으며 50개가 설치될 예정이며 전체 제품 라인의 자동화 비율이 85%에 도달했습니다.
