지브 크레인

마스트 구성품

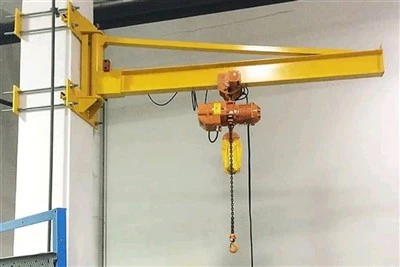

마스트는 지브 크레인의 구성 요소가 놓이는 수직 빔입니다. 벽 장착형, 벽 이동형, 기둥 장착형 및 천장 장착형을 제외한 대부분의 지브 크레인에서 발견됩니다. 마스트는 고강도 강철로 제작되어 건물의 바닥이나 벽에 견고하게 고정됩니다. 다른 프로세스와의 간섭을 피하기 위해 충분한 여유 공간이 있지만 오버헤드 크레인을 보완하거나 다른 작업과 조정할 수 있을 만큼 충분히 높을 수 있습니다.

지브 크레인 붐
붐은 모든 유형의 지브 크레인의 주요 중량 지지 부분입니다. 이는 마스트, 벽, 천장 또는 기둥에서 확장되며 바닥에 수직인 수평 빔입니다. 붐에는 화물을 들어 올리고 이동시키는 데 사용되는 호이스트가 포함되어 있습니다. 일부 버전의 지브 크레인의 경우 붐은 화물을 운반할 때 트롤리가 움직이는 지지대입니다.

크레인으로 호이스트
호이스트는 붐에 부착되어 지브 크레인의 리프팅 작업을 수행하는 메커니즘입니다. 리프팅 매체와 전원은 호이스트를 정의하는 요소입니다. 각 유형이 적용 분야의 요구 사항에 맞게 설계된 크레인 시스템용 호이스트는 셀 수 없이 많습니다. 호이스트 유형에는 체인, 와이어 로프, 레버 또는 래칫이 있습니다. 호이스트의 또 다른 특징은 수동, 전기 또는 공압식 전원일 수 있다는 것입니다.

체인 호이스트
체인 호이스트는 체인이 스프로킷을 통해 당겨지고 저장 컨테이너에 배치되는 리프팅 매체로 금속 체인을 사용합니다. 다양한 유형의 호이스트 중에서 체인 호이스트는 비용이 저렴하고 유지 관리가 적기 때문에 가장 널리 사용됩니다. 수동, 전기 또는 공압으로 전원을 공급할 수 있습니다. 체인 호이스트의 단점은 용량이 낮아서 경량 응용 분야에만 사용이 제한된다는 것입니다.

크레인 트롤리
트롤리는 붐의 상단 또는 하단을 따라 호이스트를 수평으로 이동시키는 전동 방식입니다. 트롤리는 후크가 부착된 와이어 로프나 체인 호이스트를 운반할 수 있습니다. 이는 붐의 전체 길이를 움직이도록 설계되었으며 호이스트가 하중을 들어 올릴 때 움직이지 않게 유지됩니다. 트롤리의 케이블 전원 공급 장치 구성은 전원 케이블을 고정하고 트롤리 경로를 따라가는 롤러 또는 홀더와 같은 일련의 트롤리인 페스툰 시스템으로 완성됩니다.

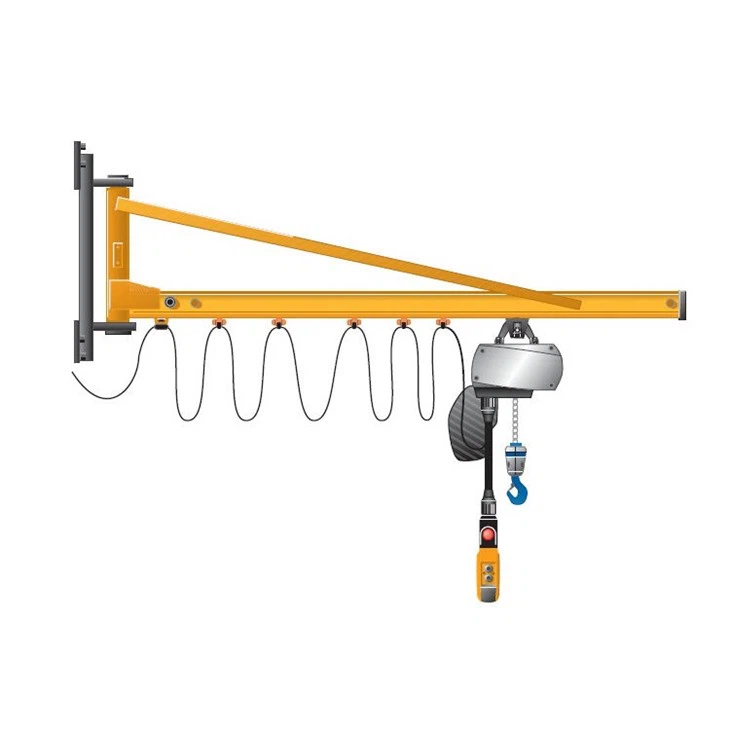

꽃줄 시스템
페스툰 시스템은 붐과 함께 케이블과 전원을 트롤리에 전달합니다. 전원 케이블의 안전과 제어를 제공하는 다양한 유형의 페스툰 시스템이 있습니다. 꽃줄 시스템은 AC 트랙, 사각 레일 또는 I 빔(지브 크레인에 가장 일반적임)으로 이동할 수 있습니다. 케이블이 마모되지 않도록 보호하고 지브 크레인 구성 요소에 직접 접촉을 제공합니다. 페스툰 시스템은 긴 붐과 대형 트롤리가 있는 지브 크레인에 주로 사용됩니다.

지브 크레인용 전원
집 크레인의 동력은 전기식 또는 공압식일 수 있으며 마스트 상단에 공기 또는 전력선이 있어 호이스트와 트롤리는 물론 붐의 회전에도 전력을 공급할 수 있습니다. 푸시 버튼 컨트롤은 크레인의 움직임, 트롤리를 사용한 호이스트의 위치 지정 및 호이스트의 리프팅 동작에 전원을 공급하는 데 사용됩니다.

회전 정지
회전 정지는 크레인이 다른 장치나 물체와 충돌하기 전에 회전을 멈추는 안전 장치입니다. 지브 크레인이 벽이나 기둥 가까이에 있는 경우에 필요합니다. 지브 크레인 정지 장치는 지브 크레인의 마스트에 영구적으로 용접되어 움직임을 제한합니다. 영구 회전 정지 장치 외에도 장비가 근처에 있을 때 크레인의 동작을 제한하도록 구성할 수 있는 조정 가능한 정지 장치가 있습니다.
