상담, 설계, 견적 과정에서 고객으로부터 받는 가장 일반적인 질문 중 하나는 탑 러닝 또는 언더 러닝 오버헤드 크레인 시스템이 필요한지 여부입니다.
고객이 상단-실행 또는 하단-실행 오버헤드 크레인 시스템을 선택해야 하는지 결정할 때 다음 측면을 고려해야 합니다.
- 고객의 특정 요구사항:먼저 작업 프로세스, 자재 취급 특성, 공장 높이와 공간 및 기타 요소를 포함하여 고객의 구체적인 상황과 요구 사항을 이해해야 합니다. 고객이 무거운 물체를 지면 위로 높이 옮겨야 하거나 낮은 공간에서 작업해야 하는 경우 상단-오버헤드 크레인 시스템이 더 적합할 수 있습니다. 고객이 무거운 물체를 더 높은 위치로 옮겨야 하거나 더 높은 공간에서 작업해야 하는 경우에는 -낮게 작동하는 오버헤드 크레인 시스템을 선택하는 것이 더 적합할 수 있습니다.
- 작동 및 유지관리 용이성:상단-실행 및 하단-실행 오버헤드 크레인 시스템 간에는 작동 및 유지 관리에 차이가 있습니다. 상단-오버헤드 크레인 시스템의 작동은 일반적으로 궤도가 더 짧고 작동 높이가 낮기 때문에 더 간단합니다. 반면에, 더 낮은-오버헤드 크레인 시스템의 작동은 더 긴 궤적과 더 높은 작동 높이로 인해 더 복잡할 수 있습니다. 유지 관리 측면에서 상위-운영 오버헤드 크레인 시스템의 유지 관리는 해당 구성 요소에 대한 접근 및 검사가 더 쉽기 때문에 상대적으로 간단합니다. 낮게 작동하는-오버헤드 크레인 시스템의 유지 관리에는 더 많은 작업과 시간이 필요할 수 있습니다.
- 안전율:안전은 오버헤드 크레인 시스템을 선택할 때 고려해야 할 중요한 요소 중 하나입니다. 상단-오버헤드 크레인 시스템의 경우 작동 높이가 낮기 때문에 더 안전할 수 있습니다. 낮게 작동하는-오버헤드 크레인 시스템의 경우 작동 높이가 높기 때문에 안전 난간, 보호망 등과 같은 더 많은 안전 조치가 필요할 수 있습니다.
- 비용 요소:마지막으로 교량 크레인 시스템을 선택할 때 비용도 고려해야 할 요소 중 하나입니다. 상위-오버헤드 크레인 시스템의 비용은 상대적으로 단순한 구조로 인해 상대적으로 낮을 수 있습니다. 낮게 작동하는-오버헤드 크레인 시스템은 구조가 더 복잡하고 더 많은 자재와 기술이 필요하기 때문에 비용이 더 많이 들 수 있습니다.
요약하자면, 고객이 상단-실행형 오버헤드 크레인 시스템 또는 하단 실행형 오버헤드 크레인 시스템을 선택해야 하는지 판단할 때 고객의 구체적인 요구 사항, 운영 및 유지 관리의 편의성, 안전 요소 및 비용 요소를 고려해야 합니다. 최종적으로 선택된 시스템은 안전하고 경제적이며 효율적인 운영 및 유지 관리를 보장하면서 고객의 요구를 충족할 수 있어야 합니다.

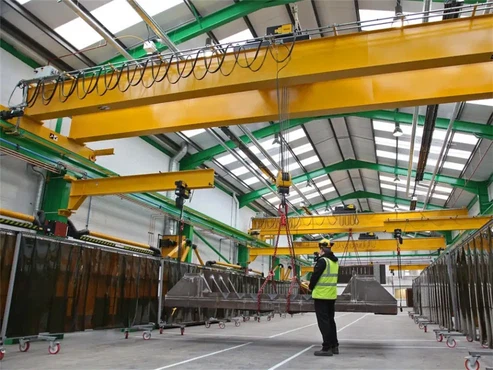

탑 러닝 오버헤드 크레인
상단에서 작동하는 오버헤드 크레인에는 각 활주로 빔 상단에 고정 레일 또는 트랙 시스템이 설치되어 있습니다.{0}}이를 통해 엔드 트럭이 다리를 운반하고 활주로 시스템 상단을 따라 끌어올릴 수 있습니다. 상부 주행 크레인은 단일 대들보 또는 이중 대들보 교량 설계로 구성할 수 있습니다. 단일 대들보 교량은 하부 트롤리와 호이스트를 사용하는 반면, 이중 대들보 설계는 가장 자주 상부 주행 트롤리와 호이스트를 사용합니다.
상단형 오버헤드 크레인에는 용량 제한이 없습니다.{0}}즉, 소용량 하중이나 대용량 하중을 처리하도록 제작할 수 있습니다. 탑 런닝 크레인은 1/4톤부터 100톤을 초과하는 용량까지 제작할 수 있습니다. 이러한 유형의 오버헤드 크레인은 건물 구조나 활주로 지지 기둥에 의해 지지되며 극도로 무거운 하중을 이동하는 데 이상적입니다.
탑 런닝 크레인은 활주로 빔 상단의 레일을 주행하기 때문에 헤드룸이 제한된 건물에 추가 리프트 높이를 제공합니다. 상부 주행 이중 대들보 교량 설계는 호이스트와 트롤리가 두 개의 교량 또는 대들보 위에서 작동하므로{1}}후크 높이가 3~6피트 더 추가되므로 가장 높은 리프팅 높이를 허용합니다.
상부 주행 오버헤드 크레인은 일반적으로 하부 주행 크레인보다 더 큽니다. 더 높은 용량으로 제작할 수 있고 더 넓은 범위를 수용할 수 있기 때문입니다.
크레인은 활주로 빔 상단의 레일에 지지되기 때문에 정지 하중 계수가 없으므로 설치 및 향후 서비스 또는 유지 관리가 작동 중인 크레인보다 더 쉽고 시간이 덜 걸립니다-.
수명 기간 동안 교량이 이동하는 선로 또는 레일 시스템은 작동 중인 크레인보다 더 자주 정렬 또는 추적 문제를 점검해야 할 수 있습니다. 다행스럽게도 서비스 및 정렬 검사는 수행하기가 매우 쉽고 작동 중인 크레인보다 가동 중지 시간이 더 적습니다.
최고 실행 단일 대들보 크레인의 장점:
- 일반적인 적재 용량: 1/4톤 ~ 20톤
- 일반적인 경간: 65피트 미만
- 일반 서비스: 경부하~중부하
- 일반적인 응용 분야: 조명 제조, 제조 및 기계 공장, 조명 조립 라인, 창고 시설, 유지 관리 및 수리 센터
- 낮은 중량
- 더 많은 머리 위 공간
- 더 빠른 호이스트 및 트롤리 속도
- 더 적은 재료가 필요하여 생산 비용 절감 / 전체 가격 감소
탑 러닝 더블 거더 크레인의 장점:
- 일반적인 적재 용량: 20-400톤
- 일반적인 경간: 65피트 이상
- 일반적인 서비스: 중형에서 대형까지
- 일반적인 응용 분야: 철강 및 금속 공장, 코일 처리, 주조 공장, 대규모 제조 및 스탬핑 시설, 제지 공장, 주조 공장, 대규모-공구 및 다이 시설
- 호이스트와 트롤리가 두 개의 교량 거더 위에서 작동할 수 있으므로 최고의 후크 및 리프팅 높이가 가능합니다.
- 가장 높은 바닥 공간을 제공합니다.
- 고속

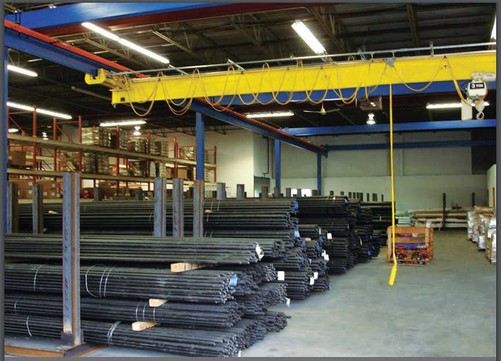

언더러닝/언더헝 오버헤드 크레인
언더러닝 크레인 또는 일반적으로 "언더행형" 크레인이라고 하는 크레인은 활주로 빔의 하단 플랜지에 의해 지지되는 바퀴를 사용하여 교량을 활주로 위아래로 이동합니다. 언더런닝 크레인은 더 가벼운 서비스와 더 낮은 용량의 작업을 위해 단일 대들보 설계로 가장 일반적으로 구성됩니다.- 더 높은 용량을 위해 이중 대들보 설계로 제작할 수도 있지만 이는 비실용적이며 설계 및 엔지니어링 비용이 많이 들 수 있습니다.
언더러닝 단일 대들보 크레인은 교량 빔의 하단 플랜지를 가로질러 움직이는 언더러닝 호이스트와 트롤리를 활용합니다. 작동 중인 크레인 아래의 이중 거더는 교량 빔의 상단 또는 하단을 따라 호이스트와 트롤리를 실행할 수 있습니다.
이러한 언더행 유형의 크레인을 사용하면 기존 천장 트러스 또는 지붕 구조에서 가장 일반적으로 지지되기 때문에 자재 생산 및 보관을 위한 시설의 바닥 공간을 최대화할 수 있습니다. 언더행 크레인은 또한 뛰어난 측면 접근 방식을 제공하고 지붕이나 천장 구조물에 의해 지지될 때 건물의 폭과 높이 활용을 극대화합니다. 상단-오버헤드 크레인 시스템을 설치하기 위한 수직 여유 공간이 부족한 시설에 이상적입니다.
건물의 기존 지지 구조를 활용할 수 없는 경우 언더러닝 크레인을 독립형 구성으로 설계할 수 있습니다.{0}그러나 이 설정에는 지지대 또는 장착 기둥을 사용해야 합니다.
브릿지와 호이스트가 활주로 아래에 걸려 있기 때문에 후크 높이와 리프트 높이는 상단 주행 크레인보다 낮습니다.
작동 중인 크레인 시스템의 설치 및 서비스의 경우 절차가 복잡해 가동 중지 시간이 길어질 수 있습니다. 크레인이 활주로에 매달려 있기 때문에 정렬을 확인하거나 크레인 바퀴를 정비하는 데 시간이 더 오래 걸릴 수 있지만, 이동을 제한하는 건물 구조물에 고정된-빔에서 작동하기 때문에 정렬을 조정하고 유지 관리하는 것이 더 쉽고 추적 문제도 적습니다.
언더러닝 오버헤드 크레인의 장점:
- 일반적인 적재 용량: 1/4톤 ~ 15톤
- 일반적인 경간: 65피트 미만
- 일반 서비스: 경부하~중부하
- 일반적인 응용 분야: 조립, 제조 공장, 유지 관리 건물 및 제조 시설
- 기존 천장 트러스 또는 지붕 구조로 지지되는 경우 바닥 공간을 최대화합니다.
- 활주로 지지 기둥이 필요하지 않은 경우 자재 비용 절감
- 엔드 후크 접근 방식이 증가하고 교량 빔과 호이스트가 활주로 빔 아래에 있음
마무리
상부 작동 크레인 또는 하부 작동 크레인이 자재 취급 요구 사항에 가장 도움이 될지 더 잘 이해할 수 있기를 바랍니다. 언더런닝 크레인은 유연성, 기능성 및 인체공학적 솔루션을 제공하는 반면, 탑런닝 크레인 시스템은 더 높은 용량의 리프트라는 이점을 제공하고 더 높은 리프트 높이와 더 많은 오버헤드 공간을 허용합니다.
Minecranes는 오버헤드 크레인 업계에서 30년 이상의 경험을 보유하고 있으며 경제적인 소형-크레인부터 대용량-, 고용량 사이클 크레인까지 다양한 맞춤형 솔루션을 구축할 수 있습니다.-
우리는 설계자, 견적자, 엔지니어 및 프로젝트 관리자로 구성된 팀의 경험과 전문 지식을 활용하여 귀하의 예산과 특정 비즈니스 요구에 맞는 오버헤드 크레인 시스템을 설계하고 구축합니다. 새로운 오버헤드 크레인 시스템에 대한 견적을 받고 싶다면 지금 당사 크레인 전문가에게 연락하여 무료 상담을 신청하세요.
