브리지 크레인이란?
오버헤드 크레인으로도 알려진 브리지 크레인은 무거운 화물을 들어 올리고 이동하는 데 사용되는 자재 취급 장비의 일종입니다. 작업공간의 폭에 걸쳐 두 개의 평행한 레일을 따라 이동하는 브릿지로 구성되어 브릿지 크레인이라고 불립니다. 다리는 다리의 양쪽 끝에 위치하여 레일을 따라 이동하는 한 쌍의 엔드 트럭에 의해 지지됩니다. 하중을 들어올리고 내리는 데 사용되는 호이스트는 교량에 장착되어 교량 위를 주행하는 트롤리를 따라 이동합니다.
브리지 크레인의 종류
교량 크레인에는 주로 다음과 같은 두 가지 유형이 있습니다.
- 단일 대들보 브리지 크레인: 이 유형의 브리지 크레인에는 엔드 트럭이 지지하는 하나의 대들보가 있습니다. 호이스트와 트롤리는 거더의 바닥 플랜지를 따라 이동하고 하중은 호이스트에 매달려 있습니다.
- 이중 대들보 브리지 크레인: 이 유형의 브리지 크레인에는 엔드 트럭이 지원하는 두 개의 대들보가 있습니다. 호이스트와 트롤리는 두 대들보 사이를 이동하며 하중은 호이스트에 매달려 있습니다.

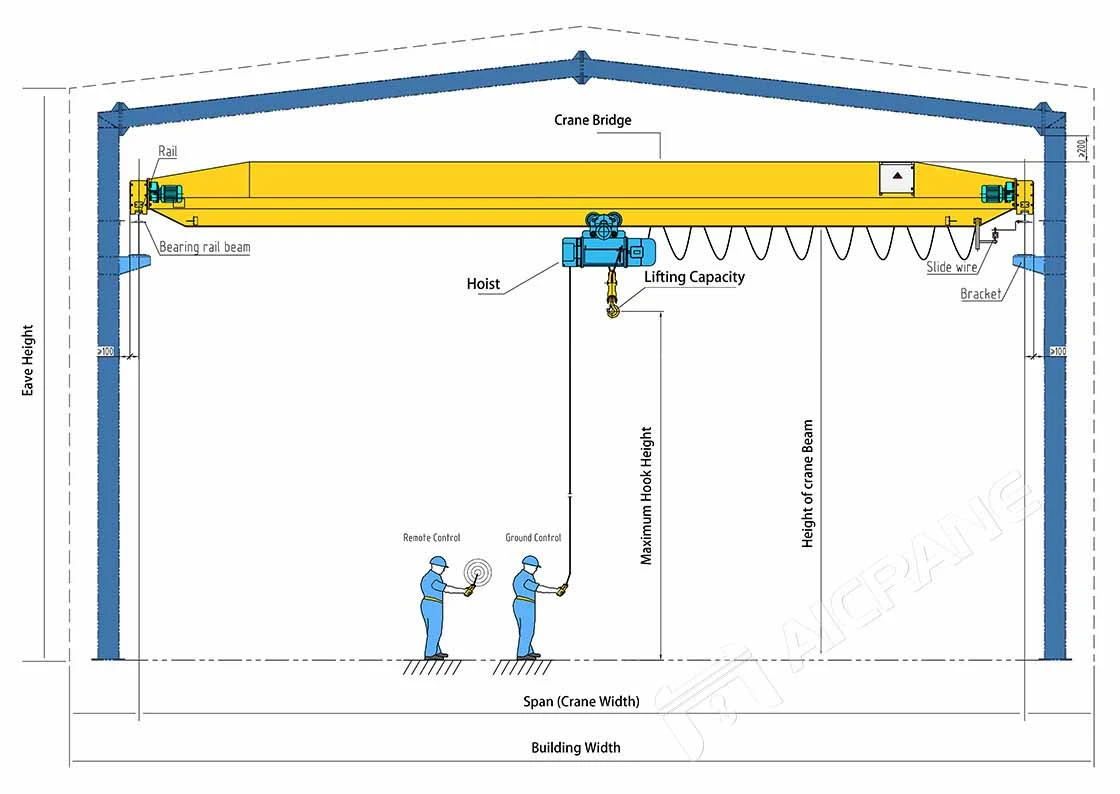

브리지 크레인의 구성 요소
브리지 크레인은 다음을 포함한 여러 구성 요소로 구성됩니다.
- 브릿지(Bridge): 브릿지는 작업 공간의 폭을 가로지르는 주요 수평 구조입니다. 호이스트와 트롤리를 지지하고 엔드 트럭이나 다리로 지지됩니다.
- 엔드 캐리지: 엔드 캐리지는 브리지를 지지하고 레일 위에서 움직입니다. 일반적으로 전기 모터나 디젤 엔진으로 구동됩니다.
- 호이스트: 호이스트는 하중을 들어 올리고 내리는 크레인의 일부입니다. 교량에 장착되어 트롤리를 따라 이동합니다.
- 트롤리: 트롤리는 다리 길이를 따라 호이스트를 움직이는 크레인의 일부입니다. 다리 위의 레일을 따라 운행됩니다.
- 활주로 빔: 활주로 빔은 엔드 트럭이나 다리가 달리는 레일입니다. 그들은 일반적으로 강철이나 콘크리트로 만들어집니다.
- 제어판: 제어판은 크레인의 움직임을 제어하는 데 사용되는 크레인의 일부입니다. 일반적으로 다리 위나 크레인에 매달린 펜던트에 위치합니다.
브리지 크레인의 사용
브리지 크레인은 다음을 포함한 다양한 산업에서 사용됩니다.
- 건설: 교량 크레인은 강철 빔이나 콘크리트 블록과 같은 건설 현장 주변의 자재를 이동하는 데 사용됩니다.
- 제조: 브리지 크레인은 원자재나 완제품과 같은 제조 공장 주변의 자재를 이동하는 데 사용됩니다.
- 창고 보관: 브리지 크레인은 팔레트나 상자와 같은 창고 주변의 자재를 이동하는 데 사용됩니다.
- 배송 및 수령: 브리지 크레인은 트럭과 배송 컨테이너를 싣고 내리는 데 사용됩니다.
안전 고려 사항
브리지 크레인은 제대로 사용하지 않으면 위험할 수 있습니다. 일부 안전 고려 사항은 다음과 같습니다.
- 부하 용량: 교량 크레인에 과부하가 걸려서는 안 됩니다. 크레인의 부하 용량은 명확하게 표시되어야 하며 작업자는 부하 용량을 초과해서는 안 됩니다.
- 검사: 교량 크레인은 정기적으로 검사하여 제대로 작동하는지 확인해야 합니다. 결함이나 손상이 있으면 즉시 수리해야 합니다.
- 교육: 교량 크레인을 작동하는 작업자는 적절한 교육을 받고 인증을 받아야 합니다. 그들은 통제와 안전 절차를 잘 알고 있어야 합니다.
- 의사소통: 교량 크레인을 작동하는 작업자는 화물이 안전하고 효율적으로 이동할 수 있도록 서로 의사소통해야 합니다.
결론
결론적으로 브리지 크레인은 다양한 산업 분야에서 사용되는 중요한 자재 취급 장비입니다. 이는 교량, 엔드 트럭 또는 다리, 호이스트, 트롤리, 활주로 빔 및 제어판을 포함한 여러 구성 요소로 구성됩니다. 단일 거더 브리지 크레인, 이중 거더 브리지 크레인, 갠트리 크레인 및 세미 갠트리 크레인을 포함하여 여러 가지 유형의 브리지 크레인이 있습니다. 안전 고려 사항에는 적재 용량, 검사, 교육 및 통신이 포함됩니다. 작업자 안전과 효율적인 자재 취급을 보장하려면 브리지 크레인을 올바르게 사용해야 합니다.
