25-톤 오버헤드 브릿지 크레인을 이용한 탠덤 작업은 무거운 물건 들어올리기를 최적화하여 제한된 제조 공간에서 안전과 효율성을 보장합니다.
오버헤드 크레인은 산업 운영에 필수적이며 무거운 화물을 들어올리고 운반하기 위한 안정적이고 효율적인 수단을 제공합니다. 수동 취급을 최소화하고 무거운 물건을 들어올릴 때 발생할 수 있는 부상 위험을 줄여 생산성을 향상합니다. 제조, 건설, 물류 등 다양한 부문에서 오버헤드 크레인은 프로세스를 간소화하고 작업 흐름을 개선하는 데 중요한 역할을 합니다.
이 사례 연구는 특히 직렬 작업을 위해 설계된 5톤 오버헤드 브리지 크레인 이중 세트의 성공적인 구현에 중점을 둡니다. 이 크레인은 분주한 제조 시설에서 효율적인 화물 처리에 대한 증가하는 요구를 충족하기 위해 선택되었습니다. 두 개의 크레인이 함께 작동할 수 있도록 함으로써 이 시설은 리프팅 기능을 최적화하고 전반적인 운영 효율성을 향상시키는 것을 목표로 했습니다.
이 사례 연구의 목적은 사양, 구현 프로세스 및 실현된 운영상의 이점을 자세히 설명하면서 프로젝트에 대한 포괄적인 개요를 제공하는 것입니다. 또한 이 구현에서 얻은 교훈을 강조하여 유사한 업그레이드를 고려하는 다른 시설에 귀중한 통찰력을 제공하는 것을 목표로 합니다. 이 성공적인 프로젝트를 문서화함으로써 우리는 오버헤드 크레인을 적절하게 선택하고 구현하는 것이 산업 운영에 미칠 수 있는 중요한 영향을 설명하고자 합니다.
프로젝트 개요 시설 및 운영상의 요구 사항에 대한 설명
초점을 맞추고 있는 시설은 중장비 부품 조립을 전문으로 하는 중규모 제조 공장입니다. 제품에 대한 수요가 증가함에 따라 공장은 생산 효율성을 높이고 리드 타임을 줄여야 한다는 압력이 점점 더 커지고 있습니다. 기존 리프팅 장비는 관련된 무거운 하중을 감당하기에 충분하지 않아 작업 병목 현상이 발생하고 잠재적인 안전 위험이 발생하는 경우가 많았습니다.
이러한 문제를 해결하기 위해 시설에는 작업 흐름 효율성을 향상시키면서 상당한 무게의 구성 요소를 처리할 수 있는 강력한 리프팅 솔루션이 필요했습니다. 빠르고 안전한 리프팅 작업을 용이하게 할 수 있는 신뢰할 수 있는 장비에 대한 필요성이 가장 중요해졌으며, 이중 크레인 세트에 대한 검색이 촉발되었습니다.
이중 크레인 세트 구현 목표
5톤 오버헤드 브리지 크레인의 이중 세트를 구현하기 위한 주요 목표는 다음과 같습니다.
효율성 향상:이 시설은 직렬 작업을 활용하여 중요한 생산 공정 중 리프팅 시간을 줄이고 가동 중지 시간을 최소화하는 것을 목표로 했습니다.
안전성 강화:이중 크레인 설정은 특히 단일 크레인으로 들어올릴 때 위험을 초래할 수 있는 대형 구성품의 화물 취급 안전성을 향상시키도록 설계되었습니다.
생산 능력 증대:더 무겁고 복잡한 화물을 들어올릴 수 있는 능력을 통해 시설은 증가하는 고객 요구를 충족하고 전체 처리량을 향상시킬 수 있습니다.
프로젝트에 관련된 주요 이해관계자
여러 주요 이해관계자가 프로젝트 성공에 중요한 역할을 했습니다.
시설 관리:프로젝트를 감독하고 운영 목표 및 예산 제약에 맞게 조정하는 일을 담당합니다.
엔지니어링 팀: 크레인 사양을 설계하고 새 시스템이 기존 작업 흐름에 원활하게 통합되도록 하는 업무를 담당합니다.
공급업체 및 계약업체:크레인, 설치 서비스 및 지속적인 지원을 제공하여 구현 프로세스에서 중요한 역할을 수행합니다.
운영자 및 안전 담당자:크레인의 훈련과 운영에 참여한 이들의 의견은 안전 프로토콜과 운영 절차를 수립하는 데 매우 중요했습니다.
이러한 이해관계자들은 함께 협력하여 이중 크레인 세트의 성공적인 구현을 보장하고 궁극적으로 시설의 운영 능력과 안전 표준을 향상시키는 것을 목표로 했습니다.
5톤 오버헤드 크레인의 사양
크레인 유형 및 디자인

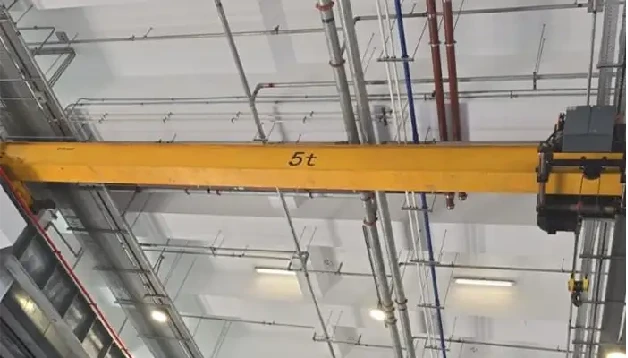

이 프로젝트는 유럽 스타일 디자인의 단일 대들보 오버헤드 크레인을 활용합니다. 이 디자인은 컴팩트하므로 제조 시설에서 효율적인 공간 활용이 가능하다는 점에서 선호됩니다. 단일 대들보 구성은 유지 관리가 더 쉽고 운영 비용도 절감됩니다.
주요 사양
용량:5톤
작업 중에 발생하는 가장 무거운 하중을 처리하고 안전한 리프팅을 보장하도록 선택되었습니다.
기간:11미터
제조 영역 전반에 걸쳐 최적의 적용 범위를 제공하여 여러 크레인의 필요성을 최소화하도록 선택되었습니다.
드는 고도:9.4미터
구성 요소를 다양한 조립 높이로 들어 올리기 위한 요구 사항을 충족하여 운영 유연성을 보장합니다.
전원 공급 장치:380V, 50Hz, 3-상
현지 전기 표준에 맞춰 호환성과 신뢰성을 보장합니다.

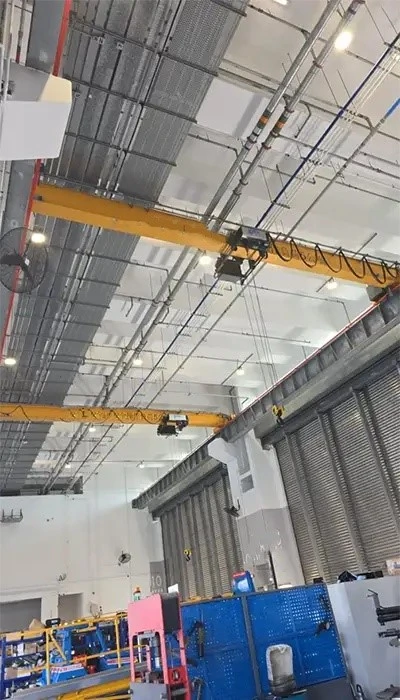

동일한 베이에 있는 5톤 오버헤드 크레인의 이중 세트에 대한 설계 고려 사항
구조 설계
5톤 오버헤드 브릿지 크레인 이중 세트의 구조적 무결성은 안전하고 효과적인 작업에 매우 중요합니다. 주요 측면은 다음과 같습니다.
빔 구성:이 설계는 일반적으로 헤드룸을 최대화하고 무게를 최소화하는 동시에 무거운 하중에 충분한 강도를 제공하기 위해 단일 대들보 레이아웃을 사용합니다.
재료 선택:특히 고주파 리프팅 작업에서 내구성과 내마모성을 보장하기 위해 고강도 강철이 대들보에 자주 사용됩니다.
부하 분산 및 용량
안정성을 위해서는 적절한 부하 분산을 보장하는 것이 중요합니다.
균형 잡힌 로드 처리:설계는 두 크레인에 의한 하중의 동시 리프팅을 수용하여 각 크레인이 안전 한계를 초과하지 않고 정격 용량을 처리할 수 있도록 보장해야 합니다.
동적 하중 계산: 엔지니어는 크레인에 가해지는 구조적 결함이나 과도한 응력을 방지하기 위해 가속 및 감속력을 포함한 동적 하중 조건을 고려해야 합니다.
안전 기능
협력적인 작업을 위해서는 안전 기능을 통합하는 것이 필수적입니다.
충돌 방지 시스템:고급 센서와 소프트웨어를 통합하여 탠덤 작업 중 크레인 간의 충돌을 방지하고 전반적인 안전성을 향상시킬 수 있습니다.
비상 정지 메커니즘: 두 크레인 모두 비상 시 작업을 즉시 중단할 수 있도록 쉽게 접근할 수 있는 비상 정지 기능을 갖추고 있어야 합니다.
동일한 베이에 있는 5톤 오버헤드 브리지 크레인의 이중 세트에 대한 설계 고려 사항에는 구조적 무결성, 하중 분산, 안전, 운영 유연성, 유지 관리 접근성 및 환경 요인이 포함됩니다. 이러한 요소를 해결함으로써 시설에서는 특정 운영 요구 사항을 충족하는 효율적이고 안전하며 지속 가능한 크레인 운영을 보장할 수 있습니다.
구현 프로세스
계획 단계에서 취한 단계
계획 단계는 시설의 운영 요구 사항에 대한 포괄적인 평가로 시작되었습니다. 포함된 주요 단계:
최적의 크레인 배치 및 구성을 결정하기 위해 철저한 현장 조사를 수행합니다.
엔지니어링 팀과 협력하여 시설 요구 사항에 따라 크레인 사양을 확정합니다.
중요한 이정표와 기한을 설명하는 상세한 프로젝트 타임라인을 개발합니다.
설치 프로세스 및 일정
설치 프로세스는 여러 주요 단계로 실행되었습니다.
설치 전 준비: 여기에는 현장 준비와 필요한 모든 허가 획득 확인이 포함되었습니다. 이 단계에는 약 2주가 걸렸습니다.
크레인 조립: 크레인 조립은 적절한 정렬과 구조적 무결성에 중점을 두고 일주일 이내에 현장에서 완료되었습니다.
최종 테스트: 조립 후 모든 시스템이 올바르게 작동하는지 확인하기 위해 엄격한 테스트 단계가 수행되었습니다. 이 테스트는 3일간 진행되었으며, 안전 기능과 부하 처리 능력을 검증했습니다.
전반적으로 전체 설치 프로세스는 4주 이내에 완료되어 진행 중인 작업에 대한 중단을 최소화했습니다.
동일한 베이에 있는 5톤 오버헤드 크레인의 이중 세트 조정 작업
조정 작업 개요:
동일한 베이에 있는 5톤 오버헤드 브리지 크레인의 이중 세트를 조정하려면 안전과 효율성을 보장하기 위해 세심한 계획과 실행이 필요합니다. 직렬 작업을 통해 두 개의 크레인이 무겁거나 큰 하중을 동시에 작업할 수 있지만 명확한 통신 및 작업 프로토콜도 필요합니다.
통신 프로토콜:
크레인 운전자 간의 효과적인 의사소통을 구축하는 것이 중요합니다.
주요 조치는 다음과 같습니다.
수신호 및 무전기 사용:작업자는 표준화된 수신호 또는 무선 통신을 사용하여 이동을 조정하고 리프트 중에 두 크레인이 동기화되도록 합니다.
수술 전 회의:일일 브리핑을 통해 운영자는 특정 작업, 잠재적인 과제 및 안전 프로토콜을 논의하고 그날의 작업에 대한 공유된 이해를 높일 수 있습니다.
운영 절차
원활한 조정을 촉진하기 위해 특정 절차가 확립되어 있습니다.
부하 평가:작업에 앞서 작업자는 하중을 철저히 평가하여 두 크레인의 결합된 리프팅 용량 내에 있는지 확인합니다. 여기에는 무게 분포를 계산하고 균형 잡힌 리프팅을 보장하는 것이 포함됩니다.
탠덤 리프팅 기술:운전자는 흔들림이나 불안정성을 방지하기 위해 크레인 간의 동일한 속도와 움직임을 유지하는 것이 중요함을 강조하는 탠덤 리프팅 기술에 대한 교육을 받았습니다.
안전 조치
공동 작업에서는 안전이 가장 중요합니다.
충돌 방지 시스템:충돌 방지 기술을 적용하면 두 크레인이 모두 작동할 때 사고를 예방하는 데 도움이 됩니다. 이러한 시스템은 운전자에게 잠재적인 충돌을 경고하고 필요한 경우 자동으로 움직임을 조정합니다.
지정된 리프팅 구역: 베이 내에 명확하게 표시된 리프팅 구역은 탠덤 작업 중에 작업자와 기타 인력을 안전한 거리에 유지하는 데 도움이 됩니다.
Coodenartion 운영상의 이점
향상된 효율성 및 생산성 지표:
5톤 오버헤드 브릿지 크레인의 이중 세트 구현으로 운영 효율성이 크게 향상되었습니다. 주요 측정항목은 다음과 같습니다.
리프팅 시간 감소:두 대의 크레인을 동시에 작동할 수 있어 무거운 물건을 들어올리는 데 필요한 시간이 약 30% 단축되었습니다. 이러한 효율성 향상은 생산 작업의 처리 시간을 더욱 단축시킵니다.
처리량 증가:향상된 리프팅 기능으로 이 시설은 전체 생산량이 20% 증가했다고 보고했습니다. 이러한 증가로 인해 시설은 품질 저하 없이 증가하는 고객 요구를 더 잘 충족할 수 있게 되었습니다.
강화된 안전 조치 및 프로토콜 확립 새로운 크레인은 안전 관행을 크게 개선했습니다.
충돌 방지 시스템 설치:이러한 시스템은 탠덤 작업 중 크레인 충돌을 방지하여 작업자와 자재 모두의 안전을 향상시킵니다.
정기 안전 교육:운전자를 위한 강화된 교육 프로그램을 통해 모든 직원이 크레인 작동과 관련된 안전 프로토콜에 정통하도록 보장합니다. 이러한 사전 예방적 접근 방식을 통해 아차 사고가 감소하고 전반적인 안전 문화가 개선되었습니다.
결론
시설에 5톤 오버헤드 브릿지 크레인 이중 세트를 성공적으로 구현한 것은 운영 효율성 향상에 중요한 이정표를 세웠습니다. 이 프로젝트는 리프팅 기능을 향상시켰을 뿐만 아니라 동기화된 작업을 통해 작업 흐름을 최적화했습니다. 주요 성능 지표에서는 리프팅 시간이 감소하고 사고 위험을 낮추는 안전 프로토콜이 강화되어 생산성이 크게 향상되었음을 보여주었습니다. 크레인 간의 효과적인 조정으로 더 크고 무거운 하중을 쉽게 처리할 수 있어 작업이 원활해지고 전체 생산량이 증가했습니다.
탠덤 작동식 오버헤드 크레인과 같은 고급 리프팅 솔루션에 투자하는 것은 현대 산업 운영에 필수적입니다. 이러한 시스템은 무거운 물건을 들어 올리는 데 필요한 동력을 제공할 뿐만 아니라 작업장의 안전성과 효율성도 향상시킵니다. 산업이 발전함에 따라 안정적이고 효과적인 리프팅 솔루션에 대한 요구가 점점 더 중요해지고 있습니다. 혁신적인 기술을 수용하는 시설은 상당한 경쟁 우위를 확보하여 민첩성을 유지하고 시장 요구에 대응할 수 있습니다.
현재 리프팅 솔루션을 평가하는 시설의 경우 지금은 혁신적인 결과로 이어질 수 있는 업그레이드를 고려해야 할 때입니다. 고급 오버헤드 크레인 시스템에 투자함으로써 조직은 운영 능력과 안전 표준을 향상시킬 수 있습니다. 우리는 의사 결정자가 운영 요구 사항을 철저히 평가하고 리프팅 장비를 현대화하기 위한 옵션을 모색할 것을 권장합니다. 숙련된 공급업체와 협력하고 성공적인 구현에서 얻은 모범 사례를 활용하면 생산성과 안전을 크게 향상시킬 수 있습니다.
