후크가 있는 더블 거더 갠트리 크레인



1. 후크가 달린 더블 거더 갠트리 크레인은 크고 무거운 하중을 정밀하고 안전하게 이동해야 하는 산업용으로 설계된 중장비 리프팅 솔루션입니다. 이 유형의 크레인은 창고, 건설 현장, 조선소 및 제조 시설에서 널리 사용됩니다.

2. 개요:

후크가 달린 더블 거더 갠트리 크레인은 트랙을 따라 움직이는 다리로 지지되는 두 개의 평행 거더로 구성된 견고하고 다재다능한 리프팅 시스템입니다. 거더를 따라 달리는 트롤리에 매달린 크레인의 후크는 수평 및 수직으로 무거운 하중을 들어올리고 옮기는 데 사용됩니다. 이 유형의 크레인은 오버헤드 크레인 시스템이 실용적이지 않거나 추가 리프팅 용량이 필요한 환경에 특히 적합합니다.

3. 결론:

후크가 달린 더블 거더 갠트리 크레인은 정밀하고 안전하게 무거운 하중을 들어올리고 옮겨야 하는 산업에 필수적인 장비입니다. 견고한 디자인, 사용자 정의 기능, 고급 제어 시스템으로 인해 운영 효율성을 높이고 자재와 인력의 안전을 보장하는 데 신뢰할 수 있는 선택입니다.

정격 적재 용량: 40톤, 20톤, 맞춤형, 50톤

최대 리프팅 높이: 기타, 6m, 9m, 12m

스팬:12-30m

보증 기간: 1년

무게(KG):47300kg

리프팅 메커니즘: 전기 윈치 트롤리

근무시간:A6 A7 A8

작동 온도: -20도 ~+40도

전원 : 380V / 400V / 415V / 460V

1. 메인 빔

후크가 있는 더블 거더 갠트리 크레인의 메인 빔은 하중을 지지하고 호이스트 메커니즘의 제어 하에 수직으로 움직이는 수평 빔입니다. 메인 빔은 일반적으로 강철로 만들어지며 높은 하중과 응력을 견디도록 설계되었습니다. 트롤리와 호이스트 메커니즘에 연결되어 위아래로 움직입니다. 후크는 메인 빔의 끝에 부착되어 물체를 들어올리고 내리는 데 사용됩니다. 메인 빔은 무거운 하중을 들어올리는 데 필요한 지지력과 이동성을 제공하므로 갠트리 크레인의 필수 구성 요소입니다.

리프팅 시스템

1. 후크가 장착된 더블 거더 갠트리 크레인의 리프팅 시스템은 크레인이 무거운 하중을 안전하고 효율적으로 들어올리고 내리고 운반할 수 있도록 하는 필수적인 구성 요소입니다.

2. 이 시스템은 일반적으로 몇 가지 핵심 구성 요소로 구성됩니다.

호이스트 메커니즘: 이 메커니즘에는 하나 이상의 전기 호이스트가 포함되며, 각각 와이어 로프가 감겨 있는 드럼 또는 호이스트 휠을 구동하는 모터가 장착되어 있습니다. 모터가 활성화되면 로프가 드럼에 감겨 후크와 그에 부착된 모든 하중이 들어올려집니다. 역동작은 후크를 내립니다.

와이어 로프: 이것은 호이스트 드럼을 후크에 연결하는 고장력 강철 케이블입니다. 늘어나거나 끊어지지 않고 크레인의 최대 하중 용량을 지탱할 만큼 강해야 합니다.

후크 블록: 후크 블록은 와이어 로프가 통과하는 쉬브 또는 풀리 세트입니다. 와이어 로프에서 후크로 힘을 전달하고 분배하여 기계적 이점을 높이고 더 적은 노력으로 더 큰 하중을 들어올릴 수 있도록 합니다.

3. 이러한 구성 요소의 조정 및 성능은 후크가 있는 더블 거더 갠트리 크레인의 안전하고 효율적인 작동에 매우 중요합니다. 이러한 부품의 정기적인 유지 관리 및 검사는 크레인의 신뢰성을 유지하고 사고를 예방하는 데 필요합니다.





3. 엔드 빔

1. 후크가 있는 더블 거더 갠트리 크레인의 엔드 빔은 크레인 브리지의 각 끝에 위치한 수평 빔을 말합니다. 더블 거더 갠트리 크레인에는 크레인의 길이를 따라 달리는 두 개의 평행한 메인 빔(거더)이 있으며, 엔드 빔은 양쪽 끝에서 이러한 메인 빔을 연결하여 추가적인 안정성과 지지력을 제공합니다.

2. 더블 거더 갠트리 크레인의 엔드 빔에 대한 몇 가지 주요 사항은 다음과 같습니다.

구조적 무결성: 엔드 빔은 두 개의 메인 거더를 끝에서 연결하여 크레인의 전체 구조를 강화합니다. 이를 통해 굽힘이나 휘어짐 없이 무거운 하중을 처리할 수 있는 더 단단하고 안정적인 프레임워크가 만들어집니다.

장착 지점: 엔드 빔은 종종 다양한 구성품의 장착 지점 역할을 하는데, 예를 들어 엔드 트럭은 지상의 크레인 레일이나 트랙을 따라 달리는 바퀴 달린 조립품입니다. 이 트럭은 크레인을 지지하고 수평으로 스팬을 따라 움직일 수 있게 합니다.

응력 분포: 하중이 들어올려지면 응력과 힘이 크레인 구조 전체에 분산됩니다. 엔드 빔은 이러한 응력을 크레인 전체에 고르게 분산하여 구조적 고장 위험을 줄이는 데 도움이 됩니다.

3. 요약하자면, 더블 거더 갠트리 크레인의 엔드 빔은 안정성을 제공하고, 하중 응력을 분산하고, 크레인의 움직임을 지지하는 데 중요한 역할을 합니다. 이들은 크레인 상부 구조의 필수적인 부분으로, 무거운 하중을 들어올리고 운반할 때 안전하고 신뢰할 수 있는 작동을 보장합니다.

4. 크레인 주행 메커니즘

1. 후크가 있는 더블 거더 갠트리 크레인의 크레인 주행 메커니즘은 전체 크레인 구조가 지정된 경로를 따라 수평으로 이동할 수 있게 하는 중요한 구성 요소입니다. 이 메커니즘은 크레인이 하중 위에 정확하게 위치하여 작업 영역을 가로질러 운반할 수 있도록 합니다.

2. 크레인 주행 메커니즘의 주요 요소와 기능에 대한 개요는 다음과 같습니다.

최종 마차:

구조: 이들은 더블 거더의 각 끝에 위치하고 전체 크레인의 주요 지지대 역할을 합니다. 거더, 트롤리 및 하중의 무게를 지탱하도록 설계된 견고한 구조입니다.

휠 장착: 엔드 캐리지에는 크레인의 활주로 레일을 따라 달리는 휠이 장착됩니다. 이 휠은 레일 설계에 따라 플랜지 또는 플랫이 될 수 있습니다.

여행 바퀴:

휠 구성: 휠은 고강도 강철 또는 기타 내구성 있는 소재로 제작되어 무거운 하중과 지속적인 사용을 견딜 수 있습니다. 일반적으로 크레인의 크기와 하중 용량에 따라 4개 이상의 휠이 사용됩니다.

구동 및 아이들러 휠: 일부 휠은 구동 메커니즘(구동 휠)에 연결되어 있고, 다른 휠은 자유롭게 회전합니다(아이들러 휠). 구동 휠은 크레인을 움직이기 위해 구동되고, 아이들러 휠은 움직임을 안내하는 데 도움이 됩니다.

모터 및 기어박스 조립:

구동 모터: 크레인 주행 메커니즘은 전기 모터로 구동되며, 이는 레일을 따라 크레인을 움직이는 데 필요한 힘을 제공합니다. 모터의 출력은 크레인의 크기와 하중 용량에 따라 선택됩니다.

기어박스: 모터는 모터의 속도를 줄이고 토크를 증가시키는 기어박스에 연결되어 크레인의 부드럽고 제어된 움직임을 가능하게 합니다. 기어박스는 일반적으로 내구성과 효율성을 위해 설계된 나선형 또는 베벨-나선형입니다.

3. 결론:

후크가 있는 더블 거더 갠트리 크레인의 주행 메커니즘은 크레인이 활주로를 따라 부드럽고, 제어되고, 안정적으로 움직일 수 있도록 설계된 정교한 시스템입니다. 크레인의 전반적인 기능에 중요한 역할을 하며, 무거운 하중을 작업 구역 전체에 정확하고 안전하게 운반할 수 있도록 합니다. 고급 제어 시스템과 견고한 구성 요소를 갖춘 이 메커니즘은 산업 현장에서 크레인을 효율적으로 작동하는 데 필수적입니다.

5.트롤리 주행 메커니즘

1. 트롤리 주행 메커니즘은 후크가 있는 더블 거더 갠트리 크레인의 필수 구성 요소입니다. 크레인 거더의 길이를 따라 호이스트 메커니즘(후크 포함)을 수평으로 움직이는 역할을 합니다. 이 움직임을 통해 크레인은 후크를 하중 위에 정확하게 위치시켜 정확한 리프팅과 배치가 가능합니다.

2. 트롤리 주행 메커니즘에 대한 자세한 개요는 다음과 같습니다.

변속 장치:

속도 감소: 모터의 출력은 토크를 증가시키면서 속도를 줄이는 기어박스에 연결되며, 이는 트롤리와 그 하중을 거더를 따라 부드럽고 효율적으로 움직이는 데 필요합니다.

내구성: 기어박스는 연속 작동을 위해 설계되었으며 산업 환경에서 일반적으로 발생하는 무거운 하중과 스트레스를 견딜 수 있습니다.

연결:

연결: 커플링은 모터를 기어박스에 연결하여 동력이 효율적으로 전달되도록 하고 모터와 기어박스 사이의 사소한 정렬 불량을 보정합니다.

브레이크 시스템:

전자기 브레이크: 트롤리에는 모터가 작동하지 않을 때 자동으로 작동하는 브레이크가 장착되어 있어 트롤리가 정확하게 멈추고 움직이지 않을 때 위치를 유지하도록 합니다.

안전 정지: 비상 시에는 브레이크를 수동으로 작동하여 작동 중 안전성을 한층 더 강화할 수 있습니다.

3. 결론:

후크가 있는 더블 거더 갠트리 크레인의 트롤리 주행 메커니즘은 크레인 거더를 따라 호이스트 시스템의 정밀하고 제어된 움직임을 가능하게 하는 중요한 구성 요소입니다. 이 설계는 무거운 하중을 정확하고 안전하게 처리할 수 있도록 보장하여 정밀한 리프팅과 자재 취급이 필요한 다양한 산업 응용 분야에서 없어서는 안 될 요소입니다. 고급 제어 시스템과 내구성 있는 구조로 트롤리 주행 메커니즘은 갠트리 크레인의 전반적인 효율성과 안정성을 향상시킵니다.

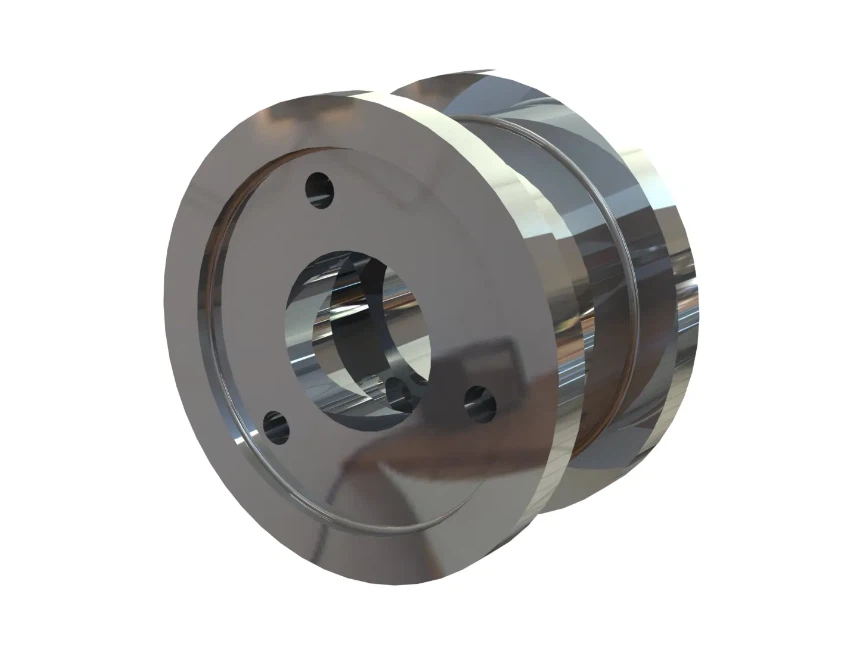

6. 크레인 휠

1. 크레인 휠은 후크가 있는 더블 거더 갠트리 크레인의 중요한 구성 요소로, 활주로 레일을 따라 전체 크레인 구조의 이동을 지지하고 용이하게 합니다. 이 휠은 무거운 하중을 처리하고 작업 구역 전체에서 부드럽고 안정적인 이동을 보장하도록 설계되었습니다.

2. 크레인 휠에 대한 자세한 개요는 다음과 같습니다.

재료 및 구조:

고강도 강철: 크레인 휠은 일반적으로 고강도 열처리 강철로 만들어져 뛰어난 내구성과 내마모성을 제공합니다. 강철은 종종 산업 환경에서 일반적인 무거운 하중과 연속 작동을 견딜 수 있도록 경화됩니다.

단조 또는 주조: 적용 및 하중 요구 사항에 따라 휠은 단조 또는 주조될 수 있습니다. 단조 휠은 뛰어난 강도로 알려져 있으며 극한 하중이 예상되는 적용 분야에서 종종 사용됩니다.

3. 작동 원리:

하중 분산: 크레인 바퀴는 크레인 무게와 하중을 활주로 레일 전체에 분산시켜 작동 중 구조물이 안정되고 균형을 유지하도록 합니다.

원활한 이동: 모터와 기어박스로 구동되는 구동 휠이 크레인을 레일을 따라 추진하는 반면, 아이들러 휠은 이동을 안내하고 안정화하는 데 도움이 됩니다.

플랜지 가이드: 플랜지 휠의 경우 플랜지는 크레인이 레일에 정렬되도록 하여 탈선을 방지하고 부드럽고 직선적인 이동을 보장합니다.

휠 디자인:

플랜지 휠: 대부분의 크레인 휠은 플랜지가 있는데, 즉 한쪽에 돌출된 모서리(플랜지)가 있습니다. 플랜지는 휠을 레일에 정렬하여 이동 중에 탈선을 방지하는 데 도움이 됩니다.

플랫 휠: 일부 설계에서는 플랜지가 없는 플랫 휠을 사용하는데, 특히 레일에 가이드 시스템이 있거나 크레인의 이동 경로가 직선이고 잘 정렬되어 있는 경우에 그렇습니다.

4. 결론:

크레인 휠은 후크가 있는 더블 거더 갠트리 크레인의 중요한 구성 요소로, 크레인의 안정성, 이동 및 전반적인 성능에서 중요한 역할을 합니다. 설계, 재료 및 구조는 크레인이 무거운 하중을 안전하고 효율적으로 처리할 수 있도록 하는 데 중요합니다. 정기적인 유지 관리와 적절한 정렬은 크레인 휠의 수명과 안정성을 극대화하는 데 필수적이므로 산업용 리프팅 작업에 없어서는 안 될 요소입니다.



7.크레인 후크

1. 크레인 후크는 더블 거더 갠트리 크레인의 중요한 구성 요소로, 하중을 들어올리는 주요 부착 지점 역할을 합니다. 크레인 후크의 설계와 품질은 자재의 안전하고 효율적인 취급을 보장하는 데 필수적입니다.

2. 크레인 후크에 대한 자세한 개요는 다음과 같습니다.

재료 및 구조:

고강도 강철: 크레인 후크는 일반적으로 고강도 단조 강철로 만들어져서 내구성이 뛰어나고 무거운 하중에서도 마모와 변형에 대한 저항력이 뛰어납니다.

열처리: 후크는 종종 열처리를 거쳐 견고성과 충격 및 응력에 대한 저항성을 강화하여 최대 정격 하중을 파손 없이 처리할 수 있도록 합니다.

하중 용량:

정격 하중: 후크는 안전 작동 하중(SWL)이라고 하는 특정 최대 하중을 처리하도록 설계되었습니다. SWL은 후크에 명확하게 표시되어 작동 중에 과부하가 걸리지 않도록 합니다.

안전 계수: 크레인 후크는 상당한 안전 계수로 설계되어 비상 상황에서 영구적인 변형이나 고장 없이 SWL보다 큰 하중을 견딜 수 있습니다.

3. 작동 원리:

하중 부착: 크레인 후크는 슬링, 체인 또는 기타 리깅 장비를 통해 하중에 부착됩니다. 하중은 후크의 목구멍 안에 단단히 고정해야 하며, 안전 래치가 있는 경우 이를 걸어야 합니다.

호이스트: 크레인의 호이스트 메커니즘이 후크를 들어올리면 하중이 지면이나 다른 표면에서 들어올려집니다. 후크는 하중이 흔들리거나 기울어지는 것을 방지하기 위해 안정되고 정렬되어야 합니다.

4. 결론:

크레인 후크는 더블 거더 갠트리 크레인의 중요한 구성 요소로, 크레인과 하중 사이에 안전하고 안정적인 연결을 제공하도록 설계되었습니다. 강도, 내구성 및 안전 기능은 산업 현장에서 무거운 하중을 안전하게 취급하는 데 필수적입니다. 크레인 후크의 적절한 사용, 정기적인 검사 및 유지 관리가 사고를 예방하고 리프팅 시스템의 수명과 안정성을 보장하는 데 필수적입니다.

·

모터

후크가 달린 더블 거더 갠트리 크레인의 모터는 호이스트, 트롤리 이동, 크레인 이동을 포함한 크레인의 다양한 움직임에 동력을 공급하는 중요한 구성 요소입니다. 모터의 설계, 전력 및 효율성은 크레인의 성능, 신뢰성 및 안전성에 직접적인 영향을 미칩니다.

이러한 크레인에 사용되는 모터를 자세히 살펴보겠습니다.

모터 유형:

전기 모터: 더블 거더 갠트리 크레인에 가장 일반적으로 사용되는 모터 유형은 전기 모터이며, 일반적으로 AC 모터입니다. 신뢰성, 효율성, 제어의 용이성이 뛰어나기 때문입니다.

다람쥐 케이지 유도 모터: 견고한 구조, 단순성, 낮은 유지 관리 요구 사항으로 인해 크레인 애플리케이션에 인기 있는 선택입니다. 이 모터는 호이스트 및 이동 메커니즘에 널리 사용됩니다.

슬립링 모터: 더 높은 시동 토크와 더 나은 속도 제어를 제공하는 능력으로 일부 응용 분야에 사용되며, 특히 매우 큰 하중을 처리하는 대형 크레인에 유용합니다.

운동 기능:

호이스팅 모터: 리프팅 메커니즘에 동력을 공급하여 크레인이 하중을 올리고 내릴 수 있도록 합니다. 이 모터는 무거운 무게를 효율적으로 들어올리려면 높은 토크를 전달해야 합니다.

트롤리 주행 모터: 트롤리를 구동하여 크레인 거더를 따라 호이스트 메커니즘을 움직여 하중의 정확한 위치를 조정할 수 있습니다.

크레인 주행 모터: 레일을 따라 크레인 전체의 이동에 동력을 공급하여 작업 영역 전체를 이동할 수 있도록 합니다.

3. 결론:

모터는 후크가 달린 더블 거더 갠트리 크레인의 핵심 구성 요소로, 호이스트, 트롤리 이동 및 크레인 이동에 필요한 전력을 제공합니다. 그 설계와 기능은 크레인의 성능에 매우 중요하여 무거운 하중을 안전하고 효율적으로 들어올리고, 옮기고, 위치를 잡을 수 있습니다. VFD 제어, 전자기 제동 및 견고한 구조와 같은 고급 기능을 갖춘 이 모터는 산업용 크레인 작업의 까다로운 요구 사항을 충족하도록 제작되었습니다. 정기적인 유지 관리와 적절한 사용은 크레인 모터의 수명과 안정성을 보장하는 데 필수적이며, 이는 재료 취급 프로세스의 전반적인 효율성에서 핵심 요소가 됩니다.



.

소리 및 조명 경보 시스템 및 리미트 스위치

1. 사운드 및 라이트 알람 시스템은 리미트 스위치와 함께 후크가 있는 더블 거더 갠트리 크레인의 필수적인 안전 기능입니다. 이러한 시스템은 사고를 예방하고, 크레인의 안전한 작동을 보장하며, 운전자와 주변 인력에게 잠재적 위험을 경고하는 데 중요한 역할을 합니다.

2. 소리와 빛 경보 시스템

개요:

사운드 및 라이트 알람 시스템은 크레인 운전자와 근처 작업자에게 크레인 이동, 호이스트, 비상 상황과 같은 특정 크레인 작업에 대한 경고를 제공하도록 설계되었습니다. 작업 구역의 안전을 강화하는 데 필수적인 커뮤니케이션 도구 역할을 합니다.

알람 유형:

청각 알람: 작업 환경의 소음 속에서도 명확하게 들릴 수 있는 크고 뚜렷한 소리입니다. 일반적으로 크레인이 움직일 때, 호이스트가 작동 중일 때 또는 비상 정지가 실행될 때와 같이 특정 작업 중에 작동하는 사이렌이나 부저입니다.

시각적 알람: 크레인의 작동이나 비상 상황을 시각적으로 나타내는 밝고 깜박이는 불빛, 종종 빨간색 또는 노란색. 이 불빛은 일반적으로 크레인 위에 장착되어 주변의 모든 인원이 볼 수 있습니다.

트리거 이벤트:

크레인 이동: 경보 시스템은 크레인이나 트롤리가 움직일 때마다 작동하도록 설정할 수 있으며, 이를 통해 작업자에게 해당 구역에서 떨어져 있도록 경고할 수 있습니다.

들어올리기 작업: 이 시스템은 화물을 들어올리거나 내리는 동안 작동하여 작업자에게 작업을 알릴 수 있습니다.

과부하 상태: 크레인이 안전한 작업 하중에 접근하거나 초과한 경우, 경보 시스템이 작동하여 작업자에게 작업을 중단하고 시정 조치를 취하도록 경고할 수 있습니다.

비상 상황: 비상 정지나 기타 중대한 사건이 발생하는 경우, 경보 시스템은 사고를 방지하기 위해 즉각적인 경고를 제공합니다.

리미트 스위치

개요:

리미트 스위치는 더블 거더 갠트리 크레인에 설치된 중요한 안전 장치로, 크레인, 트롤리 또는 호이스트가 의도한 작동 한계를 넘어 이동하는 것을 방지합니다. 이 장치는 크레인의 움직임이 제어되도록 하고 크레인이 안전하지 않은 위치에 도달하지 못하도록 합니다.

리미트 스위치 유형: 호이스트 리미트 스위치: 호이스트가 후크를 너무 높이 올리거나(과도한 호이스트) 너무 멀리 내리는(과도한 하강) 것을 방지하여 크레인이나 하중이 손상되는 것을 방지합니다.트롤리 이동 리미트 스위치: 트롤리에 설치된 이 스위치는 트롤리가 거더를 따라 너무 멀리 이동하는 것을 방지하여 엔드 스톱과 충돌하는 것을 방지합니다.

크레인 이동 제한 스위치: 크레인의 이동 메커니즘에 설치된 이 스위치는 크레인이 활주로 레일 끝을 넘어 이동하지 못하도록 방지하여 탈선이나 충돌을 방지합니다.

작동 메커니즘:

기계적 리미트 스위치: 이 스위치는 물리적 접촉이나 방해에 의해 작동됩니다. 크레인이나 트롤리가 한계에 도달하면 레버나 버튼을 눌러 스위치를 작동시켜 모터의 전원을 차단하고 움직임을 멈춥니다.

근접 리미트 스위치: 이는 크레인이나 트롤리가 한계에 접근함에 따라 위치를 감지하는 비접촉 센서입니다. 자기장, 적외선 또는 기타 감지 기술을 사용하여 크레인이 허용 이동 거리의 끝에 가까워졌을 때를 감지합니다.

회전 리미트 스위치: 종종 호이스트 메커니즘에 사용되는 이 스위치는 드럼에 연결되어 회전을 계산합니다. 최대 또는 최소 높이에 해당하는 설정된 회전 수에 도달하면 스위치가 작동하여 추가 이동을 중지합니다.

결론:

사운드 및 라이트 알람 시스템과 리미트 스위치는 후크가 달린 더블 거더 갠트리 크레인의 필수 안전 구성 요소입니다. 알람 시스템은 상황 인식을 강화하여 운전자와 작업자에게 크레인 움직임과 잠재적 위험을 경고하는 반면, 리미트 스위치는 크레인이 안전한 경계 내에서 작동하도록 보장하여 과도한 이동과 사고를 방지합니다. 이러한 시스템은 함께 산업 환경에서 크레인 작업의 전반적인 안전과 효율성에 기여합니다. 이러한 안전 기능에 대한 정기적인 유지 관리 및 테스트는 인력과 장비를 보호하는 데 있어 신뢰성과 효과를 보장하는 데 매우 중요합니다.

10. 안전 장치

과부하 보호 장치

기능:

목적: 크레인이 최대 정격 용량(안전 작업 하중 또는 SWL)을 초과하는 하중을 들어올리는 것을 방지합니다. 크레인에 과부하가 걸리면 구조적 고장, 전복 또는 크레인과 하중에 심각한 손상이 발생할 수 있습니다.

작동: 과부하 보호 장치는 로드 셀이나 스트레인 게이지와 같은 센서를 사용하여 실시간으로 하중 중량을 모니터링합니다. 하중이 크레인의 정격 용량을 초과하면 장치가 경보를 울리고 손상을 방지하기 위해 리프팅 작업을 자동으로 중지할 수 있습니다.

리미트 스위치

기능:

목적: 크레인, 트롤리, 호이스트가 사전 설정된 작동 한계를 넘어 움직이지 않도록 하여 충돌이나 탈선을 방지합니다.

유형:

호이스트 리미트 스위치: 후크가 상한이나 하한에 접근하면 호이스트 메커니즘을 멈추어 과도한 호이스트나 과도한 하강을 방지합니다.

트롤리 이동 제한 스위치: 트롤리가 거더를 따라 너무 멀리 이동하는 것을 막습니다.

크레인 이동 제한 스위치: 크레인이 활주로 레일 끝을 넘어 이동하는 것을 막습니다.

비상 정지 버튼

기능:

목적: 비상 시 크레인 운전자 또는 기타 인원이 크레인 작동을 즉시 멈출 수 있도록 합니다.

작동: 비상 정지 버튼은 크레인의 제어판과 다른 전략적 위치에 눈에 띄게 위치해 있습니다. 이 버튼을 누르면 크레인 모터의 전원이 차단되어 모든 움직임이 중단됩니다.

충돌 방지 장치

기능:

목적: 동일한 활주로에서 운영되는 여러 크레인 간 또는 크레인과 근처 구조물 간의 충돌을 방지합니다.

작동: 이 장치는 적외선, 초음파 또는 레이더와 같은 센서를 사용하여 다른 크레인이나 장애물의 근접성을 감지합니다. 크레인이 너무 가까이 접근하면 충돌 방지 장치가 크레인을 늦추거나 멈춰 충돌을 방지합니다.

11. 제어 모드

펜던트 제어

개요:

펜던트 제어는 유연한 케이블로 크레인에 연결된 핸드헬드 장치입니다. 작업자는 펜던트의 버튼이나 스위치를 사용하여 크레인의 움직임을 제어합니다.

주요 특징:

사용 편의성: 간단하고 직관적이어서 운전자가 크레인 옆을 걸으면서도 크레인을 제어할 수 있습니다.

내구성 있는 디자인: 혹독한 산업 환경을 견딜 수 있도록 제작되었습니다.

안전성: 운전자는 화물로부터 안전한 거리를 유지하여 부상 위험을 줄입니다.

제한 사항: 작업자의 움직임은 케이블 길이로 인해 제한을 받으며, 일부 환경에서는 케이블이 다루기 힘들거나 꼬일 수 있습니다.

무선 원격 제어

개요:

무선 원격 제어 시스템은 무선 주파수(RF) 또는 적외선(IR) 신호를 사용하여 휴대용 송신기에서 크레인 수신기로 명령을 전송하여 운전자가 멀리서도 무선으로 크레인을 제어할 수 있도록 합니다.

주요 특징:

이동성 향상: 작업자는 크레인 안에서 자유롭게 움직일 수 있어 가시성이 더 뛰어나고 작업 안전성이 향상됩니다.

안전성 향상: 운전자는 화물과 크레인으로부터 안전한 거리를 유지할 수 있어 사고 위험이 줄어듭니다.

유연성: 무선 제어는 펜던트 제어가 불가능한 넓은 작업 공간이나 장애물이 있는 공간에서 특히 유용합니다.

배터리 구동: 리모컨은 배터리로 구동되며, 주기적으로 충전하거나 교체해야 합니다.

캐빈 제어

개요:

캐빈 제어는 크레인 자체에 장착된 밀폐된 캐빈에서 크레인을 작동하는 것을 포함합니다. 작업자는 조이스틱, 버튼 및 기타 제어 장치를 사용하여 크레인의 움직임을 관리합니다.

주요 특징:

완벽한 가시성: 운전자는 작업 영역을 높고 방해받지 않고 볼 수 있으므로 정밀한 하중 취급이 가능합니다.

편안함과 안전성: 캐빈은 운전자의 편안함을 위해 설계되었으며, 종종 기후 조절 및 인체공학적 좌석을 포함합니다. 또한 환경적 위험으로부터 보호합니다.

종합적 제어: 캐빈 제어는 일반적으로 복잡한 작업을 수행하는 대형 크레인에 사용되며, 운전자가 모든 크레인 기능을 완벽하게 제어할 수 있도록 해줍니다.

통신 시스템: 객실에는 일반적으로 지상 인력과 연락을 유지하기 위한 통신 장치가 장착되어 있습니다.

자동 제어

개요:

자동 제어 시스템은 사전 프로그래밍된 지침과 센서를 사용하여 최소한의 인간 개입으로 크레인을 작동시킵니다. 이러한 시스템은 제조 또는 창고의 자재 취급과 같이 통제된 환경에서 반복되는 작업에 이상적입니다.

주요 특징:

정밀도: 자동화 시스템은 복잡한 동작을 높은 정밀도로 실행하여 인간의 실수 위험을 줄일 수 있습니다.

효율성: 반복적인 작업에 적합하며, 자동화는 수동 작업에 필요한 시간을 줄여 생산성을 높여줍니다.

안전성: 자동 제어로 인해 크레인 근처에 사람이 있을 필요성이 줄어들어 사고 위험이 최소화됩니다.

첨단 기술: PLC(프로그래밍 가능 논리 제어기), 센서, 소프트웨어를 사용하여 크레인 작업을 관리합니다.



12. 스케치







장점

높은 하중 용량

강도 강화: 더블 거더 설계는 싱글 거더 크레인에 비해 강도와 안정성이 더 뛰어나 더 무거운 하중을 들어 올릴 수 있습니다.

다재다능함: 다양한 무겁고 부피가 큰 재료를 처리할 수 있어 제조, 건설, 제철소와 같은 산업에 적합합니다.

향상된 안정성 및 안전성

견고한 구조: 두 개의 평행한 거더는 하중을 더욱 균등하게 분산시켜 구조적 변형 위험을 줄이고 전반적인 안정성을 향상시킵니다.

안전 기능: 사고를 예방하고 안전한 작동을 보장하기 위해 리미트 스위치, 과부하 보호, 비상 정지 등 다양한 안전 장치를 갖추고 있습니다.

개선된 호이스트 높이

더 큰 여유 공간: 더블 거더 설계로 더 높은 리프팅 높이와 더 큰 후크 이동이 가능해 높은 여유 공간 환경에서 하중을 들어올리는 데 적합합니다.

도달 범위 확대: 싱글 거더 크레인에 비해 작업 영역이 더 넓고 도달 범위가 향상되어 더욱 유연한 자재 취급이 가능합니다.

더 높은 리프팅 속도와 정밀도

효율적인 작동: 일반적으로 더 빠른 들어올리기 및 내리기 속도를 가능하게 하는 강력한 권상 메커니즘을 갖추고 있어 작업 효율성이 향상됩니다.

정밀한 제어: 무거운 하중의 정확한 위치 지정이 필요한 작업에 필수적인 하중 이동에 대한 정밀한 제어를 제공합니다.

더 긴 스팬

확장된 도달 범위: 더블 거더 설계로 지지대 사이의 스팬 길이를 늘려 작업 공간에서 더 넓은 적용 범위와 유연성을 제공합니다.

감소된 지지 요구 사항: 필요한 지지 기둥이 줄어들어 방해받지 않는 바닥 공간이 늘어나고 자재 이동이 수월해집니다.

더 긴 스팬

확장된 도달 범위: 더블 거더 설계로 지지대 사이의 스팬 길이를 늘려 작업 공간에서 더 넓은 적용 범위와 유연성을 제공합니다.

감소된 지지 요구 사항: 필요한 지지 기둥이 줄어들어 방해받지 않는 바닥 공간이 늘어나고 자재 이동이 수월해집니다.

내구성 및 신뢰성

견고한 구조: 혹독한 산업 환경과 무거운 하중을 견딜 수 있도록 설계되어 장기적인 내구성과 신뢰할 수 있는 성능을 보장합니다.

낮은 유지 관리 비용: 견고한 구조와 고품질 구성 요소를 갖추고 있어 일반적으로 가벼운 크레인 설계와 비교했을 때 유지 관리가 덜 필요합니다.





중공업

제조 시설:

조립 라인: 생산 라인을 따라 무거운 구성품이나 조립품을 들어올리고 옮기는 데 사용됩니다.

기계공장: 유지관리, 수리, 설치 시 대형 기계 및 장비의 취급을 용이하게 합니다.

제철소:

자재 취급: 생산 공정의 여러 단계 사이에 무거운 강철 빌릿, 코일 및 기타 자재를 이동합니다.

적재 및 하역: 운송 차량에서 원자재 및 완제품을 적재 및 하역하는 작업을 지원합니다.

건설

사이트 운영:

자재 취급: 건설 현장에서 철제 보, 콘크리트 패널, 조립식 구조물 등 건설 ​​자재를 이동합니다.

조립: 교량, 고층 빌딩, 산업 시설 등의 구조물을 조립하는 동안 대형 건설 구성품을 들어 올리고 위치를 조정합니다.

프리캐스트 콘크리트 공장:

생산: 주조 구역에서 보관 또는 운송 구역으로 프리캐스트 콘크리트 요소를 취급하고 운반하는 데 사용됩니다.

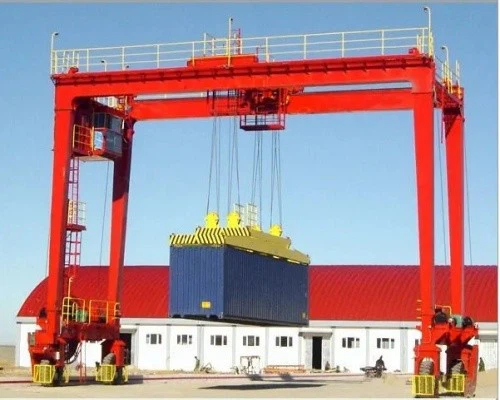

배송 및 항구

컨테이너 취급:

적재 및 하역: 항구 지역 내에서 선박, 기차, 트럭에 컨테이너를 싣고 내리는 작업을 합니다.

보관: 항구나 보관소 내에서 컨테이너의 이동을 원활하게 해줍니다.

대량화물 취급:

적재: 석탄, 곡물, 광물 등과 같은 대량의 자재를 선박이나 저장 시설에 적재하는 과정을 담당합니다.

창고 및 유통

대형 창고:

물류 취급: 대형 창고 시설 내에서 무거운 물품과 장비를 이동합니다.

재고 관리: 높은 선반이나 선반 시스템에 보관된 무거운 품목을 정리하고 찾는 데 도움을 줍니다.





디자인 및 엔지니어링

컨셉 디자인:

요구 사항 수집: 하중 용량, 범위, 리프팅 높이, 운영 환경을 포함한 고객의 요구 사항을 파악합니다.

예비 설계: 수집된 요구 사항을 토대로 초기 디자인 컨셉트와 레이아웃을 만듭니다.

세부 엔지니어링:

구조 분석: 세부적인 계산과 시뮬레이션을 수행하여 크레인 설계가 지정된 하중과 운영 조건을 처리할 수 있는지 확인합니다.

CAD 도면: 컴퓨터 지원 설계(CAD) 소프트웨어를 사용하여 자세한 엔지니어링 도면을 개발합니다. 여기에는 갠트리 구조, 호이스트 메커니즘 및 제어 시스템이 포함됩니다.

구성 요소 선택: 거더, 휠, 호이스트, 제어 시스템 등 크레인에 적합한 재료와 구성 요소를 선택합니다.

자재 조달

재료 선택:

고품질 자재: 크레인 구조와 구성품에 필요한 고품질 강철 및 기타 자재를 조달하세요.

공급업체 선택: 신뢰할 수 있는 공급업체로부터 구성 요소를 공급받고 해당 구성 요소가 필요한 사양과 표준을 충족하는지 확인하세요.

점검:

자재 검사: 생산에 사용되기 전에 입고된 자재의 품질과 사양 준수 여부를 검사합니다.

제작

절단 및 성형:

강철 절단: 플라즈마 커터나 톱과 같은 절단 도구를 사용하여 강철 판과 단면을 필요한 치수에 맞게 절단합니다.

성형: 굽힘 기계와 프레스를 사용하여 설계 요구 사항에 맞게 강철 구성품을 성형합니다.

용접 및 조립:

용접: 크레인 부품을 용접하여 조립합니다. 여기에는 갠트리 거더, 크로스 빔 및 기타 구조 요소가 포함됩니다.

조립: 메인 거더, 엔드 캐리지, 리프팅 메커니즘을 포함한 주요 구성품을 조립합니다.

구성 요소 통합

호이스트 및 트롤리:

호이스트 설치: 후크, 드럼, 윈치 등의 호이스트 메커니즘을 크레인 구조물에 설치합니다.

트롤리 조립: 거더를 따라 이동하는 트롤리 시스템을 조립하고 설치합니다.

여행 메커니즘:

크레인 이동 장치: 크레인이 활주로를 따라 이동할 수 있도록 바퀴와 구동 시스템을 포함한 이동 장치를 설치합니다.

트롤리 이동 메커니즘: 크레인의 거더를 따라 수평 이동이 가능하도록 트롤리 이동 시스템을 설정합니다.

전기 및 제어 시스템

배선 및 제어:

배선: 모터, 리미트 스위치, 센서 등 전기 배선과 부품을 설치합니다.

제어 시스템: 펜던트 제어, 무선 리모컨 또는 객실 제어 등을 포함할 수 있는 제어 시스템을 통합합니다.

안전 장치:

안전 시스템 설치: 과부하 보호 장치, 리미트 스위치, 경보 시스템 등의 안전 장치를 설치합니다.

테스트 및 품질 보증

조립 전 테스트:

구성 요소 테스트: 조립하기 전에 호이스트 및 제어 장치와 같은 개별 구성 요소가 제대로 작동하는지 테스트합니다.

최종 조립 테스트:

작동 테스트: 완전히 조립된 크레인에 대한 포괄적인 테스트를 수행합니다. 여기에는 하중 테스트, 이동 테스트, 안전 시스템 점검이 포함됩니다.

품질 검사: 크레인이 모든 설계 사양 및 안전 기준을 충족하는지 확인하기 위해 품질 보증 검사를 수행합니다.

페인팅 및 마무리

표면 준비:

청소: 크레인 표면을 청소하여 이물질, 녹, 오염 물질을 제거하세요.

표면 처리: 페인팅을 위한 표면을 준비하기 위해 처리작업을 합니다.

그림:

프라이밍: 강철을 부식으로부터 보호하기 위해 프라이머 코팅을 도포합니다.

마무리 코팅: 내구성과 미적인 면을 위해 마지막 페인트 코팅을 도포합니다.

배송 및 설치

수송:

물류: 크레인 구성요소를 설치 현장까지 운송하는 것을 계획하고 실행합니다.

취급: 운송 중 손상을 방지하기 위해 안전하게 취급하세요.

설치:

현장 조립: 크레인을 현장에서 조립합니다. 여기에는 거더 구조를 세우고, 호이스트를 설치하고, 이동 메커니즘을 설정하는 작업이 포함됩니다.

최종 조정: 최적의 성능을 위해 필요한 조정을 하고 크레인을 미세 조정합니다.

시운전 및 교육

위탁:

시스템 점검: 최종 점검을 수행하고 모든 시스템이 올바르게 작동하는지 확인합니다.

인증: 규제 기관으로부터 필요한 인증이나 승인을 받으세요.

운영자 교육:

교육: 크레인 운전자와 유지 보수 인력에게 크레인의 작동 및 안전 기능에 대한 교육을 제공합니다.

유지 보수 및 지원

설치 후 지원:

유지 보수 서비스: 크레인이 양호한 작동 상태를 유지하도록 지속적인 유지 보수 서비스와 지원을 제공합니다.

고객 지원: 필요에 따라 기술 지원과 도움을 제공합니다.





회사는 지능형 장비 관리 플랫폼을 설치하고, 핸들링 및 용접 로봇 310대(세트)를 설치했습니다. 계획이 완료되면 500대(세트)가 넘을 것이고, 장비 네트워킹 비율은 95%에 도달할 것입니다. 32개의 용접 라인이 사용 중이고, 50개가 설치될 예정이며, 전체 제품 라인의 자동화 비율은 100%에 도달했습니다.

인기 탭: 후크가 있는 더블 거더 갠트리 크레인, 중국 후크가 있는 더블 거더 갠트리 크레인 제조업체, 공급업체, 공장
