오버헤드 여행

1. 오버헤드 트래블링은 수평 경로를 따라 무거운 하중을 들어올리고 옮기는 데 사용되는 크레인 유형입니다. 작업 영역 위로 이동하도록 설계되어 다양한 산업 응용 분야에 효율적이고 다재다능한 리프팅 솔루션을 제공합니다. 오버헤드 트래블링 크레인은 일반적으로 제조, 창고, 운송장 및 건설 현장에서 사용됩니다.

2. 개요

오버헤드 트래블링(overhead traveling), 오버헤드 크레인 또는 브릿지 크레인이라고도 하는 크레인은 작업 영역의 너비를 가로지르는 브릿지와 브릿지를 따라 이동하는 트롤리로 구성됩니다. 이 크레인 시스템은 작업 영역의 전체 범위에 걸쳐 하중을 들어올리고 이동할 수 있어 자재 취급에 유연성과 효율성을 제공합니다.

3. 싱글 거더 오버헤드 크레인

설명: 엔드 트럭으로 지지되는 단일 교량 거더가 특징입니다. 가벼운 하중과 더 작은 스팬 요구 사항에 적합합니다.

장점: 비용 효율적이고 설계가 간단하여 하중 용량이 낮고 경간이 짧은 시설에 적합합니다.

4. 결론

오버헤드 이동 크레인은 다양한 산업 및 상업 환경에서 필수적인 도구로, 효율적이고 다재다능한 리프팅 솔루션을 제공합니다. 견고한 디자인, 다양한 응용 분야에 대한 적응성, 고급 안전 기능을 갖추고 있어 자재 취급 작업에서 생산성과 안전을 향상시키는 데 중요한 역할을 합니다.

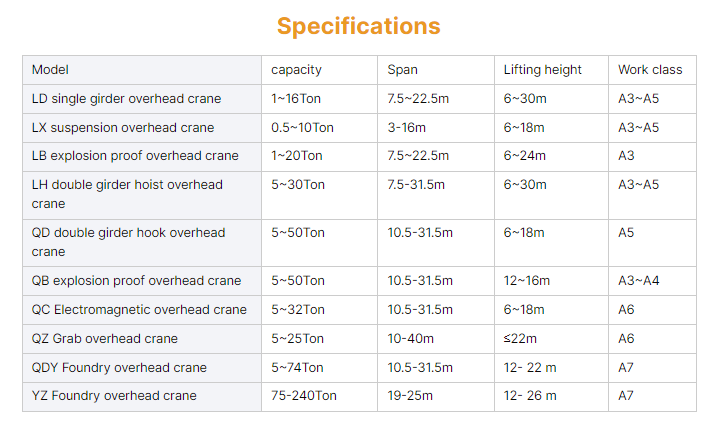

최대 리프팅 높이: 30M

보증 기간: 1년

무게(KG):2000kg

최대 리프팅 하중: 20톤

스팬: 3~22.5m 또는 맞춤형

스팬:7.5-40m

근무시간 : M3~M8(A3~A7)



메인 빔

오버헤드 트래블링은 수평 경로를 따라 무거운 하중을 들어올리고 옮기는 데 사용되는 크레인 유형입니다. 작업 영역 위로 이동하도록 설계되어 다양한 산업 응용 분야에 효율적이고 다재다능한 리프팅 솔루션을 제공합니다. 오버헤드 트래블링 크레인은 일반적으로 제조, 창고, 운송장 및 건설 현장에서 사용됩니다.

설계 및 건설

재료

일반적인 재료: 일반적으로 고강도 구조용 강철이나 합금 강철로 만들어서 무거운 하중과 응력을 견딥니다. 단면 유형: 설계 요구 사항에 따라 I형 빔, 박스 거더 또는 T형 단면을 포함한 다양한 강철 단면으로 구성할 수 있습니다.

3. 메인 빔의 종류

싱글 거더: 엔드 트럭으로 지지되는 단일 수평 빔. 가벼운 하중과 짧은 스팬에 적합합니다.

4. 결론

오버헤드 트래블링의 메인 빔은 지지력, 안정성 및 하중 지지 기능을 제공하는 중요한 구성 요소입니다. 설계, 재료 선택 및 구조는 크레인의 안전하고 효율적인 작동을 보장하는 데 중요합니다. 메인 빔의 적절한 유지 관리 및 검사는 성능을 유지하고 크레인의 작동 수명을 연장하는 데 필수적입니다.

리프팅 시스템

1. 오버헤드 트래블링 크레인의 리프팅 시스템은 하중을 들어올리고 내리는 중요한 기능을 담당합니다. 정밀하고 효율적인 재료 취급을 제공하기 위해 함께 작동하는 여러 가지 핵심 구성 요소로 구성됩니다.

2. 주요 구성 요소

가. 호이스트

설명: 호이스트는 하중을 들어올리고 내리는 주요 장치입니다. 일반적으로 모터, 드럼, 리프팅 메커니즘이 포함됩니다.

유형:

전기 호이스트: 전기 모터를 사용하여 드럼을 구동하고 하중을 들어올립니다. 신뢰성과 제어 용이성 때문에 일반적으로 사용됩니다.

수동 호이스트: 핸드 체인이나 크랭크를 사용하여 수동으로 작동하며, 가벼운 하중이나 전원 공급이 불가능한 상황에 적합합니다.

b. 드럼

설명: 드럼은 리프팅 로프나 체인이 감겨 있는 원통형 구성 요소입니다.

기능: 드럼이 회전하면서 로프나 체인을 감거나 풀어서 호이스트가 하중을 들어올리거나 내릴 수 있도록 합니다.

c. 리프팅 로프 또는 체인

설명: 리프팅 로프(일반적으로 강철로 만들어짐) 또는 체인(합금 강철로 만들어짐)은 하중을 호이스트에 연결하는 데 사용됩니다.

기능: 호이스트에서 하중으로 리프팅 힘을 전달합니다. 로프나 체인은 최대 하중 용량을 처리할 만큼 충분히 강해야 합니다.

3. 결론

오버헤드 트래블링 크레인의 리프팅 시스템은 효율적이고 안전한 하중 처리를 위해 설계된 중요한 구성 요소입니다. 호이스트, 드럼, 로프 또는 체인을 포함한 다양한 요소와 안전 기능을 통해 하중의 정확한 리프팅 및 하강을 보장합니다. 리프팅 시스템의 적절한 설계, 유지 관리 및 작동은 다양한 산업 및 상업 응용 분야에서 성능과 안전을 극대화하는 데 필수적입니다.



3. 엔드 빔

1. 엔드 빔은 엔드 트럭 또는 엔드 캐리지라고도 하며, 오버헤드 주행 크레인의 필수 구성 요소입니다. 메인 빔(교량 거더)을 지지하고 크레인이 지지 레일 또는 갠트리를 따라 이동할 수 있도록 합니다.

2. 설계 및 시공

a. 구성 요소

엔드 캐리지: 휠이나 트랙을 고정하고 메인 빔을 지지하는 구조물입니다. 여기에는 다음이 포함됩니다.

휠: 레일이나 갠트리를 따라 움직이는 견고한 휠 또는 롤러. 크레인의 하중을 처리하고 원활한 이동을 용이하게 하도록 설계되었습니다.

베어링: 바퀴를 지지하고 마찰을 줄여 크레인의 부드럽고 효율적인 움직임을 보장합니다.

프레임: 엔드 빔 프레임은 바퀴를 지지하고 메인 빔에 부착되는 견고한 구조입니다. 일반적으로 고강도 강철 또는 기타 내구성 있는 소재로 만들어집니다.

b. 재료

건축 자재: 일반적으로 내구성과 하중 지지 능력을 보장하기 위해 고강도 구조용 강철로 제작됩니다.

부식 방지: 특히 혹독한 환경에서는 녹과 부식을 방지하기 위해 보호 코팅이나 페인트를 처리하는 경우가 많습니다.

3. 결론

오버헤드 트래블링 크레인의 엔드 빔은 크레인 시스템에 지지력, 안정성 및 이동성을 제공하는 중요한 구성 요소입니다. 설계, 재료 및 유지 관리가 크레인의 효율적인 작동과 안전을 보장하는 데 중요합니다. 엔드 빔의 적절한 설치, 정렬 및 정기적인 검사는 오버헤드 트래블링 크레인의 전반적인 성능과 안정성에 기여합니다.











4. 크레인 주행 메커니즘

1. 크레인 주행 메커니즘은 오버헤드 주행 크레인의 중요한 구성 요소로, 레일이나 갠트리 구조를 따라 수평으로 이동할 수 있게 해줍니다. 이 메커니즘은 작업 영역 내에서 하중을 정확하게 배치하는 데 필수적입니다.

2. 주요 구성 요소

a. 엔드 트럭(엔드 캐리지)

설명: 엔드 트럭은 크레인의 메인 빔의 양쪽 끝에 장착된 조립품입니다. 레일이나 갠트리를 따라 이동하는 휠이나 롤러를 수용합니다.

기능: 메인 빔을 지지하고 크레인의 이동 메커니즘을 제공합니다.

b. 바퀴 또는 롤러

설명: 바퀴나 롤러가 끝 트럭에 장착되고 지지 레일이나 거트리를 따라 움직입니다.

기능: 크레인의 수평 이동을 용이하게 합니다. 바퀴는 일반적으로 내구성이 뛰어나며 크레인의 하중을 처리하도록 설계되었습니다.

c. 레일 또는 갠트리

설명: 레일은 건물 구조나 지지 기둥에 장착된 수평 트랙입니다. 갠트리는 레일을 지지하고 크레인 경로를 제공하는 구조물입니다.

기능: 크레인이 이동하는 트랙을 제공합니다. 레일은 일반적으로 하중과 응력을 견딜 수 있도록 고강도 강철로 만들어집니다.

3.운영

수평 이동

이동: 크레인은 엔드 트럭의 바퀴를 돌려 수평으로 이동합니다. 구동 메커니즘이 이 움직임을 구동하여 크레인이 작업 영역의 전체 범위를 커버할 수 있습니다.

제어: 이동은 제어판이나 원격 제어를 통해 제어되며, 운전자는 이동 속도와 방향을 조정할 수 있습니다.

4. 결론

크레인 주행 메커니즘은 오버헤드 주행 크레인의 기본 구성 요소로, 작업 구역을 가로질러 수평으로 이동할 수 있게 해줍니다. 엔드 트럭, 휠, 레일, 구동 메커니즘을 포함한 설계는 효율적이고 안전한 작동을 보장하는 데 중요합니다. 적절한 유지 관리, 정렬 및 안전 기능은 다양한 산업 및 상업 분야에서 크레인의 전반적인 성능과 안정성에 기여합니다.

5.트롤리 주행 메커니즘

1. 트롤리 주행 메커니즘은 오버헤드 주행 크레인의 중요한 구성 요소로, 메인 빔(교량 거더)을 가로지르는 트롤리의 수평 이동을 담당합니다. 이 메커니즘은 작업 영역 내에서 하중의 정확한 위치를 가능하게 합니다.

2. 주요 구성 요소

가. 트롤리

설명: 트롤리는 메인 빔을 따라 수평으로 움직이는 캐리지입니다. 호이스트 시스템을 지지하고 하중을 운반합니다.

기능: 호이스트를 위한 플랫폼을 제공하고 하중을 메인 빔을 따라 앞뒤로 이동할 수 있도록 합니다.

b. 이동 휠 또는 롤러

설명: 트롤리에는 메인 빔에 장착된 레일이나 트랙을 따라 움직이는 바퀴나 롤러가 장착되어 있습니다.

기능: 메인 빔의 길이를 따라 트롤리의 수평 이동을 용이하게 합니다.

c. 구동 메커니즘

설명: 구동 장치에는 트롤리의 움직임에 동력을 제공하는 모터, 기어박스, 변속 시스템이 포함됩니다.

기능: 모터 동력을 기계적 운동으로 변환하여 트롤리를 메인 빔을 따라 구동합니다.

3.운영

a. 수평 이동

이동: 트롤리는 바퀴나 롤러를 회전시켜 메인 빔을 따라 수평으로 이동합니다. 구동 메커니즘이 이 움직임을 구동하여 트롤리가 빔의 길이를 가로지르도록 합니다.

제어: 움직임은 제어판이나 원격 제어를 통해 제어되며, 작업자는 속도와 방향을 조정할 수 있습니다.

b. 속도 제어

가변 속도: 트롤리 주행 장치에는 종종 작동 요구에 따라 정밀한 조정을 가능하게 하는 가변 속도 제어 기능이 있습니다.

정밀도: 정확한 하중 위치 지정 및 원활한 작동을 보장합니다.

4. 결론

트롤리 주행 메커니즘은 오버헤드 주행 크레인의 중요한 구성 요소로, 메인 빔을 따라 정확한 수평 이동을 가능하게 합니다. 트롤리, 휠, 구동 메커니즘 및 안전 기능을 포함한 설계는 효율적이고 안전한 하중 처리를 보장합니다. 적절한 유지 관리, 정렬 및 안전 조치는 다양한 산업 및 상업 응용 분야에서 트롤리 주행 메커니즘의 성능과 안정성을 극대화하는 데 필수적입니다.

6. 크레인 휠

1. 크레인 휠은 오버헤드 주행 크레인의 주행 메커니즘의 중요한 구성 요소입니다. 크레인이 지지 레일이나 갠트리를 따라 수평으로 이동할 수 있도록 합니다.

2. 기능과 목적

a. 수평 이동

주요 역할: 크레인 휠은 크레인이 레일이나 거트리를 따라 움직일 수 있도록 하여 작업 영역 전체를 커버할 수 있도록 해줍니다.

중요성: 크레인의 이동성에 필수적이며, 하중의 정확한 위치를 가능하게 합니다.

b. 하중 지지

하중 지지: 크레인 바퀴는 크레인의 무게, 하중, 그리고 작동 중 발생하는 추가적인 응력을 지지합니다.

분배: 레일이나 거트리 전체에 하중을 균등하게 분산시켜 마모를 줄이고 안정성을 보장합니다.

3. 설계 및 시공

a. 구성 요소

휠 허브: 휠의 중앙 부분으로, 축이나 샤프트에 장착됩니다. 일반적으로 부드러운 회전을 위한 베어링이 들어 있습니다.

휠 림: 레일이나 갠트리와 접촉하는 휠의 바깥쪽 가장자리입니다. 내구성과 내마모성을 위해 설계되었습니다.

베어링: 바퀴가 축을 중심으로 원활하게 회전할 수 있도록 하는 내부 구성 요소입니다.

b. 재료

건축 자재: 일반적으로 고강도 합금강이나 주철로 만들어져 무거운 하중을 처리하고 작동 시 발생하는 스트레스를 견뎌냅니다.

코팅: 녹과 부식을 방지하기 위해 보호 코팅이나 페인트로 처리하는 경우가 많습니다.

4.운영

가. 운동

롤링: 크레인 휠은 레일이나 갠트리를 따라 굴러가며 크레인이 수평으로 이동할 수 있도록 합니다. 휠의 매끄러운 회전은 효율적인 작동에 중요합니다.

구동 메커니즘: 바퀴는 종종 모터와 기어박스 시스템으로 구동되어 회전에 동력을 공급하고 크레인의 통제된 움직임을 가능하게 합니다.

b. 속도 제어

가변 속도: 속도 제어 메커니즘을 통해 크레인의 움직임을 정밀하게 조정하여 정확한 하중 위치를 보장합니다.

제동: 통합 제동 시스템은 속도를 제어하고 크레인을 안전하게 멈추는 데 도움이 됩니다.

5. 결론

크레인 휠은 오버헤드 주행 크레인의 중요한 구성 요소로, 수평 이동을 가능하게 하고 크레인의 하중을 지지합니다. 설계, 재료 및 유지 관리가 원활하고 효율적인 작동을 보장하는 데 중요합니다. 정기적인 검사와 적절한 정렬은 다양한 산업 및 상업 분야에서 크레인의 전반적인 성능, 안전성 및 신뢰성에 기여합니다.





7.크레인 후크

1. 크레인 후크는 오버헤드 트래블링 크레인의 중요한 구성 요소로, 하중을 고정하고 들어올리는 역할을 합니다. 무거운 무게를 처리하고 안전하고 효율적인 자재 취급을 보장하도록 설계되었습니다.

2. 기능과 목적

a. 하중 고정

주요 역할: 크레인 후크는 하중을 크레인의 리프팅 시스템에 연결하는 데 사용됩니다.

중요도: 들어올리고, 내리고, 운반하는 동안 하중이 안전하게 고정되도록 보장합니다.

b. 리프팅 및 위치 지정

기능: 크레인이 작업 영역 내에서 무거운 자재나 장비를 들어올리고, 옮기고, 위치 지정할 수 있도록 합니다.

3. 설계 및 시공

a. 구성 요소

후크 본체: 후크의 주요 부분으로, 일반적으로 단일 단조 강철 조각으로 되어 있으며 상당한 응력과 변형을 견딜 수 있도록 설계되었습니다.

래치 또는 안전 장치: 실수로 풀리는 것을 방지하여 하중을 고정하는 데 도움이 되는 메커니즘입니다. 스프링이 장착된 래치 또는 기타 잠금 메커니즘일 수 있습니다.

후크 팁: 하중이 부착되는 후크의 뾰족한 끝. 들어올리는 데 따른 스트레스를 감당하기 위해 종종 강화됩니다.

b. 재료

건축 자재: 일반적으로 고강도 합금강이나 단조강으로 만들어 내구성과 하중 지지력을 보장합니다.

코팅: 부식을 방지하고 후크의 수명을 연장하기 위해 보호 코팅이나 페인트로 처리하는 경우가 많습니다.

4.운영

a. 첨부 파일

하중 고정: 후크는 하중을 고정하는 데 사용되며, 들어올리는 지점에 직접 걸거나 슬링, 체인 또는 기타 액세서리를 사용합니다.

하중 취급: 들어올리고 위치를 조정할 때 하중이 안전하게 고정되도록 보장합니다.

b. 운동

들어올리기 및 내리기: 크레인 후크는 호이스트 시스템과 함께 작동하여 하중을 부드럽고 정확하게 들어올리고 내립니다.

위치 지정: 작업 영역 내에서 하중의 정확한 위치를 지정할 수 있습니다.

5. 결론

크레인 후크는 오버헤드 이동 크레인의 중요한 구성 요소로, 하중을 안전하게 들어올리고 처리하도록 설계되었습니다. 그 구조, 재료 및 안전 기능은 효율적이고 안전한 작동을 보장하는 데 중요합니다. 정기적인 유지 관리, 검사 및 안전 지침 준수는 다양한 산업 및 상업 응용 분야에서 후크의 성능과 안정성을 유지하는 데 필수적입니다.



8. 모터

1. 오버헤드 트래블링 크레인의 모터는 크레인의 움직임과 작동에 동력을 공급하는 핵심 구성 요소입니다. 크레인을 레일이나 갠트리를 따라 구동하고 호이스트 및 트롤리 시스템을 작동하는 데 필요한 힘을 제공합니다.

2. 기능과 목적

a. 드라이빙 무브먼트

주요 역할: 모터는 레일이나 거트리를 따라 크레인의 움직임에 동력을 공급하여 크레인의 수평 이동을 가능하게 합니다.

중요성: 작업 영역 내에서 크레인을 정확한 위치에 배치하고 효율적인 자재 취급에 필수적입니다.

b. 호이스트 및 트롤리 시스템 작동

기능: 호이스트 및 트롤리 시스템을 작동하는 데 필요한 힘을 제공하여 하중의 들어올리기, 내리기, 수평 이동이 가능합니다.

3. 설계 및 시공

a. 모터 하우징

설명: 모터 하우징은 내부 구성품을 보호하고 장착을 위한 구조를 제공합니다.

재료: 일반적으로 주철이나 알루미늄과 같은 내구성 있는 재료로 만들어지며, 환경 조건에 견딜 수 있는 보호 코팅이 되어 있습니다.

b. 와인딩 및 브러시

설명: 권선은 모터에서 자기장을 생성하는 전기 코일입니다. 브러시(DC 모터)는 회전하는 정류자에 전기를 전달합니다.

기능: 전기 에너지를 기계적 운동으로 변환하여 모터 작동에 필수적입니다.

c. 냉각 시스템

설명: 모터에는 작동 중 발생하는 열을 발산하기 위한 팬이나 환기 장치와 같은 냉각 시스템이 내장되어 있는 경우가 많습니다.

기능: 과열을 방지하고 안정적인 성능을 보장합니다.

4.운영

a. 동력 전달

메커니즘: 모터의 회전력은 기어박스나 직접 커플링을 통해 크레인의 바퀴나 다른 이동 부품으로 전달됩니다.

제어: 모터 속도와 방향은 제어판이나 원격 제어를 통해 제어되며, 운전자는 크레인의 움직임을 조정할 수 있습니다.

b. 속도 및 토크 제어

가변 속도: 많은 크레인에는 작동 요구에 따라 모터 출력을 조정하는 가변 속도 제어 기능이 있습니다.

토크 제어: 모터가 부하를 처리하고 작동 중에 성능을 유지할 수 있도록 보장합니다.

5. 결론

오버헤드 트래블링 크레인의 모터는 크레인의 움직임과 운영 시스템에 동력을 공급하는 데 필수적입니다. 설계, 유형 및 유지 관리가 효율적이고 안정적인 작동을 보장하는 데 중요합니다. 모터의 적절한 선택, 설치 및 정기적인 유지 관리가 다양한 산업 및 상업 분야에서 크레인의 전반적인 성능과 안전성에 기여합니다.

.



9.소리와 빛 경보 시스템& 리미트 스위치

사운드 및 라이트 알람 시스템은 리미트 스위치와 함께 오버헤드 이동 크레인의 중요한 안전 기능입니다. 이는 잠재적인 문제에 대해 작업자에게 경고하고 사고를 예방하여 안전을 강화합니다. 자세한 개요는 다음과 같습니다.

1. 소리와 빛 경보 시스템

가. 목적

안전 경고: 크레인의 작동 상태나 잠재적 위험에 대해 운전자와 직원에게 청각적, 시각적 경고를 제공합니다.

사고 방지: 크레인의 움직임이나 시스템 오작동에 대한 경고를 통해 사고를 방지합니다.

b. 구성 요소

사운드 알람: 일반적으로 주의를 끌기 위해 큰 소리를 내는 부저나 경적 소리로 구성됩니다. 장비 오작동이나 다가오는 위험과 같은 상황을 알리는 데 사용됩니다.

가벼운 알람: 크레인에 장착된 깜박이는 불빛이나 비콘을 포함합니다. 크레인이 작동 중이거나 오작동이 발생할 때와 같이 경고를 시각적으로 표시합니다.

c. 운영

활성화: 하중 한도 초과, 이동 한도 접근, 시스템 오류 감지 등 특정 조건에 의해 알람이 활성화됩니다.

표시: 사운드 알람은 청각적 신호를 제공하고, 라이트 알람은 시각적 신호를 제공하여 작업자와 주변 직원이 크레인 상태를 더 쉽게 알 수 있도록 해줍니다.

d. 알람 유형

경고 알람: 크레인이 이동 한계에 도달하는 등 주의가 필요한 비중요한 상황에 대한 알림을 제공합니다.

비상 경보: 과부하 상태나 시스템 오류 등 즉각적인 조치가 필요한 중대한 상황을 알립니다.

e. 설치 및 유지 관리

위치: 경보기는 작업자와 근처 인원이 쉽게 보고 들을 수 있는 위치에 설치해야 합니다.

테스트: 알람이 올바르고 효과적으로 작동하는지 확인하려면 정기적인 테스트와 유지관리가 필요합니다.

2. 리미트 스위치

가. 목적

이동 제한: 크레인이 지정된 제한을 넘어 이동하지 않도록 하여 크레인과 주변 구조물에 잠재적인 손상을 방지합니다.

과부하 방지: 크레인이 안전한 작동 매개변수를 초과하여 작동하지 않도록 하세요.

b. 구성 요소

스위치 메커니즘: 크레인이 이동 경로의 끝에 도달하거나 사전 정의된 조건에 도달했을 때를 감지하는 기계적 또는 전자적 스위치를 포함합니다.

액추에이터: 리미트 스위치와 물리적으로 상호 작용하여 활성화하는 구성 요소입니다. 레버, 롤러 또는 스위치를 트리거하는 다른 기계적 부품일 수 있습니다.

c. 리미트 스위치의 종류

이동 제한 스위치: 크레인의 이동 경로 끝에 설치되어 크레인이 더 이상 움직이지 않도록 하고 손상을 방지합니다.

과부하 제한 스위치: 크레인이 정격 용량을 초과하는 하중을 들어올릴 경우 이를 감지하여 경보를 울리거나 시스템을 종료합니다.

d. 운영

활성화: 크레인이 이동 한계에 도달하거나 안전한 작동 매개변수를 초과하는 조건에 직면하면 제한 스위치가 활성화됩니다.

대응: 리미트 스위치가 활성화되면 제어 시스템에 신호를 보내 움직임을 중단하거나 안전 프로토콜을 활성화합니다.

e. 설치 및 유지 관리

배치: 리미트 스위치는 크레인의 이동 경로와 작동 한계를 효과적으로 모니터링할 수 있는 위치에 설치해야 합니다.

교정: 정확한 작동을 보장하고 잘못된 트리거 또는 활성화 누락을 방지하려면 정기적인 교정 및 조정이 필요합니다.

검사: 마모, 손상 또는 정렬 불량을 점검하기 위해 정기적인 검사가 필요합니다.

3. 통합 및 이점

a. 향상된 안전성

사전 경고: 소리와 빛 경보는 사전 경고를 제공하여 운영자와 주변 인원에게 잠재적인 문제에 대해 충분히 경고할 수 있습니다.

제한 제어: 제한 스위치는 크레인이 안전한 한계를 넘어 작동하지 않도록 방지하여 사고 및 장비 손상의 위험을 줄여줍니다.

b. 운영 효율성

가동 중단 시간 단축: 알람과 제한 스위치가 제대로 작동하면 사고와 장비 손상 가능성이 줄어들어 작업이 중단되는 일이 줄어듭니다.

개선된 모니터링: 운영자는 중요한 문제를 방지하기 위한 안전 시스템이 제대로 구축되어 있다는 확신을 가지고 작업에 집중할 수 있습니다.

c. 규정 준수

표준: 제한 스위치와 함께 소리와 빛 경보 기능을 통합하면 안전 규정과 산업 표준을 준수하는 데 도움이 됩니다.

3. 결론

사운드 및 라이트 알람 시스템과 리미트 스위치는 오버헤드 이동 크레인의 필수적인 안전 기능입니다. 이들은 중요한 경고를 제공하고 안전하지 않은 상황을 방지하여 크레인의 안전하고 효율적인 작동을 보장합니다. 이러한 시스템의 적절한 설치, 정기적인 유지 관리 및 교정은 효율성을 유지하고 안전한 작업 환경을 보장하는 데 중요합니다.

10. 안전 장치

1. 과부하 보호

가. 목적

과부하 방지: 크레인과 그 구성품이 과도한 하중으로 인해 손상되는 것을 방지합니다.

안전 보장: 크레인이 설계된 하중 한도 내에서 작동하는지 확인합니다.

b. 구성 요소

로드 셀: 하중의 무게를 측정하고 제어 시스템에 피드백을 제공합니다.

과부하 센서: 하중이 크레인의 정격 용량을 초과할 경우 경보가 울리거나 자동으로 종료됩니다.

c. 운영

모니터링: 지속적으로 화물 무게를 모니터링합니다.

대응: 과부하 조건이 감지되면 경보를 작동시키거나 크레인을 멈춥니다.

2. 리미트 스위치

가. 목적

이동 제한 제어: 크레인이 의도한 이동 제한을 넘어 움직이지 않도록 합니다.

안전한 작동 보장: 크레인과 주변 구조물의 충돌 및 손상을 방지합니다.

b. 구성 요소

기계식 스위치: 크레인 이동의 물리적 한계를 감지합니다.

전자 센서: 크레인의 이동 부품 위치를 모니터링합니다.

c. 운영

활성화: 이동 한도에 도달하면 크레인의 움직임을 멈춥니다.

대응: 움직임을 중단하거나 안전 프로토콜을 활성화하기 위한 신호를 보냅니다.

3. 비상 정지 시스템

가. 목적

즉각적 정지: 비상시 크레인 작동을 신속히 멈출 수 있는 수단을 제공합니다.

인력 보호: 안전하지 않은 상황이나 사고에 신속하게 대응할 수 있습니다.

b. 구성 요소

비상 정지 버튼: 작업자와 안전 인력이 쉽게 접근할 수 있는 위치에 있습니다.

제어 시스템 통합: 크레인 제어 시스템에 연결되어 모든 작업을 중단합니다.

c. 운영

활성화: 비상 정지 버튼을 누르면 모든 크레인 움직임이 즉시 멈춥니다.

대응: 크레인의 전원을 끄고 작업을 중단합니다.

4. 충돌 방지 시스템

가. 목적

충돌 방지: 장애물이나 다른 장비와의 우발적 충돌을 방지합니다.

장비와 인력 보호: 혼잡한 지역에서 안전한 운영을 보장합니다.

b. 구성 요소

센서: 장애물이나 다른 크레인의 존재를 감지합니다.

알람: 운전자에게 잠재적인 충돌 위험을 경고합니다.

c. 운영

감지: 센서가 크레인 주변 환경을 모니터링하여 장애물이 있는지 확인합니다.

대응: 충돌이 임박하면 경보나 자동 정지 장치를 작동시킵니다.

5. 하중 흔들림 제어

가. 목적

하중 흔들림 감소: 이동 중에 하중의 흔들림이나 요동을 최소화합니다.

안정성 향상: 하중 처리의 제어력과 정밀성이 향상됩니다.

b. 구성 요소

흔들림 제어 시스템: 센서와 제어 알고리즘을 사용하여 하중 흔들림을 감지하고 대응합니다.

능동적 댐핑 메커니즘: 크레인의 움직임을 조정하여 하중을 안정화합니다.

c. 운영

모니터링: 하중 변동을 지속적으로 모니터링합니다.

대응: 흔들림을 최소화하고 안정성을 유지하기 위해 크레인 움직임을 조정합니다.

11. 제어 모드

1. 수동 제어

가. 설명

운전자 제어: 크레인 운전자가 수동 제어 장치를 사용하여 크레인을 직접 작동시킵니다.

제어 유형: 조이스틱, 푸시 버튼, 펜던트 제어 등이 포함됩니다.

b. 구성 요소

펜던트 컨트롤러: 크레인의 움직임을 제어하는 ​​데 사용되는 버튼이나 조이스틱이 있는 휴대형 장치입니다.

제어판: 운전실 내부나 크레인 근처의 고정된 위치에 있습니다.

c. 운영

이동: 운전자는 크레인의 이동, 권상, 트롤리 기능을 수동으로 제어합니다.

정밀도: 크레인의 동작에 대한 직접적이고 즉각적인 제어를 제공합니다.

2. 원격 제어

가. 설명

무선 제어: 크레인은 무선 제어 장치를 통해 원격으로 작동되므로, 운전자는 멀리서도 크레인을 제어할 수 있습니다.

제어 유형: 무선 조종 펜던트나 핸드헬드 장치가 포함됩니다.

b. 구성 요소

원격 제어 장치: 크레인에 제어 신호를 전송하는 무선 장치입니다.

수신기: 크레인에 설치되어 원격 제어 장치로부터 명령을 받고 해석합니다.

c. 운영

이동: 운전자는 원격 제어 장치를 사용하여 크레인 이동, 호이스트 및 기타 기능을 명령합니다.

범위: 안전한 거리에서 조종이 가능하여 가시성과 안전성이 향상됩니다.

배터리 수명: 리모컨은 정기적인 유지관리와 배터리 교체가 필요합니다.

3. 캐빈 컨트롤

가. 설명

운전실: 크레인은 크레인 위나 근처에 있는 운전실에서 조종됩니다.

제어 장치 유형: 조종실 내의 조이스틱, 버튼, 레버 등이 포함됩니다.

b. 구성 요소

운전실: 운전자가 앉아서 크레인을 조종하는 크레인의 밀폐된 공간입니다.

제어판: 크레인을 작동하는 데 필요한 모든 제어 장치가 포함되어 있습니다.

c. 운영

이동: 운전자는 캐빈 내부의 제어 장치를 사용해 크레인의 움직임과 기능을 관리합니다.

가시성: 크레인 작동 영역을 잘 볼 수 있습니다.

4. 자동 제어

가. 설명

자동 작동: 크레인은 사전 설정된 프로그램이나 명령에 따라 자동으로 작동합니다.

제어 시스템 유형: PLC(프로그래밍 가능 논리 컨트롤러)와 컴퓨터 기반 시스템이 포함됩니다.

b. 구성 요소

제어 소프트웨어: 크레인의 움직임과 작업을 지시하는 프로그램입니다.

센서 및 피드백 시스템: 정확한 작동을 위해 제어 시스템에 실시간 데이터를 제공합니다.

c. 운영

이동: 크레인은 미리 프로그래밍된 경로를 따르거나 센서의 실시간 입력에 반응합니다.

정밀도: 작업에서 높은 정밀도와 반복성을 제공합니다.

5. 반자동 제어

가. 설명

수동 및 자동의 결합: 수동 제어와 자동 기능을 결합합니다.

기능 유형: 수동 이동 제어를 갖춘 자동 호이스트가 포함됩니다.

b. 구성 요소

수동 제어: 수동 작동을 위한 조이스틱이나 버튼.

자동화 시스템: 들어올리기나 화물 위치 지정과 같은 특정 기능을 위한 시스템입니다.

c. 운영

이동: 작업자는 크레인의 특정 부분을 수동으로 제어하는 ​​반면, 자동화는 다른 부분을 처리합니다.

정밀도: 수동의 유연성과 자동의 정밀도 간의 균형을 제공합니다.





스케치







1. 바닥 공간 활용 극대화

가. 설명

수직 리프팅: 오버헤드 이동식 크레인은 작업 영역 위에서 작동하여 수직 공간을 활용하고, 다른 활동을 위한 바닥 공간을 확보합니다.

보관 공간 증가: 보관이나 기타 장비를 위한 바닥 공간을 더 잘 활용할 수 있습니다.

b. 혜택

향상된 공간 효율성: 작업장의 잡동사니를 줄이고 운영 공간을 늘립니다.

유연성: 제한된 지상 공간에서도 자재 취급이 용이합니다.

2. 향상된 하중 처리 효율성

가. 설명

효율적인 리프팅: 정밀하고 쉽게 무거운 하중을 들어올리고 운반할 수 있습니다.

속도와 정확성: 작업 영역 내에서 재료를 빠르고 정확하게 이동합니다.

b. 혜택

생산성 향상: 자재 처리 프로세스가 가속화되어 생산성이 더욱 높아집니다.

수동 노동 감소: 수동으로 들어올리고 운반해야 할 필요성이 최소화되어 전반적인 효율성이 향상됩니다.

3. 강화된 안전성

가. 설명

안전 기능: 리미트 스위치, 과부하 보호, 경보 등 다양한 안전 장치를 갖추고 있습니다.

위험 감소: 수동 처리 및 관련 위험을 최소화합니다.

b. 혜택

사고 예방: 수동 자재 취급과 관련된 사고 및 부상 위험을 줄여줍니다.

운영자 보호: 운영자와 주변 인력을 보호하는 기능을 제공합니다.

4. 다양성

가. 설명

다양한 용도: 제조, 창고, 건설을 포함한 광범위한 용도에 적합합니다.

적응성: 다양한 리프팅 부착물 및 액세서리와 함께 사용할 수 있습니다.

b. 혜택

다양한 사용 사례: 다양한 산업과 응용 분야에서 효과적입니다.

유연한 운영: 다양한 유형의 하중 및 취급 요구 사항에 맞게 조정 가능합니다.

5. 정밀도와 제어

가. 설명

정밀 제어: 하중 위치 및 이동에 대한 정밀한 제어를 제공합니다.

자동화 옵션: 정확도 향상을 위해 자동화된 제어가 가능합니다.

b. 혜택

정확한 위치 지정: 하중을 정확하게 배치하여 오류를 줄입니다.

일관된 성능: 안정적이고 반복 가능한 작업을 보장합니다.

6. 증가된 하중 용량

가. 설명

대용량: 크레인의 설계 및 사양에 따라 매우 무거운 하중을 처리할 수 있습니다.

사용자 정의 가능: 하중 용량은 특정 요구 사항 및 용도에 맞게 조정할 수 있습니다.

b. 혜택

중량물 취급: 중량물을 들어올려야 하는 산업에 적합합니다.

맞춤형 솔루션: 특정 하중 용량 요구 사항을 충족하도록 설계 및 구성이 가능합니다.

7. 유지 관리 비용 절감

가. 설명

내구성 있는 디자인: 혹독한 사용과 열악한 환경을 견딜 수 있도록 제작되었습니다.

낮은 마모율: 고품질 구성품으로 잦은 수리 필요성이 줄었습니다.

b. 혜택

비용 절감: 다른 리프팅 시스템에 비해 유지관리 및 수리 비용이 낮습니다.

더 긴 수명: 적절한 유지관리를 통해 크레인의 작동 수명을 연장합니다.





1. 제조 및 생산 시설

a. 중장비 취급

설명: 제조 공장 내에서 중장비와 장비를 옮기는 데 사용됩니다.

이점: 기계의 효율적인 이전 및 설치가 용이해지고 수동 노동이 줄어듭니다.

b. 조립 라인

설명: 생산 라인을 따라 구성품과 완제품을 운반하여 조립 라인 작업을 지원합니다.

이점: 부품의 원활하고 지속적인 이동을 보장하여 작업 흐름과 생산성을 향상시킵니다.

2. 창고 및 유통 센터

a. 상품 적재 및 하역

설명: 트럭이나 보관 구역에서 상품 및 자재의 적재 및 하역을 처리합니다.

이점: 자재 취급 및 보관 작업의 효율성이 높아집니다.

b. 재고 관리

설명: 창고 내 재고를 정리하고 관리하는 데 도움을 줍니다.

이점: 재고 관리 프로세스가 간소화되고 공간 활용도가 향상됩니다.

3. 건설 현장

a. 건축자재 취급

설명: 건설 현장에서 철제 보, 콘크리트 블록, 대형 패널 등 건축 자재를 이동합니다.

장점: 무거운 자재의 효율적인 취급 및 배치가 가능해져 건설 진행이 용이해집니다.

b. 장비 배치

설명: 대형 건설 장비 및 기계의 위치 지정 및 설치를 지원합니다.

이점: 장비 설치 시 정확성과 안전성이 향상됩니다.

4. 제철소 및 주조소

a. 강철 가공

설명: 제철소 내에서 용융 금속, 강판, 완제품을 운반합니다.

이점: 강철 생산 공정의 효율성을 높이고 뜨거운 재료를 안전하게 취급할 수 있습니다.

b. 캐스팅 작업

설명: 주조소의 주조 공정에서 주조물과 금형을 이동합니다.

장점: 원활한 주조 작업을 용이하게 하고 무겁고 뜨거운 재료를 수동으로 취급하는 일을 줄여줍니다.

5. 자동차 산업

a. 차량 조립

설명: 생산 라인에서 자동차 부품 및 차량의 조립을 지원합니다.

이점: 정밀하고 효율적인 조립 공정이 보장되어 전반적인 생산 효율성이 향상됩니다.

b. 부품 취급

설명: 자동차 부품과 구성 요소를 다양한 생산 단계 간에 이동합니다.

이점: 부품 처리를 간소화하고 생산 중단 시간을 줄입니다.





1. 설계 및 엔지니어링

a. 개념 설계

요구 사항 분석: 하중 용량, 기간, 애플리케이션 환경을 포함하여 고객의 특정 요구 사항과 필요 사항을 이해합니다.

예비 설계: 분석을 토대로 초기 설계 개념과 사양을 개발합니다.

b. 세부 엔지니어링

기술 도면: 메인 빔, 엔드 빔, 리프팅 시스템, 제어 메커니즘을 포함한 각 구성 요소에 대한 자세한 엔지니어링 도면과 사양을 작성합니다.

구조 분석: 크레인 설계가 예상되는 하중과 응력을 견딜 수 있는지 확인하기 위해 구조 분석을 실시합니다.

2. 자재선정 및 조달

a. 재료 선택

재료 사양: 빔에는 강철, 중요 부품에는 고강도 합금 등 크레인 구성품에 적합한 재료를 선택합니다.

품질 기준: 재료가 업계 표준 및 사양을 충족하는지 확인합니다.

b. 조달

공급업체 선정: 재료 및 구성품 공급업체를 식별하고 선택합니다.

주문: 생산에 필요한 원자재 및 구성 요소를 주문합니다.

3. 제작 및 제조

a. 구성 요소 제작

절단 및 성형: 원자재를 절단하고 성형하여 보, 엔드 플레이트, 브래킷과 같은 개별 구성 요소를 만듭니다.

용접 및 조립: 구성 요소를 용접하여 메인 빔과 엔드 빔과 같은 더 큰 조립품을 형성합니다.

b. 가공 및 마무리

정밀 가공: 드릴링, 밀링, 터닝을 포함하여 정확한 사양에 맞춰 부품을 가공합니다.

표면 마감: 부식을 방지하고 내구성을 높이기 위해 보호 코팅이나 마감재를 적용합니다.

4. 조립

a. 하위 어셈블리

구성품 조립: 리프팅 시스템, 트롤리, 크레인 후크와 같은 작은 구성품을 하위 조립품으로 조립합니다.

통합: 하위 어셈블리를 메인 크레인 구조에 통합합니다.

b. 최종 조립

크레인 전체 조립: 메인 빔, 엔드 빔, 리프팅 시스템, 제어 메커니즘을 포함한 크레인 전체를 조립합니다.

전기 및 유압 시스템: 해당되는 경우 전기 부품 및 유압 시스템의 설치 및 배선.

5. 테스트 및 품질 보증

a. 예비 테스트

구성 요소 테스트: 최종 조립 전에 개별 구성 요소의 기능과 품질을 테스트합니다.

시스템 테스트: 전기, 유압 및 제어 시스템의 작동을 확인합니다.

b. 최종 테스트

하중 테스트: 크레인이 정격 용량을 안전하게 처리할 수 있는지 확인하기 위해 하중 테스트를 실시합니다.

기능 테스트: 들어올리기, 이동, 트롤리 이동을 포함한 크레인의 모든 기능을 테스트하여 올바르게 작동하는지 확인합니다.

c. 품질 보증

검사: 크레인이 설계 사양과 품질 기준을 충족하는지 확인하기 위해 자세한 검사를 수행합니다.

문서화: 규정 준수 및 참조를 위해 테스트 결과와 품질 검사를 문서화합니다.

6. 배송 및 설치

a. 배달 준비

분해: 필요한 경우 크레인을 운반 가능한 부분으로 분해합니다.

포장: 설치 현장으로 운반하기 위해 구성품을 안전하게 포장합니다.

b. 사이트 설치

현장 조립: 설계 사양에 따라 설치 현장에서 크레인을 재조립합니다.

최종 테스트: 크레인이 설치된 위치에서 올바르게 작동하는지 확인하기 위해 현장에서 최종 테스트를 실시합니다.

7. 시운전 및 인계

a. 운영자 교육

교육 세션: 크레인 작동, 안전 절차 및 유지관리에 대한 작업자 교육을 제공합니다.

사용자 매뉴얼: 자세한 사용자 매뉴얼과 작동 지침을 제공합니다.

b. 인계

완료 점검: 모든 시스템이 작동하고 안전 기준을 충족하는지 확인하기 위해 최종 점검을 수행합니다.

고객 승인: 모든 필수 서류 및 인증서와 함께 크레인을 고객에게 인도합니다.

8. 설치 후 지원

a. 유지 보수 및 서비스

예정된 유지 관리: 지속적인 성능과 안전을 보장하기 위해 예정된 유지 관리 서비스를 제공합니다.

기술 지원: 필요에 따라 기술 지원 및 문제 해결 도움을 제공합니다.

b. 피드백 및 개선

고객 피드백: 고객으로부터 피드백을 수집하여 개선이 필요한 영역을 파악하고 향후 크레인 설계를 개선합니다.







재료 검사

품질 검사: 구매한 원자재에 대해 엄격한 품질 검사를 실시하여 설계 요구 사항과 국가 표준을 충족하는지 확인합니다.

재료 보관: 자격을 갖춘 재료는 부식이나 손상을 방지하기 위해 분류에 따라 보관됩니다.

절단 및 성형

강철 절단: 플라즈마 절단, 레이저 절단, 화염 절단 및 기타 기술을 사용하여 설계 도면의 크기에 따라 강철을 절단합니다.

성형가공: 굽힘, 압연, 용접 등의 가공을 통해 강판을 성형하여 주보, 단부보 및 기타 구조용 부품을 제작합니다.

용접

구성품 용접: 절단 및 성형된 강철 부품은 메인 빔, 엔드 빔 및 트롤리와 같은 주요 구조물에 용접됩니다. 용접 공정은 구조적 강도와 용접 품질을 보장하기 위해 엄격하게 제어되어야 합니다.

용접 검사: 비파괴 검사 기술(초음파 검사, 방사선 검사 등)을 사용하여 용접부를 검사하여 균열이나 기타 결함이 없는지 확인합니다.

가공

정밀 가공: 크레인의 핵심 구성품인 휠 세트, 베어링 시트, 풀리 등에 대한 정밀 가공을 수행하여 치수 정확성과 표면 품질을 보장합니다.

전체 기계의 조립

일반 조립: 사전 조립을 기반으로 메인 빔, 엔드 빔, 리프팅 메커니즘, 워킹 메커니즘 등의 최종 설치를 포함하여 크레인의 전반적인 조립을 수행합니다.

시운전 및 테스트

동적 조건에서 크레인의 작동 성능을 테스트합니다. 여기에는 리프팅, 워킹, 조향 및 기타 기능의 테스트가 포함됩니다. 조립된 브리지 크레인의 전체 크기를 확인하여 모든 치수가 설계 요구 사항을 충족하는지 확인합니다.

분무 및 부식 방지 처리

표면 처리 녹 제거: 크레인 표면의 녹 제거, 일반적인 방법으로는 샌드블라스팅, 피클링 등이 있습니다. 프라이머 분무: 처리된 표면에 부식 방지 프라이머를 분무하여 금속 산화 및 부식을 방지합니다. 탑코트 분무 컬러 분무: 고객 요구 사항 또는 산업 표준에 따라 탑코트를 분무하여 크레인에 보호 및 장식 효과를 줍니다. 마킹: 분무 후 모델, 정격 하중 등과 같은 사양에 따라 크레인의 식별 정보를 표시합니다.

공장 및 설치

포장 및 운송

포장 보호: 운송 중 손상을 방지하기 위해 크레인의 핵심 구성 요소를 보호적으로 포장합니다. 운송 준비: 장비 크기와 운송 조건에 따라 크레인을 고객 현장으로 운송할 적합한 운송 방법을 선택합니다.

수락 및 배달

고객 수용

현장 인수: 고객은 계약 요구 사항 및 기술 사양에 따라 크레인의 현장 인수를 진행하여 장비의 성능과 품질을 확인합니다.

문제 해결: 문제가 발견되면 제조업체는 장비가 고객 요구 사항을 완전히 충족하도록 적시에 문제를 해결해야 합니다. 납품 및 사용 작동 교육: 제조업체는 일반적으로 고객의 운전자에게 크레인을 올바르고 안전하게 작동할 수 있도록 교육합니다.

인기 탭: 오버헤드 트래블링, 중국 오버헤드 트래블링 제조업체, 공급업체, 공장
