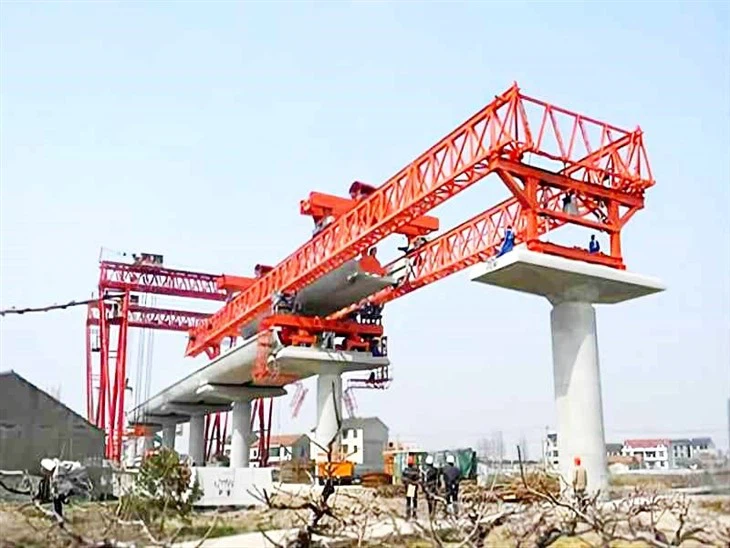

교량 대들보 발사기

교량 거더 발사기는 전통적인 교량 건설 방법보다 건설 과정을 더 안전하고 빠르며 효율적으로 만들도록 설계되었습니다. 다양한 크기와 무게의 빔을 처리할 수 있도록 설계되었으며, 모듈형 설계로 건설현장에서 운반 및 조립이 용이합니다.



빔 발사기에는 대들보를 제자리에 올리고 내리는 데 도움이 되는 유압 시스템이 장착되어 있습니다. 또한 연속 거더 배치가 가능한 특수 장치를 갖추고 있어 시공 공정 완료에 소요되는 시간을 단축하는 데 도움이 됩니다.



교량 거더 발사 장치의 주요 장점 중 하나는 좁은 공간에서도 작업할 수 있다는 것입니다. 폭이 제한되어 있어도 다리 길이를 따라 이동할 수 있습니다. 이는 이 장비를 사용하면 좁은 교량도 건설할 수 있음을 의미합니다.



빔 발사기의 또 다른 장점은 악천후에서도 작동할 수 있다는 것입니다. 비, 더위, 추운 날씨에도 안전하고 효율적으로 작동할 수 있어 어떤 날씨 문제에도 불구하고 건설 프로젝트를 제 시간에 완료할 수 있습니다.



전반적으로 교량 대들보 발사기는 교량 건설 프로젝트에 유용한 도구입니다. 시간을 절약하고 안전성을 높이며 건설 프로세스의 효율성을 향상시킵니다. 이는 교량 건설과 관련된 모든 사람에게 귀중한 투자이며 앞으로도 수년간 교량 건설의 필수 측면이 될 것입니다.





1. 인양능력 : 160톤 (스프레더 중량 제외)

2. 교량설치기 자중 : 118톤(단품 최대중량 : 7t)

3. 바람의 저항

무부하 보행 상태: 8레벨

무부하 정박상태 : 12등급

완전 부하 상태 리프팅 상태: 레벨 7

4. 리프팅 속도: 최대 부하: 0~1.0/min

무부하: 0~1.5m/min

5. 러핑 속도: 0~0.6 m/min(부하 러핑 포함)

6. 작동 범위: Rmin=7m Rmax=12m

7. 전체 기계의 보행 모드 : 보행 형 (오일 실린더가 위로 올라가고 보행 과정에서 부하가 없음)

8. 전체 기계의 이동 속도: 고정 분해, 트랙 반전 및 위치 지정을 포함하여 전체 이동은 15m이며 전체 프로세스는 2시간을 넘지 않습니다.

9. 전체 기계의 무부하 상승 능력: ±3.5도

10. 인양 높이 : 교량 상판 아래 65m, 교량 위 1m

11. 전면 및 후면 고정 거리: 18m(16m, 19.5m)

12. 작업시 좌우 지지점간 거리 : 외부 10.5m, 내부 5.7m

전면 및 후면 지지점 사이의 거리: 16.85m

13. 리프팅 편향 각도: 수평 브리지 방향 1.5도, 세로 브리지 방향 3.5도

14. 스프레더 레벨링 성능: 수직 및 수평 레벨링 기능 포함

15. 전체 기계의 설치 용량: 110Kw

16. Stability factor of the whole machine:  meets the requirements of GB3811-83 ( various working conditions∑M>0 )

17. 제품 특징 및 장점: 이중 폭 및 양방향 빔 설치, 단계별 보행, 평형추 크로스 스팬, 전방 및 후방 아우트리거에는 유압 시스템이 장착되어 있으며 아우트리거는 0로 조정할 수 있습니다. 8-1미터, 메인 빔을 조정할 수 있고 45-도 경사 빔을 세울 수 있습니다.





교량 거더 발사기는 교량 건설에 사용되는 가장 중요한 기계 중 하나입니다. 교량의 무게를 지탱하는 큰 빔인 교량 거더를 한쪽 끝에서 다른 쪽 끝으로 발사하는 데 사용됩니다. 이 기계는 대들보를 안전하고 효율적으로 발사하는 작업을 완료하기 위해 함께 작동하는 다양한 구성 요소로 구성됩니다. 이 기사에서는 교량 거더 발사 장치의 다양한 구성 요소와 그 중요성을 살펴보겠습니다.



첫째, 교량 거더 발사 장치의 주요 구성 요소는 발사 트러스입니다. 이것은 발사 과정에서 대들보를 지지하는 길고 견고한 프레임워크입니다. 런칭 트러스는 대들보의 무게를 고르게 분산시켜 대들보에 손상을 줄 수 있는 비틀림이나 굽힘을 방지하도록 설계되었습니다. 이 구성 요소는 시작 프로세스가 원활하고 안전하게 진행되도록 하는 데 중요합니다.



교량 거더 발사 장치의 또 다른 중요한 구성 요소는 유압 시스템입니다. 이 시스템은 런칭 트러스와 대들보의 움직임을 제어하는 ​​역할을 합니다. 일련의 유압 실린더와 펌프를 사용하여 트러스를 앞뒤로 움직이고 위아래로 움직입니다. 유압 시스템은 런칭 트러스가 원활하고 정확하게 움직일 수 있도록 하는 중요한 역할을 하며, 이는 대들보와 작업자의 안전을 보장하는 데 필수적입니다.



전기 시스템은 교량 거더 발사 장치의 필수 구성 요소이기도 합니다. 모터, 센서, 조명 등 기계의 모든 전기 부품을 제어하는 ​​역할을 합니다. 전기 시스템은 기계의 작동을 원활하고 효율적으로 보장하며, 전기적 오작동으로 인한 사고를 예방하는 데 도움이 됩니다.



교량 거더 발사 장치의 또 다른 중요한 구성 요소는 안전 장치입니다. 사고를 예방하고 기계를 조작하는 작업자를 보호하기 위해 안전장치를 설치합니다. 이러한 장치에는 비상 시 기계 작동을 중지할 수 있는 센서, 경보 및 비상 정지 버튼이 포함됩니다. 안전 장치는 전체 건설 프로젝트의 안전과 효율성을 보장하는 데 매우 중요합니다.



결론적으로, 교량 거더 발사 장치는 교량 건설에 중요한 기계입니다. 런칭 트러스, 유압 시스템, 전기 시스템 및 안전 장치를 포함한 구성 요소가 함께 작동하여 교량 거더의 안전하고 효율적인 런칭을 보장합니다. 기계 부품의 지속적인 개발과 개선은 건설 산업의 효율성과 안전성을 향상시키는 데 도움이 될 것입니다.



스케치





건설 산업의 중요한 장비인 Bridge Girder Launcher는 수많은 이점을 제공하는 효율적이고 진보된 기술입니다. 이 기계의 장점 중 일부를 자세히 살펴보겠습니다.



1. 첫째, Bridge Girder Launcher는 매우 효율적입니다.첨단 기술을 통해 프리캐스트 콘크리트 대들보를 빠르고 정확하게 발사하고 배치할 수 있으므로 고속도로 및 철도 교량 건설에 이상적인 선택입니다. 또한 고도로 자동화된 시스템을 통해 대들보를 정밀하게 배치하여 오류와 사고의 위험을 줄입니다.



2. Bridge Girder Launcher의 또 다른 장점은 다용도성입니다.경간 길이, 거더 유형, 현장 조건에 관계없이 다양한 교량 건설 프로젝트에 적용할 수 있습니다. 이 기계는 교량 빔 위에서 원활하게 움직일 수 있으며 다양한 경간에서 대들보를 발사할 수 있으므로 고속도로, 강 및 기타 까다로운 지형에 교량을 건설하는 데 필수적인 도구입니다.



3. Bridge Girder Launcher는 교량 건설을 위한 비용 효율적인 솔루션이기도 합니다.프리캐스트 거더를 설치함으로써 현장 공법에 비해 시공 시간이 단축되어 총 사업비가 절감됩니다. 대형 대들보를 처리할 수 있는 기계의 기능 덕분에 값비싼 크레인 및 기타 리프팅 장비가 필요하지 않아 전체 비용이 더욱 절감됩니다.



4. 마지막으로 Bridge Girder Launcher는 건설 노동자에게 더 안전한 옵션입니다.무거운 짐을 수동으로 들어 올리고 위치를 정할 필요가 없기 때문입니다. 이는 건설 현장의 사고 및 부상 위험을 크게 줄여 관련된 모든 사람의 전체 프로세스를 훨씬 더 안전하게 만듭니다.



5. 결론적으로,Bridge Girder Launcher는 많은 이점을 제공하며 건설 산업에서 놀라운 발전을 이루었습니다. 효율성, 다양성, 비용 효율성 및 안전성 덕분에 교량 건설과 관련된 모든 건설 프로젝트에 필수적인 장비입니다.





1. Bridge Girder Launcher는 건설 산업에서 교량 건설에 일반적으로 사용되는 혁신적인 기계입니다. 이 놀라운 기계는 무거운 콘크리트 대들보를 쉽게 들어올리고 제자리에 놓을 수 있는 놀라운 엔지니어링 기술입니다.

2. Bridge Girder Launcher는 매우 효율적이며 교량에 필요한 건설 시간을 크게 줄일 수 있습니다. 또한 작업자가 무거운 대들보를 수동으로 들어올리고 배치할 필요가 없으므로 안전합니다.

3. 이 기계는 기술이 건설 산업을 어떻게 변화시켰는지 보여주는 완벽한 예입니다. Bridge Girder Launcher의 도움으로 작업자의 안전을 보장하면서 더 정확하고 정밀하게 교량을 더 빠르게 건설할 수 있습니다.

4. Bridge Girder Launcher의 적용은 교량 건설에만 국한되지 않습니다. 또한 지하철 노선, 고속도로 건설, 심지어 대규모 산업 구조물 건설과 같은 다른 분야에서도 사용할 수 있습니다.

5. 전반적으로 Bridge Girder Launcher는 엔지니어링과 혁신의 힘을 입증합니다. 건설 산업에서의 적용은 중요한 인프라를 구축하는 더 빠르고 효율적인 방법을 위한 길을 열었으며, 이러한 발전은 앞으로도 수년 동안 우리 세계에 계속해서 긍정적인 영향을 미칠 것입니다.





1. Bridge Girder Launcher의 생산에는 정밀도, 전문 지식 및 헌신이 필요한 상세하고 복잡한 프로세스가 포함됩니다. 이는 교량 건설에서 중요하고 중요한 단계이며, 인프라를 형성하는 데 중요한 역할을 합니다.

2. 생산 프로세스는 기술 사양이 확립되는 설계 및 엔지니어링 단계부터 시작됩니다. 여기에는 의도된 용도, 치수, 중량 용량 및 위치와 같은 요소를 고려한 신중한 계획 및 분석이 포함됩니다. 숙련된 엔지니어들이 협력하여 실제 생산의 기초가 되는 Bridge Girder Launcher의 상세한 청사진을 만듭니다.



3. 생산 공정의 두 번째 단계에는 Bridge Girder Launcher의 실제 제작이 포함됩니다. 이를 위해서는 안전하고 효율적인 생산 공정을 보장하기 위해 전문 장비와 전문 지식을 사용하고 엄격한 안전 프로토콜을 준수해야 합니다. 숙련된 기술자는 재료를 사용하여 대들보 세그먼트와 발사대 구성 요소를 만든 다음 조립하여 최종 교량 대들보 발사기를 만듭니다.



4. Bridge Girder Launcher가 완성되면 모든 기술 사양 및 안전 표준을 충족하는지 확인하기 위해 엄격한 품질 관리 프로세스를 거칩니다. 여기에는 발사대의 내구성, 중량 용량 및 대들보 발사의 정확성을 테스트하는 것이 포함됩니다.



5. 성공적인 프로젝트 결과를 위해서는 전체 제작 과정에서 긍정적이고 적극적인 태도가 중요합니다. 각 단계에는 우수성과 혁신에 대한 헌신뿐만 아니라 세부 사항에 대한 세심한 주의와 인내가 필요합니다.



6. 결론적으로, Bridge Girder Launcher의 생산은 교량 건설 과정의 중요한 구성 요소입니다. 성공적인 결과를 보장하려면 부지런히 일하고 긍정적인 태도로 일하는 고도로 훈련된 팀의 기술과 전문 지식이 필요합니다. 품질, 안전 및 혁신에 초점을 유지함으로써 우리는 미래를 형성할 인프라를 지속적으로 구축할 수 있습니다.





이 회사는 지능형 장비 관리 플랫폼을 설치하고 310세트의 핸들링 및 용접 로봇을 설치했습니다. 계획이 완료되면 500개 이상의 세트(세트)가 있게 되며 장비 네트워킹 비율은 95%에 도달하게 됩니다. 현재 32개의 용접 라인이 사용 중이고 50개가 설치될 예정이며 전체 제품 라인의 자동화율은 85%에 도달했습니다.
