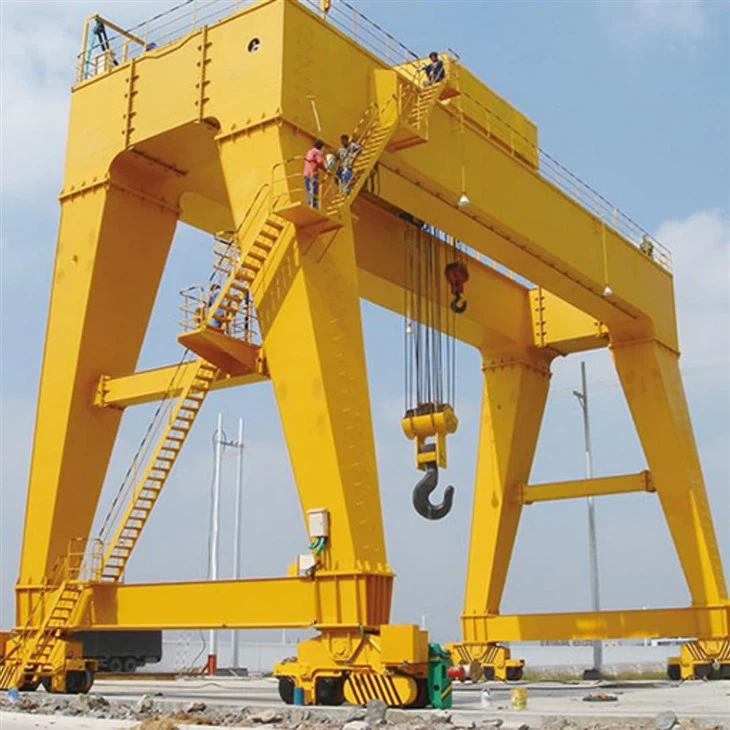

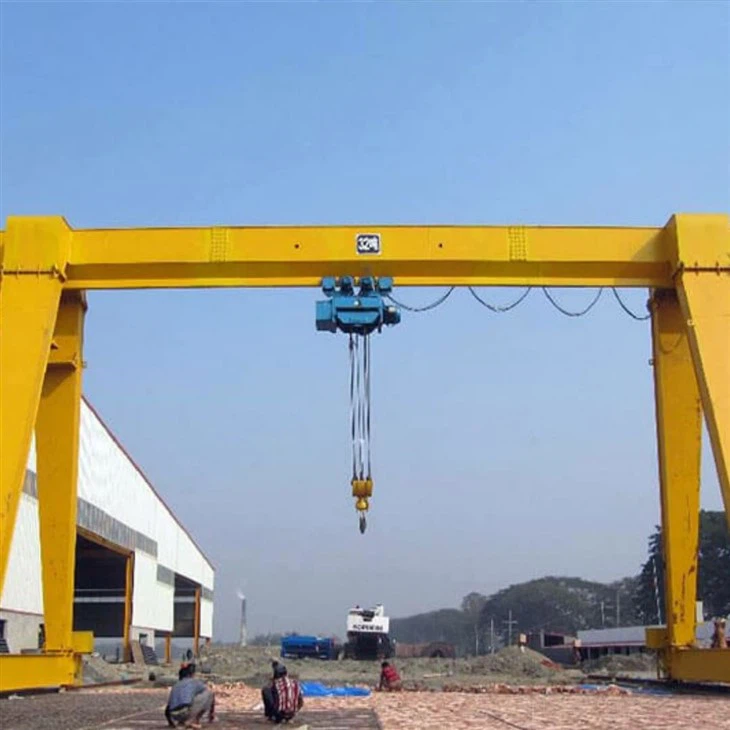

50 톤 리프팅 휴대용 갠트리 크레인





A 50- 톤 리프팅 휴대용 갠트리 크레인다양한 산업 환경에서 최대 50 톤의 무거운 하중을 들어 올리고 움직 이도록 설계된 다목적 모바일 크레인입니다. 그것은 일반적으로 휠이나 캐스터에 장착되는 두 개의 수직 다리로지지되는 수평 빔 (거더)으로 구성되어 이동 및 재배치가 쉬워집니다.

주요 기능 :

리프팅 용량: 최대 50 톤의 하중을 들어 올릴 수 있으며, 중복 적용에 적합합니다.

이식성: 작업 공간 내에서 쉽게 움직일 수 있도록 바퀴 또는 캐스터가 장착되어 들어 올리면 유연성이 필요한 작업에 이상적입니다.

높이 및 스팬 조정: 일부 모델에는 다양한 하중 크기와 작업 조건을 수용 할 수 있도록 조정 가능한 높이와 스팬이 있습니다.

전원: 전기 모델은 종종보다 효율적인 작동을 위해 전동 호이스트가 특징 인 전기 또는 수동으로 전원으로 전원을 공급할 수 있습니다.

자재 취급: 건축, 조선, 중장비 유지 보수 및 부피가 많은 재료, 기계 및 부품 처리를위한 제조와 같은 산업에서 일반적으로 사용됩니다.

모듈 식 디자인: 교통을 위해 분해되고 다른 위치에서 재 조립되어 다목적 성을 향상시킬 수 있습니다.

안전 기능: 과부하 보호, 제한 스위치 및 제동 시스템과 같은 안전 메커니즘이 장착되어있어 안전한 작동을 보장합니다.



정격 하중 용량 : 5 톤, 10 톤, 100 톤, 맞춤형, 16\/3.2 톤, 20\/5 톤, 32\/5 톤, 50\/10 톤

맥스. 리프팅 높이 : 40m, 사용자 정의

스팬 : 35m 또는 고객의 요구

보증 : 1 년

체중 (kg) : 20000kg

핵심 구성 요소 : PLC, 엔진, 베어링, 기어 박스, 모터, 압력 용기, 기어, 펌프

제어 방식 : 운전실, 무선 원격 제어 또는 사용자 정의







1. 메인 거더 (빔)

크레인을 가로 질러에 걸쳐있는 수평 빔은 하중을 운반합니다. 무거운 하중을 들어 올리는 스트레스를 견딜 수 있도록 설계되었으며 일반적으로 강철로 만들어집니다.

유형: 설계 및 용량 요구 사항에 따라 단일 또는 이중 거더.



.



2. 문서

하중을 들어 올리거나 낮추는 데 사용되는 기계 장치. 호이스트는 거더의 길이를 따라 움직이며 들어 올리는 주요 메커니즘입니다.

전기 호이스트: 50- 톤 용량 크레인, 더 부드럽고 강력한 리프팅을 위해 전기로 구동됩니다.

수동 호이스트: 더 작은 휴대용 작업에 사용되지만 이러한 높은 용량에는 덜 일반적입니다.





3. 엔드마차

1. 산업 갠트리 크레인의 최종 운송은 크레인을 트리는 활주로 빔 또는 레일에 연결하는 중요한 구성 요소입니다.

2. 최종 운송의 주요 특징과 기능이 있습니다.

구조와 기능

롤러 또는 바퀴 : 엔드 캐리지에는 일반적으로 활주로 빔 또는 레일의 상단을 따라 타는 여러 롤러 또는 휠이 있습니다. 이들은 마찰을 최소화하고 크레인의 부드러운 움직임을 허용하도록 설계되었습니다.

베어링 및 액슬 : 무게와 움직임을지지하기 위해 롤러 또는 바퀴는 차축에 베어링에 장착되어 과도한 마모없이 자유롭게 회전 할 수 있습니다.

잠금 메커니즘 : 일부 최종 카레이지에는 사용 중이거나 유지 보수 중에 고정 위치로 크레인을 고정 할 수있는 잠금 장치가 포함될 수 있습니다.

조정 메커니즘 : 정렬을 미세 조정하고 크레인이 편차없이 활주로 빔을 따라 똑바로 움직일 수있는 조정 메커니즘이있을 수 있습니다.

3. 최종 캐리지는 갠트리 크레인의 안정적이고 안정적인 작동에 필수적입니다. 크레인이 활주로 빔을 따라 부드럽고 효율적으로 움직일 수 있도록하여 정밀하게 들어 올려 기능을 수행하고 운반하는 기능을 수행합니다. 크레인의 성능에 영향을 미치거나 안전 위험을 초래할 수있는 문제를 방지하기 위해 최종 운송의 적절한 유지 보수 및 검사는 중요합니다.

4. 크레인 여행 메커니즘

1. 산업 갠트리 크레인의 크레인 여행 메커니즘은 크레인을 활주로 빔이나 레일을 따라 수평으로 움직일 책임이 있습니다. 이 메커니즘을 통해 크레인은 더 큰 지역으로 하중을 운반 할 수 있으므로 창고, 조선소 및 기타 산업 환경에서 무거운 품목이 넓은 넓이 주위로 이동 해야하는 기타 산업 환경에서 매우 유용합니다.

2. 크레인 여행 메커니즘의 주요 구성 요소와 기능이 있습니다.

여행 메커니즘의 구성 요소

드라이브 장치 (트랙션 장치) : 일반적으로 크레인을 이동할 수있는 전력을 제공하는 전기 모터입니다. 드라이브 장치의 수는 크레인의 크기와 용량에 따라 달라질 수 있습니다. 일부 크레인은 하중을 분배하기 위해 각 측면에 여러 개의 모터를 가질 수 있습니다.

기어 박스 : 기어 박스는 크레인의 이동에 적합한 고속으로 모터의 고속을 줄이는 데 사용됩니다. 또한 크레인과 하중을 이동하는 데 필요한 토크 출력을 증가시킵니다.

휠 또는 롤러 : 큰 휠 또는 롤러는 차축에 장착되며 기어 박스를 통해 모터로 구동됩니다. 이 바퀴 나 롤러는 활주로 빔 또는 레일의 상단을 따라 타고 안정적인 움직임에 중요합니다.

3. 여행 메커니즘은 크레인의 이동성과 작동 범위를 결정하므로 산업 갠트리 크레인의 가장 중요한 구성 요소 중 하나입니다. 여행 메커니즘이 원활하고 안전하게 작동하도록하기 위해 적절한 유지 보수 및 정기 검사가 중요합니다. 이 메커니즘과 관련된 모든 문제는 크레인의 성능과 안전에 크게 영향을 줄 수 있으므로 모든 문제를 신속하게 해결하는 것이 필수적입니다.



5. 트롤리

거더에 장착 된 트롤리는 호이스트를 들고 크레인 길이를 가로 질적으로 움직일 수 있습니다.

전동 트롤리: 일반적으로 제어되고 효율적인 움직임을 위해 50- TON 모델에 포함됩니다.

수동 트롤리: 간단한 응용 분야의 경우 50 톤과 같은 높은 용량의 경우 덜 실용적입니다.



6. 크레인 휠

1. 산업 갠트리 크레인의 크레인 휠은 크레인이 활주로 빔이나 레일을 따라 움직일 수있는 중요한 구성 요소입니다. 이 휠은 크레인의 무게, 하중 및 작동 중에 생성 된 추가 동적 힘을 지원하도록 설계되었습니다.

2. 크레인 휠의 주요 기능과 기능이 있습니다.

크레인 휠의 특징

재료 : 크레인 휠은 일반적으로 강철 또는 주철과 같은 고강도 재료로 만들어져 리프팅 작업과 관련된 무거운 하중과 응력을 견딜 수 있습니다.

크기 및 구성 : 휠의 크기는 크레인의 용량과 설계에 따라 다릅니다. 더 무거운 크레인이 하중을 더 고르게 분배하는 데 더 클 수 있습니다. 액슬 당 바퀴 수와 크레인 당 액슬 수는 설계 요구 사항에 따라 다를 수 있습니다.

3. 크레인 바퀴는 산업 갠트리 크레인의 이동성과 안정성에서 중요한 역할을합니다. 그들은 크레인의 무게와 하중을 활주로 빔 또는 레일로 옮기는 동시에 원활한 여행을 허용합니다. 크레인의 움직임의 내구성과 효율성은 주로이 휠의 품질과 상태에 달려 있습니다.

4. 정기 검사 및 마모 된 구성 요소의 적시 교체를 포함한 크레인 휠의 프로퍼 유지 보수는 크레인의 안전하고 안정적인 작동에 중요합니다. 휠 유지 보수를 무시하면 가동 중지 시간이 증가하고 효율성이 감소하며 잠재적 안전 위험이 발생할 수 있습니다.



7. 크레인 후크

1. 산업 갠트리 크레인의 크레인 훅은 크레인이 다양한 하중을 들어 올리고 움직일 수있는 중요한 구성 요소입니다. 후크는 크레인의 호이 스팅 메커니즘과 하중 사이의 접촉 지점이므로 안전하고 효율적인 작업을위한 중요한 인터페이스입니다.

2. 크레인 후크의 주요 기능과 기능이 있습니다.

크레인 후크의 특징

재료 : 크레인 후크는 일반적으로 고강도 강철 또는 합금강으로 만들어져 리프팅 작업과 관련된 무거운 하중을 견딜 수 있도록합니다. 이 재료는 내구성과 마모에 대한 저항으로 선택됩니다.

디자인 : 후크의 디자인에는 호이스트 로프, 체인 또는 기타 리프팅 장치에 부착되는 상단의 개구부가 포함됩니다. 후크의 하단 부분은 곡선 모양으로 하중의 리프팅 포인트와 안전하게 관여 할 수 있습니다.

안전 걸쇠 : 많은 후크에는 하중이 실수로 미끄러지는 것을 방지하기 위해 안전 걸쇠 또는 잠금 메커니즘이 장착되어 있습니다. 이 래치는 원하는 위치에서 하중을 해제하려면 수동으로 열어야합니다.

부하 등급 : 각 후크는 특정 최대 하중에 대한 평가이며, 안전 및 규정 준수를 보장하기 위해 의도 된 하중에 대해 평가 된 후크를 사용해야합니다.



모터

산업 갠트리 크레인의 모터는 하중을 들어 올리고 움직이는 데 필요한 전력을 제공하는 중요한 구성 요소입니다. 갠트리 크레인의 모터는 일반적으로 전기이며 기능을 기반으로 두 가지 주요 유형으로 분류 될 수 있습니다 : 호이 스팅 모터 및 이동 (또는 트래버스) 모터.

호이 스팅 모터는 후크를 들어 올리거나 낮추거나 하중과 관련이있는 잡기를 담당합니다. 이 모터의 주요 기능은 크레인의 하중 메커니즘의 수직 이동을 제어하는 ​​것입니다.

크레인 모터는 산업 갠트리 크레인의 강국으로, 리프팅 및 이동 작업 모두에 필요한 에너지를 제공합니다. 크레인의 성능, 신뢰성 및 안전은 모터의 효율성과 내구성에 크게 의존합니다. 이 모터의 적절한 선택, 유지 보수 및 정기 검사는 크레인이 원활하고 안전하게 작동하도록하는 데 중요합니다. 모터와 관련된 모든 문제는 운영 비 효율성, 가동 중지 시간 증가 및 잠재적 안전 위험으로 이어질 수있어 운동 문제에 즉각적인주의를 기울일 수 있습니다.

.

사운드 및 조명 경보 시스템 및 리미트 스위치

1. 산업 갠트리 크레인에는 안전 및 조명 경보 시스템과 제한 스위치가 장착되어있어 안전성 및 운영 효율성을 향상시킵니다. 이러한 구성 요소는 사고를 방지하고 크레인이 지정된 매개 변수 내에서 작동하도록하는 데 중요한 역할을합니다.

2. 사운드 및 조명 경보 시스템

Sound and Light Alarm System은 크레인 근처의 직원들에게 작동 상태에 대해 경고하도록 설계되었습니다. 이 시스템은 크레인이 근로자와 가까운 상태에서 또는 가시성이 제한되는 환경에서 특히 중요합니다.

3. LIMIT 스위치

한계 스위치는 산업 갠트리 크레인의 중요한 안전 기능 역할을하는 전자 장치입니다. 크레인의 위치를 ​​감지하고 크레인이 작동 한도에 도달하면 전력을 차단하여 잠재적 사고와 손상을 방지합니다.

4. 사운드 및 조명 경보 시스템과 한계 스위치는 산업 갠트리 크레인의 안전한 작동에 필수적입니다. 알람 시스템은 직원이 크레인의 움직임과 운영 상태를 알고 충돌 위험 또는 기타 위험을 줄이도록합니다. 반면에 스위치는 크레인이 설계 한계를 넘어서 작동하는 것을 물리적으로 방지하여 안전을 자동화합니다. 이 시스템은 더 안전한 작업장에 기여하고 크레인 장비와 그 주변의 직원을 보호합니다. 이러한 시스템의 적절한 유지 보수 및 정기 테스트는 안정적이고 효과적으로 기능하도록해야합니다.

10. 안전 장치

과부하 보호 장치

과부하 보호 장치는 크레인이 안전한 작업 하중 제한을 넘어 작동하지 않도록 설계되었습니다. 이 장치는 들어 올리는 부하를 모니터링하고 부하가 지정된 한계를 초과하면 경고를 보내거나 크레인을 종료합니다. 이는 크레인의 구조적 손상을 방지하고 과부하로 인해 발생할 수있는 사고를 피하는 데 중요합니다.

제한 스위치

앞에서 언급했듯이 한계 스위치는 이동 범위의 끝에 접근하거나 구성 요소 중 하나가 작동 한도에 도달 할 때 크레인을 자동으로 중지합니다. 이 스위치는 크레인이 물리적 경계를 초과하는 것을 방지하는 데 필수적이므로 구조에 손상되거나 장애물과의 충돌이 발생할 수 있습니다.

콜리 슨 장치

콜리 미슨 장치는 다수의 크레인이 근접하게 작동하거나지면 트래픽이 상당한 환경에서 특히 중요합니다. 이 장치는 센서, 카메라 또는 기타 기술을 사용하여 크레인 경로에서 다른 물체의 존재를 감지하고 운영자에게 경고하거나 충돌을 방지하기 위해 크레인의 움직임을 자동으로 중단합니다.

비상 정지 버튼

비상 정지 버튼은 크레인 작업자 또는 공인 직원이 비상시 모든 크레인 작업을 즉시 중지 할 수있는 수동으로 작동하는 컨트롤입니다. 이 버튼은 전략적으로 운영자가 쉽게 도달 할 수 있으며 종종 빨간색이며 눈에 잘 띄게됩니다.

브레이크 시스템

산업 갠트리 크레인의 브레이크 시스템은 움직이지 않을 때 부하를 단단히 고정시키고 작동 중에 제어 정지를 제공하도록 설계되었습니다. 이 브레이크는 기계적, 전기 또는 두 가지의 조합 일 수 있으며 사고로 이어질 수있는 예기치 않은 하중 이동을 방지하는 데 중요합니다.

수평 지표

레벨 니스 표시기는 특히 정확하거나 섬세한 하중을 들어 올릴 때 크레인이 수평이되도록하는 데 사용됩니다. 고르지 않은 리프팅으로 인해 부하가 이동하여 제어력 손실과 사고가 발생할 수 있습니다. 이 지표는 운영자가 크레인의 균형과 안정성을 유지하는 데 도움이됩니다.

안전한 작업 하중 표시기

안전한 작업 하중 표시기는 크레인의 최대 안전 하중 용량을 명확하게 표시합니다. 이 정보는 운영자가 크레인이 과부하되지 않고 설계 사양 내에서 작동하도록하는 데 필수적입니다.



11. 제어 모드

1. 수의 제어

직접 개입 : 크레인 연산자는 핸드 휠, 레버 또는 푸시 버튼을 사용하여 크레인의 호이 스팅 및 이동 이동을 직접 제어합니다. 이 모드는 원하는 부하의 위치를 ​​달성하기 위해 움직임을 수동으로 동기화 할 수있는 숙련 된 연산자가 필요합니다.

간단한 메커니즘 : 수동 제어 시스템은 일반적으로 설계에서 더 간단하며 복잡한 실패가 덜 발생할 수 있습니다.

제한된 정밀도 : 크레인의 움직임의 정밀도는 운영자의 기술과 경험으로 제한됩니다.

2. 신미한 항공 제어

보조 작업 : 크레인 연산자는 조이스틱 또는 패들 스위치와 같은 제어 장치를 사용하여 크레인을 명령하지만 시스템에는 속도 및 동기화 제어에 도움이되는 자동화 된 기능이 포함되어 있습니다.

향상된 안전 : 반자동 시스템에는 종종 부하 한계 또는 여행 제한에서 자동 정지와 같은 안전 기능이 포함됩니다.

효율성 향상 : 이러한 시스템은 고도로 숙련 된 운영자의 필요성을 줄임으로써 운영 효율성을 향상시킬 수 있습니다.

3. 자동 제어

프로그래밍 가능한 로직 컨트롤러 (PLC) : 크레인의 작업은 PLC에 의해 관리되며 특정 작업 시퀀스를 자동으로 수행하도록 프로그래밍 할 수 있습니다.

정확한 제어 : 완전 자동 시스템은 크레인의 움직임을 정확하게 제어하여 복잡한 기동을 일관되게 실행할 수 있습니다.

인적 오류 감소 : 자동화 시스템은 인적 오류의 잠재력을 줄여 안전 및 신뢰성을 향상시킵니다.

원격 작동 : 경우에 따라 완전 자동 크레인을 원격으로 작동하여 잠재적으로 위험한 환경에서 작업자를 제거 할 수 있습니다.

4. radio 제어

무선 작동 : 크레인 연산자는 무선 송신기를 사용하여 거리에서 크레인을 제어하여 크레인과의 시각적 접촉이 제한되는 환경에서 특히 유용 할 수 있습니다.

유연성 향상 : 무선 제어를 통해 운영자는 크레인의 제어를 유지하면서 작업 영역 주위를 자유롭게 이동할 수 있습니다.

안전 고려 사항 : 크레인의 간섭 또는 무단 작동을 방지하려면 적절한 주파수 관리 및 보안 조치가 마련되어야합니다.

5.computer 컨트롤

고급 시스템 : 일부 갠트리 크레인은 기계 비전, 인공 지능 및 데이터 분석과 같은 고급 기능을 통합하여 운영을 최적화하는 컴퓨터 시스템을 사용 할 수 있습니다.

데이터 수집 : 컴퓨터 제어 크레인은 유지 보수 계획 및 운영 최적화에 사용할 수있는 운영 데이터를 수집 할 수 있습니다.

인터페이스 옵션 : 연산자는 터치 스크린 또는 기타 고급 인터페이스를 통해 크레인과 상호 작용하여 자세한 피드백 및 제어 옵션을 제공 할 수 있습니다.



12. 스케치









A 50- 톤 리프팅 휴대용 갠트리 크레인다양한 산업 분야에서 중장비를 해제하는 데 인기있는 선택이되는 몇 가지 장점을 제공합니다. 주요 이점은 다음과 같습니다.

1. 높은 리프팅 용량

최대 50 톤까지 하중을 들어 올릴 수 있으므로 크고 부피가 큰 품목을 처리 해야하는 건설, 조선 및 제조와 같은 중대한 응용 프로그램에 이상적입니다.

2. 이식성

크레인에는 휠이나 캐스터가 장착되어있어 작업 공간 내에서 쉽게 이동할 수 있습니다. 이 이동성은로드 위치에 유연성이 필요한 응용 프로그램에 유리하여 고정 리프팅 시스템의 필요성을 제거합니다.

필요에 따라 다른 영역이나 작업장으로 이동하여 운영 유연성을 높일 수 있습니다.

3. 비용 효율적입니다

고정 된 오버 헤드 크레인 또는 대형 타워 크레인과 비교할 때 휴대용 갠트리 크레인은 종종 비용 효율적입니다. 복잡한 설치 또는 영구 인프라가 필요하지 않아 설정 및 유지 보수 비용이 절감됩니다.

사용하지 않을 때 분해 및 보관할 수 있으므로 임시 또는 단기 리프팅 요구에 이상적입니다.

4. 쉬운 설치 및 설정

휴대용 갠트리 크레인은 일반적으로 간단하고 모듈 식 디자인을 가지고있어 빠른 조립 및 분해를 허용합니다. 이를 통해 시설에 대한 주요 구조적 변화가 필요없이 다양한 위치에서 쉽게 운송하고 설치할 수 있습니다.

5. 다재

실내 또는 실외에서 사용할 수 있으며 워크샵, 창고, 건설 현장, 조선소 및 부두와 같은 다양한 작업 환경에서 다양성을 제공 할 수 있습니다.

조정 가능한 높이 및 스팬 옵션을 사용하면 크레인이 다양한 하중 크기를 처리하고 다양한 작업에 적응할 수 있으므로 여러 리프팅 요구에 대한 다양한 솔루션이됩니다.

6. 안전

오버로드 보호, 한계 스위치 및 비상 정지 기능과 같은 다양한 안전 기능이 장착되어있어 크레인이 다양한 조건에서 안전하게 작동하도록합니다.

크레인의 이동성은 위험한 지역에서 쉽게 이동하여 근로자와 장비에 대한 위험을 줄일 수 있습니다.

7. 공간 요구 사항 감소

고정 된 오버 헤드 크레인과 달리 휴대용 갠트리 크레인에는 큰 설치 공간이 필요하지 않습니다. 비교적 소형 지역에서 사용할 수 있으며 사용하지 않을 때 보관할 수있어 귀중한 바닥 공간을 확보 할 수 있습니다.

공간 제한이있는 사이트에 효과적인 리프팅 솔루션을 제공합니다.

8. 부하 처리의 유연성

중장비를 조립하거나 섬세한 구성 요소를 배치하는 것과 같은 작업에서 중요한 부하의 정확한 위치를 허용합니다.

일부 모델에는 조절 가능한 다리가 제공되므로 다양한 하중 유형 및 작업 조건을 수용 할 수있는 높이 사용자 정의가 가능합니다.

9. 영구 설치가 필요하지 않습니다

휴대용 갠트리 크레인은 영구적 인 기초 나 시설에 대한 구조적 수정이 필요하지 않습니다. 이로 인해 설치 중 다운 타임 및 혼란이 줄어들어 고정 크레인을 수용 할 수없는 시설에 매력적인 옵션이됩니다.

10. 장기 내구성

강력하고 내구성이 뛰어난 재료 (일반적으로 강철)로 설계되어 무거운 하중을 처리하고 거친 산업 환경을 견딜 수 있도록 긴 서비스 수명과 신뢰할 수있는 성능을 보장합니다.

11. 유지 보수가 적습니다

보다 복잡한 크레인 시스템과 비교할 때 휴대용 갠트리 크레인은 일반적으로 유지하기가 더 쉽습니다. 정기 검사 및 기본 유지는 일반적으로 충분하여 전체 유지 보수 비용이 줄어 듭니다.

12. 다른 전원에 대한 적응성

특정 모델에 따라 수동 또는 전기적으로 작동 할 수 있습니다. 전기 모델은 더 많은 효율성과 속도를 제공하는 반면 수동 버전은 전력에 접근하지 않고 영역에서 더 간단한 작동을 제공합니다.

요약하면, 50- 톤 휴대용 갠트리 크레인은 광범위한 산업 응용 분야에 필요한 유연성, 이식성 및 비용 효율성과 결합 된 상당한 리프팅 용량을 제공합니다. 고정 크레인이 실현 가능하거나 효율적이지 않을 수있는 중장비 리프팅을위한 실용적인 솔루션입니다.





1. 제조 및 생산

중장기 조립 : 대형 기계의 어셈블리가 필요한 산업에서 30T 갠트리 크레인은 구성 요소를 정밀하게 제자리로 이동시켜 어셈블리 프로세스 중에 정확성을 보장 할 수 있습니다.

제품 운송 : 공장 내 에서이 크레인은 한 단계의 생산에서 다른 단계에서 다른 단계로 조립 된 제품을 운반하여 2. 제조 공정을 간소화합니다.

건축 및 토목 공학

프리 캐스트 요소 취급 : 프리 캐스트 콘크리트 요소를 사용하는 건설 프로젝트의 경우 30T 갠트리 크레인은 이러한 무거운 조각을 효율적으로 설치하여 설치 시간과 인건비를 줄일 수 있습니다.

교량 건설 : 교량 건물 프로젝트 에서이 크레인은 지정된 위치에 빔 또는 기타 구조적 구성 요소를 올리거나 올리는 데 사용됩니다.

3. 직함 및 항구 운영

화물 적재 및 언로드 : 항구에서 30T 갠트리 크레인은 컨테이너를 적재하고 언로드하는 데 중요한 역할을하며 선박이나 트럭에 무거운화물을 하역하는 데 도움이되며, 선박의 처리 시간이 더 빠릅니다.

창고 물류 : 대형 창고, 특히 강철 코일이나 대형 기계와 같은 무거운 품목을 저장하는 창고 에서이 크레인은 저장을보다 접근하고 안전하게 관리합니다.

4. Railroad 및 공항 인프라

철도 유지 보수 : 레일 트랙의 유지 보수 및 수리를 위해 30T 갠트리 크레인은 무거운 레일을 들어 올리거나 옮기거나 슬리퍼를 교체하여 서비스 중단을 최소화 할 수 있습니다.

항공기 유지 보수 : 항공기 유지 관리 격납고 에서이 크레인은 검사 또는 수리를 위해 엔진 또는 기타 무거운 부품을 들어 올리는 데 사용됩니다.

5. 에너지 및 유틸리티

원자력 발전소 : 원자력 산업에서 갠트리 크레인은 무거운 방사성 성분을 취급하고 포지셔닝하여 안전성과 정밀도를 보장합니다.

풍력 터빈 설치 : 풍력 터빈 조립을 위해 30T 갠트리 크레인은 무거운 나셀 또는 로터 블레이드를 제자리로 들어 올려 설치 프로세스를 단순화 할 수 있습니다.

6. 민화 및 채석

암석 운송 : 광업 운영에서 갠트리 크레인은 추출 현장에서 처리 구역 또는 운송 시스템으로 암석을 운송합니다.

장비 유지 보수 : 중장비 장비에는 종종 부품의 유지 보수 또는 교체가 필요합니다. 30T 갠트리 크레인은 이러한 구성 요소를 쉽게 들어 올릴 수 있습니다.





1. 디자인 및 엔지니어링

자세한 엔지니어링 : 메인 빔, 호이스트, 트롤리, 엔드 캐리지 및 기타 구성 요소를 포함한 자세한 엔지니어링 도면 및 사양을 개발하십시오.

시뮬레이션 및 모델링 : CAD (Computer-Aided Design) 및 시뮬레이션 도구를 사용하여 크레인의 성능을 모델링하고 디자인을 최적화합니다.

2. 재료 선택

재료 사양 : 강도, 내구성 및 내열에 대한 요구 사항을 충족하는 고품질 재료를 선택하십시오. 일반적인 재료에는 고강도 강철, 합금 및 특수 코팅이 포함됩니다.

조달 : 승인 된 공급 업체의 소스 자료로 필요한 품질 및 인증 표준을 충족하도록합니다.

3. 구성 요소 제조

절단 및 형성 : 빔, 컬럼 및 브래킷과 같은 필요한 구성 요소로 원료를 자르고 모양을 구성합니다. 여기에는 플라즈마 절단, 레이저 절단 및 가공과 같은 프로세스가 포함될 수 있습니다. 웰링 및 어셈블리 : 용접 부품을 함께하여 크레인의 구조적 요소를 형성합니다. 여기에는 메인 빔 용접, 엔드 마차 및 기타 하중 부품이 포함됩니다.

4. 조립

하위 조립 : 호이 스팅 시스템, 트롤리 및 엔드 캐리지와 같은 개별 구성 요소를 하위 어셈블리로 조립하십시오. 여기에는 부품을 맞추고 적절한 정렬을 보장합니다. 메인 어셈블리 : 하위 어셈블리를 결합하여 완전한 크레인 구조를 구성하십시오. 여기에는 메인 빔에 호이스트와 트롤리를 장착하고 최종 카레지를 부착하고 제어 시스템을 설치하는 것이 포함됩니다.

5. 시스템의 통합

전기 시스템 : 모터, 제어 패널, 배선 및 센서를 포함한 전기 부품을 설치합니다. 크레인의 전기 시스템이 올바르게 통합되고 테스트되었는지 확인하십시오.

제어 시스템 : 프로그래밍 가능한 로직 컨트롤러 (PLC), 원격 제어 및 안전 장치와 같은 제어 시스템을 구현 및 구성합니다. 제어 시스템이 올바르게 작동하고 교정되는지 확인하십시오.

6. 테스트 및 품질 보증

수술 전 테스트 : 부하 테스트, 리프팅 및 여행 메커니즘의 작동 테스트, 제어 시스템 점검을 포함하여 크레인의 기능을 확인하기위한 수술 전 테스트를 수행합니다.

안전 테스트 : 한계 스위치, 경보 및 비상 정지와 같은 안전 기능이 올바르게 작동하고 안전 표준을 충족하고 있는지 확인하십시오.

검사 : 크레인의 구조 및 구성 요소에 대한 자세한 검사를 수행하여 설계 사양 및 품질 표준을 준수합니다.

7. 최종 조정 및 교정

미세 조정 : 크레인의 성능을 최적화하고 원활한 작동을 보장하기 위해 필요한 조정을하십시오. 여기에는 센서 교정, 조정 조정 및 리프팅 시스템을 미세 조정하는 것이 포함될 수 있습니다.

문서 : 운영 매뉴얼, 유지 보수 가이드 및 안전 지침을 포함한 문서를 준비 및 검토합니다.

8. 배달 및 설치

운송 : 크레인을 설치 현장으로 전송하여 손상을 방지하기 위해 안전하게 처리하고 운송하는지 확인하십시오.

설치 : 조립, 정렬 및 전원 및 제어 시스템 연결을 포함하여 고객 시설에 크레인 설치를 감독합니다.

교육 : 크레인의 운영 및 안전 절차에 익숙해 지도록 운영자 및 유지 보수 직원을위한 교육을 제공합니다.

9. 시운전 및 핸드 오버

시운전 : 최종 시운전 테스트를 수행하여 크레인이 실제 조건에서 올바르게 작동하고 성능 사양을 충족하는지 확인하십시오.

핸드 오버 : 공식적으로 크레인을 고객에게 양도하여 규정 준수 증명서, 보증 정보 및 유지 보수 일정을 포함하여 필요한 모든 문서를 제공합니다.







재료 검사

품질 검사 : 구매 한 원자재에 대한 엄격한 품질 검사가 설계 요구 사항과 국가 표준을 충족 할 수 있도록 수행됩니다.

재료 저장 : 자격을 갖춘 재료는 부식 또는 손상을 방지하기 위해 분류에 따라 저장됩니다.

절단 및 형성

강철 절단 : 플라즈마 절단, 레이저 절단 또는 불꽃 절단 및 기타 기술을 사용하여 설계 도면의 크기에 따라 강철을 자릅니다.

형성 처리 : 굽힘, 롤링, 용접 및 기타 프로세스를 통해 스틸 플레이트를 형성하여 메인 빔, 엔드 빔 및 기타 구조 부품을 제조합니다.

용접

구성 요소 용접 : 절단 및 형성 강철 부품은 메인 빔, 엔드 빔 및 트롤리와 같은 주요 구조물로 용접됩니다. 용접 공정은 구조적 강도와 용접 품질을 보장하기 위해 엄격하게 제어되어야합니다.

용접 검사 : 비파괴 테스트 기술 (예 : 초음파 테스트, 방사선 테스트)을 사용하여 용접을 검사하여 균열이나 다른 결함이 없는지 확인하십시오.

가공

정밀 가공 : 휠 세트, 베어링 시트, 풀리 등과 같은 크레인의 주요 구성 요소에서 정밀 가공이 수행되어 치수 정확도와 표면 품질을 보장합니다.

전체 기계의 어셈블리

총회 : 사전 조립에 기초하여, 메인 빔의 최종 설치, 엔드 빔, 리프팅 메커니즘, 보행 메커니즘 등을 포함하여 크레인의 전체 어셈블리가 수행됩니다.

시운전 및 테스트

동적 조건에서는 크레인의 작동 성능이 리프팅, 보행, 스티어링 및 기타 기능 테스트를 포함하여 테스트됩니다. 조립 된 브리지 크레인의 전체 크기는 모든 치수가 설계 요구 사항을 충족하는지 확인합니다.

스프레이 및 반응 방지 치료

표면 처리 녹 제거 : 크레인 표면의 녹 제거, 일반적인 방법에는 샌드 블라스팅, 산세 등이 포함됩니다. 프라이머 스프레이 : 처리 된 표면에 스프레이 항-혈관 프라이머가 금속 산화 및 부식을 방지합니다. Topcoat Spraying Color Spraying : 크레인에 보호 및 장식 효과를 제공하기 위해 고객 요구 사항 또는 산업 표준에 따라 스프레이 탑 코트. 마킹 : 스프레이 후 모델, 정격 하중 등과 같은 사양에 따라 크레인의 식별 정보를 표시하십시오.

공장 및 설치

포장 및 운송

포장 보호 : 운송 중 손상을 방지하기 위해 크레인의 주요 구성 요소를 보호 적으로 포장하십시오. 운송 계약 : 장비 규모 및 운송 조건에 따라 크레인을 고객 사이트로 전송하는 적절한 운송 방법을 선택하십시오.

수락 및 배달

고객 수락

현장 수락 : 고객은 계약 요구 사항 및 기술 사양에 따라 장비의 성능 및 품질을 확인하기 위해 크레인의 현장 수락을 수행합니다.

문제 해결 : 문제가 발견되면 제조업체는 장비가 고객의 요구 사항을 완전히 충족하도록하기 위해 제 시간에이를 수정해야합니다. 전달 및 사용 운영 교육 : 제조업체는 일반적으로 고객의 운영자에게 크레인을 올바르게 안전하게 작동 할 수 있도록 고객의 운영자를 훈련시킵니다.
