독립형 워크스테이션 브리지 크레인



독립형 워크스테이션 오버헤드 크레인은 산업 환경에서 효율성, 안전성 및 생산성을 향상시키도록 설계된 인체공학적이고 비용 효율적인 자재 처리 솔루션입니다. 이 시스템은 하중을 반복적으로 들어 올리고 위치를 지정하고 운반해야 하는 응용 분야에 이상적입니다. 모듈식 설계는 영구적인 구조 수정 없이 유연성, 확장성 및 손쉬운 설치를 보장합니다.

독립형 워크스테이션 오버헤드 크레인은 기존 건물 구조에 부착하지 않고 장착되도록 설계되었습니다. 자립 기둥으로 지지되어 독립성과 안정성을 보장합니다. 또한 특정 작업 공간 레이아웃에 맞게 다양한 범위, 높이 및 용량으로 제공됩니다. 조정 가능한 브릿지 길이와 크레인 폭을 사용할 수 있습니다.

고강도 강철 또는 알루미늄 부품을 사용하여 내구성이 있으면서도 가벼운 시스템을 만듭니다. 부드럽고 쉬운 움직임으로 작업자의 피로를 줄여줍니다. 부하 용량은 일반적으로 150kg~2,000kg(330lbs~4,400lbs)입니다. 중소형 부하 처리 작업에 적합합니다.

무게(KG):1000

핵심 부품:엔진, 기어박스, 모터

원산지: 중국 허난

보증:1년

영상출고검사 : 제공

기계 테스트 보고서: 제공

크레인 기능 : 간편한 작동 대들보 브리지 크레인

전원:3P 220--440 V/50hz60HZ

제어 방법: 지상 제어+원격 제어

업무:A3-A5

크레인 유형:플렉시블 빔 크레인

색깔: 수락가능한 주문을 받아서 만들어진 색깔

용법: 리프팅 재료

사양 : 유연한 회전 암





1. 메인 빔

독립형 워크스테이션 오버헤드 크레인의 메인 빔은 크레인 트랙 빔을 가로질러 호이스팅 메커니즘을 지원하고 화물의 수평 이동을 가능하게 하는 핵심 구성 요소입니다.

메인 빔은 일반적으로 고강도 강철 또는 경량 알루미늄으로 만들어집니다. 단일 빔은 일반적으로 워크스테이션 오버헤드 크레인에 사용되어 가볍지만 강력한 솔루션을 제공합니다. 메인 빔의 길이는 작업 공간의 너비와 필요한 적용 범위에 따라 달라집니다. 빔의 강도는 크레인 사양에 따라 수백 킬로그램에서 수 톤에 이르는 특정 중량 제한을 견딜 수 있도록 설계되었습니다. 프로필:

박스빔: 우수한 비틀림 강도와 강성을 제공합니다.

I-빔: 특히 가벼운 하중에 비용 효율적이고 널리 사용되는 옵션입니다.

밀폐형 트랙: 구름 저항을 줄이고 더 부드러운 움직임을 허용하며 마모를 최소화합니다.

리프팅 시스템

독립형 워크스테이션 오버헤드 크레인 호이스팅 시스템은 제조, 조립 라인 및 창고와 같은 다양한 산업 환경에서 일반적으로 사용되는 인체공학적이며 다양한 자재 취급 솔루션입니다.

독립형 구조: 건물의 기존 지지 구조와 독립적입니다. 바닥에 고정된 수직기둥과 수평보로 구성됩니다. 견고한 천장이 없거나 이동성이 필요한 시설에 이상적입니다.

호이스트: 교량빔에 부착되는 주요 리프팅 장치입니다. 다음과 같을 수 있습니다:

수동(체인 호이스트): 수동으로 작동하여 가벼운 하중을 들어 올립니다.

전기: 무거운 물체를 보다 빠르고 일관되게 들어 올리기 위해 전동식입니다.

트롤리: 교량 빔에 장착되어 교량을 따라 종방향으로 이동하여 전후 이동이 가능합니다.

활주로 트랙: 오버헤드 크레인에 부드러운 수평 운동을 제공합니다. 트랙은 독립형 프레임에 장착됩니다.

3.종료마차

엔드 프레임은 독립형 워크스테이션 브리지 크레인의 핵심 구성요소입니다. 크레인 브릿지를 지지하고 크레인 레일을 따라 이동할 수 있도록 하는 구조요소입니다.

엔드 프레임이 브릿지에 부착되어 안정성과 균일한 무게 분산이 보장됩니다. 레일 빔을 따라 원활하게 이동할 수 있도록 바퀴나 롤러가 장착되어 있습니다. 일반적으로 내구성과 효율성을 위해 마찰 방지 베어링으로 ​​설계됩니다.

엔드 프레임은 고강도 강철로 제작되어 하중을 견디고 수명을 보장합니다. 크레인 용도에 따라 다양한 용량을 수용할 수 있도록 설계되었습니다.

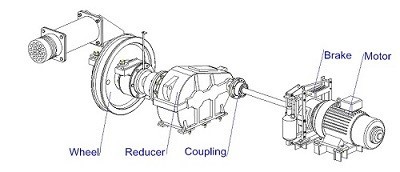

4.크레인 주행 메커니즘

1) 작동원리

주행 기어는 일반적으로 교량 크레인의 거더에 위치합니다. 이러한 거더는 크레인이 이동하는 트랙이나 레일에 의해 지지됩니다. 이 시스템은 트랙을 따라 움직이는 바퀴나 트롤리를 구동하는 전기 모터에 의해 구동됩니다. 모터는 토크 전달을 위한 기어박스를 포함할 수 있는 구동 시스템을 통해 휠에 연결됩니다. 이동 바퀴는 크레인 구조물에 장착되며 고정된 트랙이나 레일을 따라 이동하도록 설계되었습니다. 바퀴는 크레인이 안정성을 유지하면서 원활하게 움직이는 것을 보장합니다. 이러한 휠은 일반적으로 강철과 같이 마모를 줄이는 재료로 만들어집니다. 크레인의 트랙 시스템은 일반적으로 바닥 또는 천장 장착 구조물과 같은 고정 기초에 장착됩니다. 트랙은 크레인의 바퀴가 이동하는 연속 트랙이거나 일련의 트랙 섹션일 수 있습니다. 크레인의 움직임은 일반적으로 펜던트 컨트롤러나 무선 리모콘을 통해 사용자 인터페이스로 제어됩니다. 이 인터페이스는 모터에 신호를 보내 크레인의 이동 속도와 방향을 시작, 중지 및 조정합니다. 필요할 때 크레인의 움직임을 멈추기 위해 제동 시스템이 설치됩니다. 이는 안전을 위해 특히 중요하며 크레인이 빠르고 효과적으로 정지되도록 보장합니다. 브레이크는 설계에 따라 전자식, 기계식 또는 유압식일 수 있습니다.

2) 기능적 특성

부드럽고 제어된 움직임: 크레인 이동 메커니즘을 통해 오버헤드 크레인은 부드럽고 제어된 방식으로 트랙을 따라 수평으로 이동할 수 있습니다. 이는 작업 공간에서 크레인의 정확한 위치를 보장하므로 워크스테이션 및 조립 작업에 이상적입니다.

높은 부하 용량: 이동 메커니즘은 크레인 브리지와 이동하는 자재의 하중을 전달하도록 설계되었습니다. 이는 성능 저하 없이 크레인 구조의 무게와 부착된 하중을 지지하도록 설계되었습니다.

독립적인 작동: 많은 설계에서 이동 메커니즘은 리프팅 메커니즘과 같은 다른 크레인 구성 요소와 독립적으로 작동합니다. 이를 통해 리프팅 프로세스를 중단하지 않고 크레인이 작업대 위로 이동할 수 있어 전반적인 효율성이 향상됩니다.

전기 및 수동 옵션: 메커니즘은 전기 모터로 구동될 수 있어 트랙을 따라 신속하고 자동으로 이동할 수 있습니다. 또한 유지 관리 또는 비상 상황을 위한 수동 오버라이드 옵션이 있을 수도 있습니다.

정확한 위치 지정: 전자식 또는 기계식 구동 시스템을 사용하여 크레인 이동 메커니즘은 자재 취급 또는 조립과 같은 작업에 중요한 정밀한 위치 지정을 제공하여 크레인이 정확한 위치로 이동할 수 있도록 합니다.

마모 감소: 크레인의 이동 메커니즘에는 내마모성 휠, 트랙 및 베어링과 같은 내마모 기능이 장착되어 있습니다. 이는 크레인의 수명을 연장하고 유지 관리 요구 사항을 최소화합니다.



5. 트롤리 주행 메커니즘

1) 전기 호이스트: 트롤리 작동 메커니즘에는 일반적으로 자재를 들어 올리고 내리는 전기 호이스트가 장착되어 있습니다. 전기 호이스트는 트롤리의 트랙을 따라 움직이며 실제 리프팅 작업을 담당합니다.

2) 트롤리 프레임: 트롤리의 주요 구조는 전기 호이스트 및 기타 구성 요소를 지원합니다. 프레임 설계는 작동 중 하중을 견딜 수 있을 만큼 충분한 강도와 강성을 가져야 합니다.

3) 휠 세트: 트롤리의 바닥에는 일반적으로 내마모성 재료로 만들어지고 메인 빔의 트랙에서 원활하게 굴러갈 수 있는 바퀴가 장착되어 있습니다. 디자인은 일반적으로 작동 중 트롤리의 안정성을 보장하기 위해 이중 바퀴 또는 다중 바퀴입니다.

4) 구동 장치: 구동 모터는 감속기를 통해 바퀴에 동력을 전달하여 트롤리의 움직임을 제어합니다. 모터 선택은 트롤리의 하중 지지 용량과 작동 속도 요구 사항에 따라 달라집니다.

5) 가이드 장치: 메인 빔에서 트롤리의 안정적인 작동을 보장하기 위해 일반적으로 작동 중에 트롤리가 이탈하거나 탈선하는 것을 방지하기 위해 가이드 휠 또는 가이드 레일이 제공됩니다.

2) 기능적 특성

다리를 따라 이동: 트롤리 이동 메커니즘은 다리 길이를 따라 트롤리를 이동하는 역할을 합니다. 이러한 움직임을 통해 크레인은 전체 작업 공간을 커버하고 넓은 지역의 하중을 처리할 수 있습니다.

이는 일반적으로 전기 모터인 전기 드라이브를 사용하여 교량 대들보에 장착된 트랙을 통해 트롤리의 움직임을 제어합니다.

화물 취급 및 위치 지정: 트롤리 이동 메커니즘을 통해 화물의 정확한 위치 지정이 가능합니다. 이는 워크스테이션의 특정 지점에 물건을 들어올리거나 내리거나 배치하기 위해 하중을 정확한 위치로 이동할 수 있도록 보장합니다.

부드럽고 제어된 움직임을 지원하여 하중이나 작업 영역의 손상을 방지합니다.

속도 제어: 메커니즘에는 일반적으로 트롤리가 움직이는 속도를 조정하는 속도 제어 기능이 포함되어 있습니다. 이는 화물 취급 시 정밀도와 작동 시 안전을 위해 필수적입니다.

다양한 리프팅 또는 위치 지정 작업을 수용하기 위해 가변 속도 제어를 구현할 수 있습니다.

충분한 부하 용량: 트롤리 이동 메커니즘은 안전이나 성능을 저하시키지 않고 크레인의 최대 부하 용량을 처리할 수 있도록 설계되어야 합니다. 여기에는 관련된 응력과 무게를 견딜 수 있도록 설계된 기어, 모터 및 휠과 같은 견고한 구성 요소가 포함되어 있습니다.

부드럽고 조용한 작동: 이 메커니즘은 부드럽고 조용한 작동을 위해 설계되어 구성 요소의 마모를 줄이고 작업장의 소음 공해를 최소화합니다. 여기에는 트롤리 이동 중 마찰과 소음을 줄이기 위해 윤활 시스템과 정밀 부품을 사용하는 것이 포함됩니다.

제동 및 안전 메커니즘: 이동 메커니즘에는 제어되고 안전한 방식으로 트롤리를 멈출 수 있는 제동 시스템이 포함되어야 합니다. 이렇게 하면 화물이 안전하게 배치되고 트롤리가 의도치 않게 계속 움직이지 않게 됩니다. 일부 시스템에는 정전이나 기타 문제가 발생할 경우 트롤리가 움직이지 않도록 방지하는 안전 브레이크가 포함되어 있습니다.



6.크레인 휠

독립형 워크스테이션 오버헤드 크레인의 크레인 휠은 크레인이 활주로나 트랙을 따라 이동할 수 있도록 하는 중요한 구성 요소입니다. 이 바퀴는 일반적으로 크레인 브릿지의 각 끝에 장착되어 트랙 시스템을 따라 앞뒤로 이동할 수 있습니다.

바퀴는 일반적으로 크레인 이동에 따른 무거운 하중과 지속적인 마모를 견딜 수 있도록 경화 강철 또는 기타 내구성 있는 재료로 만들어집니다. 환경에 따라 부식이나 극한의 온도에 견딜 수 있도록 재질이 달라질 수 있습니다.

크레인 휠은 트랙이나 레일에 단단히 고정되도록 홈이나 플랜지로 설계되어 크레인이 부드럽고 안정적으로 움직일 수 있도록 합니다. 이는 크레인이 탈선하거나 불안정해지는 것을 방지하는 데 도움이 됩니다.

바퀴는 크레인의 전체 중량과 크레인이 운반하는 하중을 지탱해야 합니다. 바퀴의 크기와 개수는 크레인의 중량 용량에 따라 결정됩니다. 또한 휠은 마찰을 줄이기 위해 베어링이 있는 축에 장착되어 있어 움직임이 더 부드럽고 마모가 적습니다. 베어링은 하중, 속도 및 작동 조건에 따라 선택됩니다.

독립형 워크스테이션 오버헤드 크레인의 경우 바퀴는 크레인의 브릿지나 트롤리에 장착됩니다. 이는 크레인 구조에 부착되며 트랙 시스템을 따라 이동하는 크레인의 능력에 매우 중요합니다.

7.크레인 후크

독립형 워크스테이션 브릿지 크레인의 크레인 후크는 하중을 쉽게 들어 올리고 이동시키는 데 중요한 부분입니다.

기능: 크레인 후크는 슬링, 체인 또는 기타 장비 액세서리에 단단히 부착되어 하중을 안전하게 처리하도록 설계되었습니다. 지정된 작업 공간 내에서 자재 취급 작업에 자주 사용됩니다.

디자인 특징

재질은 고강도 합금강으로 내구성이 뛰어나고 안전합니다. 짐이 미끄러지는 것을 방지하기 위해 입구가 넓은 입구 또는 걸쇠 모양입니다. 회전 기능이 있는 회전 후크를 사용하여 화물을 유연하게 정렬할 수 있습니다.

모터

독립형 워크스테이션 오버헤드 크레인은 산업 및 제조 분야에서 자주 사용되는 다용도 리프팅 장비입니다. 모터는 크레인의 움직임을 구동하여 부드럽고 효율적인 작동을 보장하는 핵심 구성 요소입니다.

AC 모터: 높은 토크가 필요한 대형 시스템에 자주 사용됩니다.

DC 모터: 가변 속도 제어가 필요한 애플리케이션에 이상적입니다.

서보 모터: 높은 정밀도를 제공하며 자동화 기능이 있는 시스템에 자주 사용됩니다.

유압 모터: 유압이 필요한 특수 환경에 사용되지만 독립형 크레인에서는 덜 일반적입니다.

크레인 모터의 주요 특징

부하 용량: 모터는 특정 중량(예: 500kg, 1톤, 2톤)을 처리하도록 설계되었습니다. 운영상의 필요에 따라 하나를 선택하십시오.

속도 제어: 가변 주파수 드라이브(VFD)는 종종 리프팅 및 이동 속도를 조절하기 위해 모터와 쌍을 이룹니다.

내구성: 크레인의 모터는 과중한 작업 주기와 열악한 산업 환경을 견딜 수 있도록 제작되었습니다.

에너지 효율성: 최신 모터는 에너지 효율적이므로 운영 비용이 절감됩니다.

.

소리와 빛 경보 시스템 및 리미트 스위치

1) 소리와 빛 경보 시스템

독립형 워크스테이션 오버헤드 크레인의 소리 및 빛 경보 시스템은 운전자와 인근 직원에게 잠재적인 위험이나 특정 작업 활동을 경고하도록 설계된 안전 장치입니다.

청각 경보: 크레인 이동이나 비상 상황을 알리기 위해 크고 선명한 소리가 방출됩니다. 다양한 환경에 맞게 볼륨을 조정할 수 있습니다(일반적으로 85-120dB). 일반적인 소리: 버저, 사이렌 또는 음성 알림.

가벼운 경보: 시각적 경고를 제공하기 위해 자주 깜박이는 고강도 LED 조명입니다. 일반적으로 사용되는 색상:

빨간색: 비상 또는 정지 신호.

노란색/황색: 경고.

녹색: 안전한 작동 또는 준비 상태.

낮은 조명 조건에서도 멀리서 볼 수 있습니다.

2) 리미트 스위치

독립형 워크스테이션 오버헤드 크레인의 리미트 스위치는 크레인이 지정된 작동 범위를 벗어나는 것을 방지하여 장비와 주변 환경을 보호하는 데 사용되는 안전 장치입니다. 이러한 스위치는 일반적으로 크레인 이동 경로의 주요 지점(교량 끝 또는 트롤리 트랙)에 설치되어 크레인 위치를 감지합니다.

기능

이동 끝 보호: 이동 끝 부분에 도달하면 리미트 스위치가 크레인을 정지시켜 과도한 이동으로 인해 크레인이나 기타 장비가 손상되는 것을 방지합니다.

과부하 보호: 일부 리미트 스위치는 과부하 감지 시스템과 통합되어 과부하가 감지되면 크레인의 움직임을 멈출 수 있습니다.

전기 제어: 리미트 스위치는 사전 설정된 위치에 도달한 후 크레인 모터가 계속 작동하는 것을 방지하기 위해 회로를 활성화하거나 비활성화합니다.

기계적 작동: 이 스위치는 일반적으로 기계적이며 트롤리 또는 브리지와 같은 크레인의 움직이는 부품과의 물리적 접촉에 의해 트리거됩니다.

리미트 스위치에는 두 가지 주요 유형이 있습니다.

로터리 리미트 스위치: 드럼이나 기어와 같은 회전 부품이 스위치를 트리거하는 메커니즘을 돌릴 때 리미트 스위치가 활성화됩니다.

선형 리미트 스위치: 선형 모션은 일반적으로 크레인이 직선 경로를 따라 이동하는 응용 분야에 사용되는 리미트 스위치를 활성화합니다.

10.안전장치

독립형 워크스테이션 오버헤드 크레인은 일반적으로 제조 및 산업 환경에서 자재 취급에 사용됩니다. 이러한 크레인의 안전 기능은 운전자의 안전과 장비의 수명을 보장하는 데 매우 중요합니다.

리미트 스위치: 크레인이 의도한 범위를 벗어나 이동하는 것을 방지합니다. 이는 크레인이 장애물과 충돌하지 않거나 설계된 이동 제한을 초과하지 않도록 보장합니다.

과부하 보호: 크레인이 정격 용량을 초과하는 하중을 운반하는지 감지합니다. 시스템은 손상이나 사고를 방지하기 위해 크레인의 움직임을 방지하거나 자동으로 정지시킵니다.

비상 정지 버튼: 운전자가 비상 상황 발생 시 모든 크레인 기능을 즉시 정지할 수 있습니다.

충돌 방지 시스템: 크레인이 작업 영역의 다른 크레인, 벽 또는 장애물과 충돌하는 것을 방지합니다. 이러한 시스템은 센서를 사용하여 물체의 존재를 감지합니다.

제동 시스템: 사용하지 않거나 전원이 꺼졌을 때 크레인이 안전하게 정지하고 부하를 제자리에 고정할 수 있는지 확인하십시오.

회전 제한 장치(회전 크레인용): 회전 운동이 가능한 크레인(예: 지브 크레인)의 경우 회전 제한 장치는 과도한 회전을 방지하여 크레인이나 주변 장비가 손상되는 것을 방지합니다.

안전 기능을 갖춘 펜던트 컨트롤러: 운전자는 펜던트를 사용하여 크레인의 움직임을 제어합니다. 현대식 펜던트에는 비상 정지 버튼, 데드맨 스위치 또는 안전 인터록과 같은 안전 기능이 내장되어 있는 경우가 많습니다.

안전 인터록: 크레인이 특정 안전 조건에서만 작동할 수 있는지 확인하십시오. 예를 들어, 크레인은 호이스트가 제대로 맞물리거나 하중이 균형을 이룬 상태에서만 이동할 수 있습니다.

경고등 및 사이렌: 크레인이 작동하거나 오작동할 때 시각 및 청각 신호를 제공하여 운전자와 해당 지역의 사람들에게 잠재적인 위험을 경고합니다.

가드레일 및 바리케이드: 크레인과 작동 영역 주변의 물리적 장벽은 사람들이 위험한 지역에 진입하는 것을 방지하는 데 도움이 됩니다.



11.제어 모드

독립형 워크스테이션 오버헤드 크레인의 제어 모드는 크레인의 이동 및 작동이 관리되는 방식을 나타냅니다. 제어장치는 설계, 용도, 자동화 정도에 따라 다양한 방식으로 구성될 수 있습니다.

붐 제어: 운전자가 휴대용 붐을 사용하여 크레인을 제어하는 ​​가장 기본적인 형태입니다. 붐에는 일반적으로 브리지(수평 이동), 트롤리(측면 이동) 및 호이스트(수직 이동)의 이동을 제어하는 ​​버튼 또는 조이스틱이 있습니다.

무선 원격 제어: 붐 제어와 유사하지만 무선 신호를 사용하므로 크레인을 작동할 때 운전자의 이동성이 향상됩니다.

조이스틱 제어: 조이스틱 패널을 사용하면 운전자가 여러 방향에서 크레인의 움직임을 정밀하게 제어할 수 있어 부드럽고 반응성이 뛰어난 작동이 가능합니다.

자동 제어: 사전 설정된 위치: 크레인은 사전 정의된 경로를 따르거나 사전 정의된 적재 또는 하역 영역과 같은 특정 위치에서 자동으로 정지하도록 프로그래밍할 수 있습니다.

반자동 제어: 이 모드에서는 운전자가 크레인의 특정 측면(예: 속도 또는 방향)을 수동으로 제어할 수 있지만 다른 기능(예: 리프팅 또는 위치 지정)은 센서 입력에 따라 자동 또는 반자동입니다.

터치스크린 또는 푸시 버튼 제어: 최신 시스템은 운전자가 크레인 제어 옵션을 선택하거나 적재 중량, 크레인 속도 또는 시스템 진단과 같은 다양한 매개변수를 모니터링할 수 있는 터치스크린 인터페이스를 사용할 수 있습니다.

12.스케치



주요 기술





생산성 향상: 작업 공간 전체에서 무거운 하중을 쉽고 효율적으로 이동할 수 있으므로 수동으로 들어올릴 필요성이 줄어듭니다. 이를 통해 생산성이 향상되고 작업 처리 시간이 단축될 수 있습니다.

유연한 설계: 독립형 워크스테이션 브리지 크레인은 사용자 정의가 가능하며 특정 작업 공간 요구 사항에 맞게 조정할 수 있습니다. 다양한 작업에 적합하도록 다양한 하중 용량과 리프팅 높이에 맞게 설계할 수 있습니다.

공간 효율성: 이 크레인은 구조적 수정이나 기존 건물 구조의 지원이 필요하지 않습니다. 이들은 독립적으로 설치되며 필요한 경우 시설 내 다른 구역으로 이동할 수 있습니다.

향상된 안전성: 브리지 크레인을 사용하면 무거운 짐을 수동으로 들어올리고 이동할 때 직원이 부상을 입을 위험이 최소화됩니다. 이 시스템은 자재의 무게와 움직임을 안전하게 처리하도록 설계되었습니다.

쉬운 설치 및 유지 관리: 이 크레인은 자립형이므로 시설 구조에 대한 더 복잡한 설정이나 수정이 필요할 수 있는 다른 유형의 크레인에 비해 설치 및 유지 관리가 더 쉽습니다.

비용 효율성: 독립형 워크스테이션 브리지 크레인은 오버헤드 시스템을 설치하거나 건물의 구조를 조정하는 것보다 더 저렴한 경우가 많습니다. 특히 소규모 작업이나 공간이 제한된 기존 시설의 경우 비용 효율적인 솔루션이 될 수 있습니다.

다용성: 이 크레인은 다목적이며 조립 라인부터 무거운 부품, 도구 및 장비 이동에 이르기까지 광범위한 작업에 사용할 수 있습니다. 제조, 자동차 및 기타 산업 환경에서 잘 작동합니다.

모듈식 및 확장 가능: 비즈니스가 성장함에 따라 추가 모듈을 추가하거나 크레인 시스템을 확장하여 더 많은 리프팅 용량을 수용하거나 더 넓은 영역을 커버할 수 있습니다.

감소된 바닥 공간 요구 사항: 넓은 영역이나 구조적 수정이 필요한 다른 크레인과 달리 독립형 워크스테이션 브리지 크레인은 최소한의 공간을 차지하며 큰 중단 없이 기존 작업 흐름에 통합될 수 있습니다.





1. 제조 및 조립라인

공장이나 조립 공장과 같은 산업 환경에서 자립형 워크스테이션 브릿지 크레인을 사용하면 생산 라인을 따라 무거운 부품을 이동할 수 있으므로 작업자가 부품을 쉽게 조립하거나 배치할 수 있습니다.

인체공학적 작업 흐름을 지원하여 수동 리프팅의 필요성을 줄이고 작업자의 안전과 생산성을 향상시킵니다.

2. 유지보수 및 수리점

이러한 크레인은 유지 관리 및 수리 시설에서 흔히 볼 수 있으며, 서비스를 위해 중장비 부품, 도구 또는 부품을 들어 올리는 데 사용됩니다.

독립형 설계의 유연성 덕분에 운전자는 고정된 트랙을 따라 크레인을 이동할 수 있으며 다양한 워크스테이션에 부하를 배치하는 데 다양성을 제공합니다.

3. 창고 및 유통

독립형 브리지 크레인은 창고에서 보관 영역과 배송 스테이션 간에 자재나 제품을 이동하는 데 사용할 수 있습니다.

부피가 큰 물품을 처리할 수 있어 좁은 공간에서 지게차의 필요성이 줄어들고 시설 내 자재 흐름이 간소화됩니다.

4. 배송 및 수령 지역

이 크레인은 배송 지역의 트럭이나 컨테이너에서 무거운 품목을 싣고 내리는 데 유용합니다.

이는 포장, 분류 또는 배송을 위해 무거운 패키지나 구성 요소를 배치하는 데 편리하고 효율적인 수단을 제공합니다.

5. 연구실 및 연구시설

연구실이나 첨단 기술 환경에서 독립형 브리지 크레인은 민감한 장비나 크고 무거운 장비를 스테이션 간에 이동하는 데 도움을 주어 정밀한 취급을 보장하고 손상 위험을 줄입니다.

6. 건설 및 중장비 취급

건설 현장이나 중장비 취급 시 독립형 교량 크레인을 사용하여 비계, 콘크리트 거푸집 또는 기타 대형 자재의 일부를 들어 올리고 이동할 수 있습니다.

머리 위 공간이 제한되어 있거나 전문적인 리프팅이 필요한 환경에서 특히 유용합니다.

7. 자동차 산업

자동차 제조 및 수리 시설에서는 엔진 조립, 타이어 교체, 무거운 부품 배치 등의 작업을 위해 독립형 워크스테이션 크레인을 사용합니다.

이 크레인은 유연한 지지 기능을 제공하므로 작업자는 다양한 작업대에서 자동차 부품을 쉽게 조작할 수 있습니다.

8. 항공우주산업

항공우주 제조에서는 독립형 워크스테이션 크레인을 사용하여 정밀성과 안전성이 중요한 비행기 날개, 동체 부분 및 기타 대형 부품과 같은 섬세한 구성요소를 들어올리고 배치합니다.





1. 디자인 및 엔지니어링

부하 용량, 스팬, 리프팅 높이 및 기타 맞춤 요구 사항과 같은 고객의 특정 요구 사항을 이해합니다. 구조 설계, 전기 시스템 및 기계 구성 요소를 포함하여 크레인에 대한 자세한 CAD 도면을 작성합니다. 이를 통해 크레인이 안전 표준 및 작동 요구 사항을 충족하는지 확인합니다. 부하 계산, 응력 분석을 수행하고 규정(예: OSHA, ANSI 표준) 준수 여부를 확인합니다. 진행하기 전에 인증된 엔지니어의 승인이 필요한 경우가 많습니다.

2. 재료 선택

크레인의 구조 프레임에 고품질 강철을 선택하여 의도한 하중을 지탱할 수 있는지 확인하십시오. 일반적인 재료에는 구조용 강철, 연강 또는 합금강이 포함됩니다. 후크, 호이스트, 레일 및 모터와 같은 구성 요소의 재료를 선택하십시오. 이는 일반적으로 단조 강철, 알루미늄 합금 또는 아연 도금 강철과 같은 고강도 재료입니다.

3. 크레인 부품 제작

교량(수평구조물), 엔드트럭(활주로를 따라 이동하는 바퀴 달린 유닛), 워크스테이션 프레임 등 크레인의 주요 구성요소를 제작합니다. 이러한 부품은 설계 사양에 따라 절단, 용접 및 조립됩니다. 대들보와 끝 캐리지를 제작합니다. 이는 무거운 하중을 지지하는 크레인의 능력에 필수적입니다. 자립 설치를 위한 지지 빔 또는 기둥을 포함할 수 있는 크레인용 지지 프레임워크를 조립하십시오. 호이스트 메커니즘(예: 전기 호이스트, 수동 체인 호이스트) 및 트롤리를 제조 또는 설치하십시오. . 이러한 구성 요소를 사용하면 크레인이 교량의 경간을 따라 하중을 들어 올리고 운반할 수 있습니다.

4. 조립

교량 구조, 트롤리, 호이스트, 엔드 캐리지 등 다양한 부품을 조립하기 시작합니다. 프레임은 볼트와 용접을 사용하여 연결되어 견고하고 내구성 있는 구조를 형성합니다. 원활한 작동을 위해서는 정밀도가 중요합니다. 필요한 전기 배선, 모터, 스위치 및 제어 패널을 설치하십시오. 여기에는 과부하 센서, 제한 스위치, 비상 정지 버튼과 같은 안전 기능이 포함될 수 있습니다. 크레인이 자립형인 경우 활주로(레일)를 설치하고 원활한 크레인 이동을 위해 수평이고 올바르게 정렬되었는지 확인합니다.

5. 테스트 및 품질 관리

크레인이 고장 없이 지정된 중량을 처리할 수 있는지 확인하려면 정적 및 동적 하중 테스트를 수행하십시오. 여기에는 리프팅 용량을 테스트하는 동안 전체 동작 범위에서 크레인을 작동시키는 것이 포함될 수 있습니다. 품질 보증을 위해 모든 구성 요소를 검사하십시오. 적절한 설치 및 작동을 위해 용접, 볼트 및 전기 시스템을 점검하십시오. 모든 안전 기능(리미트 스위치, 비상 정지 등)이 올바르게 작동하는지 확인하십시오. 관련 안전 규정 및 표준을 준수하는지 확인하십시오.

6. 마무리 및 코팅

부식을 방지하고 크레인의 수명을 연장하려면 크레인 부품을 청소하고 표면 처리(예: 페인팅, 아연 도금)를 적용하십시오. 마감 유형은 작업 환경(예: 실외 또는 부식성 환경)에 따라 다릅니다. 전기 시스템, 호이스트 및 제어 시스템 설치를 포함하여 최종 크레인 구성 요소를 조립합니다. 철저한 검사를 수행하여 모든 것이 제대로 작동하는지 확인하십시오.

7. 포장 및 배송

크레인의 크기에 따라 배송을 위해 더 작은 부품으로 분해될 수 있습니다. 운송 중 손상을 방지하기 위해 구성 요소는 조심스럽게 포장됩니다. 필요한 모든 구성 요소가 포함되어 있는지 확인하면서 크레인 부품을 고객 현장으로 운송하십시오.

8. 설치 및 시운전

크레인 구성품이 현장에 도착하면 기술자 팀이 크레인을 조립하고 설치합니다. 여기에는 활주로에 크레인을 설치하고, 전기 시스템을 연결하고, 최종 조정 작업이 포함됩니다. 최종 작동 테스트를 수행하여 크레인이 올바르게 작동하고 고객의 요구 사항을 충족하는지 확인하세요. 크레인의 작동 및 안전 기능에 대해 고객 직원을 교육하십시오.

9. 유지보수 및 애프터서비스 지원

지속적인 유지 관리 서비스를 제공하고 필요에 따라 교체 부품을 제공합니다. 크레인이 수명 기간 동안 효율적이고 안전하게 작동하려면 정기적인 검사와 서비스가 필요합니다.



워크샵 보기:

이 회사는 지능형 장비 관리 플랫폼을 설치하고 310세트의 핸들링 및 용접 로봇을 설치했습니다. 계획이 완료되면 500개 이상의 세트(세트)가 있게 되며 장비 네트워킹 비율은 95%에 도달하게 됩니다. 현재 32개의 용접 라인이 사용 중이고 50개가 설치될 예정이며 전체 제품 라인의 자동화율은 85%에 도달했습니다.
