금속 및 야금 크레인



금속 및 금속 크레인은 금속 및 야금 제품의 생산, 가공 및 제조에 관련된 산업의 재료를 처리하도록 설계된 특수한 유형의 오버 헤드 크레인입니다. 이 크레인은 고온, 무거운 하중 및 고 충격 작업과 같은 금속 가공 환경에서 일반적으로 발견되는 가혹한 조건을 견딜 수 있도록 만들어졌습니다.

주요 기능 :
무거운 부하 용량 :이 크레인은 강철판, 빌릿 및 잉곳과 같은 중금속 제품을 들어 올릴 수 있으며, 이는 높은 하중 강도가 필요합니다.
고온 저항 : 야금에 사용되는 많은 크레인은 처리되는 특정 재료에 따라 극한 온도, 종종 최대 1000도 이상의 환경에서 작동 할 수 있습니다.
내구성과 강도 : 스트레스가 많은 환경에서 지속적인 사용을 견뎌 낼 수 있도록 구축 된 견고한 재료 및 안정적인 작동을 보장하는 안전 메커니즘으로 설계되었습니다.
정밀 제어 : 야금 크레인에는 리모콘, 제한 스위치 및 안전 센서와 같은 고급 제어 시스템이 장착되어있어 금속 제품의 정확한 이동 및 취급이 가능합니다.
안전 기능 :이 크레인에는 종종 통합 방지 시스템, 과부하 보호 및 비상 정지 버튼과 같은 기능이 포함되어 작업자와 장비의 안전을 보장합니다.
맞춤형 설계 : 플랜트의 특정 요구에 따라이 크레인은 대형 강철 코일을 들어 올리거나 용융 금속 용기의 움직임을 지원하는 등 다양한 작업에 맞게 사용자 정의 할 수 있습니다.



맥스. 리프팅 높이 : 25m, 15m, 20m

핵심 구성 요소 보증 : 1 년

보증 : 1 년

체중 (kg) : 45000 kg

등급 리프팅 모멘트 : 3200kn

맥스. 리프팅 하중 : 320ton

스팬 : 22m -31. 5 m

의무 : A7 ~ A8

보호 클래스 : IP55

PLC : 지원

전원 : 380 ~ 480V 50Hz



1. 메인 빔

크레인의 주요 빔, 특히 금속 및 야금의 맥락에서 크레인의 리프팅 메커니즘의 하중을 지원하는 중요한 구조적 구성 요소입니다. 크레인 디자인에서 메인 빔은 일반적으로 대들보 또는 주 거더라고하며, 이는 크레인의 1 차 하중 부담 부분 역할을합니다.

크레인의 메인 빔 (거더)의 주요 특징 :
재료 : 메인 빔은 일반적으로 다음과 같은 고강도 재료로 만들어집니다.
강철 (강도, 유연성 및 내구성으로 인해 일반적으로 사용됨)
알루미늄 (강철보다 덜 일반적이지만 가벼운 크레인의 경우)
복합 재료 (추가 중량 감소를위한 현대적인 디자인)
설계:
Box Girder : 종종 Bridge Cranes에서 사용되며, 빔은 중공 단면이있어 강도를 희생하지 않고 체중을 줄입니다.
I-Beam : 오버 헤드 크레인에서 일반적이며 최적의 하중 분포를위한 "I"또는 "H"모양의 단면.
기능 : 메인 빔은 주로 수직 하중을 전달하고 크레인 구조에 배포합니다. 또한 다양한 크레인 구성 요소에 대한 장착 점을 제공합니다.
호이 스팅 메커니즘
트롤리 시스템 (존재하는 경우)
리프팅 후크 또는 기타 리프팅 첨부 파일
부하 분포 : 메인 빔은 정적 및 동적 하중을 모두 처리하도록 설계되었습니다. 무거운 재료 나 물체를 들어 올릴 때 굽힘, 비틀림 및 전단력에 저항해야합니다.
제조 : 금속 및 야금에서 주 빔은 다음과 같은 특정 과정을 겪을 수 있습니다.
용접 : 빔 섹션에 합류합니다.
열처리 : 강의 기계적 특성을 향상시킵니다.
표면 처리 : 부식으로부터 보호하기위한 아연 도금과 같은.

리프팅 시스템

금속 및 금속 크레인을위한 리프팅 시스템은 금속 가공, 철강 제조 및 파운드리와 같은 산업에서 중요한 구성 요소입니다. 이 크레인은 용융 금속, 강철 코일, 잉곳 또는 스크랩 금속과 같은 무거운 재료를 종종 극한 온도와 도전적인 환경에서 처리하도록 설계되었습니다. 시스템은 안전과 효율성을 보장하기 위해 강력하고 신뢰할 수 있으며 정확한 움직임이 가능해야합니다.

리프팅 시스템의 주요 구성 요소 :
호이스트 메커니즘 :
여기에는 케이블이나 체인을 감거나 풀리는 모터 구동 윈치 또는 드럼이 포함됩니다. 호이스트는 하중을 높이고 낮 춥니 다.
야금에서 일반적으로 발생하는 높은 하중을 처리 할 수 ​​있어야합니다 (예 : 최대 100 톤 이상).
전자기 또는 진공 리프팅 기능을 갖는 것과 같은 특수 호이스트는 일부 금속 가공 산업에서 철 재료를 처리하는 데 사용됩니다.
리프팅 후크 및 슬링 :
리프팅 후크는 종종 크레인을 하중에 부착하는 데 사용됩니다. 일부 시스템에서는 자기 또는 진공 시스템이 금속 품목을 고정하기 위해 기존 슬링과 후크를 대체합니다.
고리와 슬링의 설계는 금속의 고온과 무게를 견딜 수 있도록 강력해야합니다.
크레인 구조 (대들보 및 철도 시스템) :
크레인 구조 자체는 종종 갠트리 또는 오버 헤드 브리지 크레인입니다. 대들보는 일반적으로 고강도 강철로 만들어져 작동 중 체중과 힘을 다룰 수 있도록합니다.
크레인이 수평으로 이동할 수 있도록 레일은 지상 또는 오버 헤드에 설치됩니다.
제어 시스템 :
현대 시스템에는 종종 정밀도를 향상시키기 위해 자동화 또는 반자동 제어와 같은 고급 제어 메커니즘이 포함됩니다.
이들은 부하 중량, 온도 (용융 금속을 다루기 위해) 및 안전 모니터링 시스템을 위해 센서와 통합 될 수 있습니다.
안전 기능 :
오버로드 보호 : 크레인이 등급이 높은 용량보다 무거운 하중을 들어 올리지 않도록합니다.
비상 정지 시스템 : 시스템이 오작동하는 경우 사고를 방지하는 데 중요합니다.
온도 센서 : 녹은 금속을 처리하기 위해 센서는 핫 재료의 리프팅을 모니터링하고 제어합니다.
전원 공급 장치 :
야금에 사용되는 크레인은 종종 상당한 전원 공급 장치가 필요하며 때로는 고전압 전기 시스템 또는 정확한 리프팅 제어를 위해 유압 드라이브가 포함됩니다.

















3. 엔드마차

금속 및 금속 크레인의 최종 운송은 양쪽 끝에서 크레인 구조를지지하고 트랙을 따라 이동할 수있는 크레인의 일부를 나타냅니다. 오버 헤드 크레인, 갠트리 크레인 또는 브리지 크레인, 특히 금속성 금속과 합금을 처리하는 중공업에 사용되는 중요한 구성 요소입니다.

야금에서,이 크레인은 종종 높은 열, 무거운 하중 및 연마 환경과 같은 극한의 작업 조건으로 인해 특수한 특징을 갖습니다. 최종 운송에는 일반적으로 다음이 포함됩니다.

모터 및 드라이브 시스템 : 바퀴에 전원을 공급하고 트랙을 따라 움직일 수 있습니다.
바퀴 : 철도 트랙에 앉아 크레인이 움직일 수 있습니다.
제동 시스템 : 속도를 제어하고 원하는 위치에서 크레인을 정지합니다.
구조 프레임 : 하중을 전달하고 크레인 브리지 및 호이스트 메커니즘을 지원하는 데 도움이됩니다.
최종 캐리지 설계는 무거운 하중과 잠재적으로 가혹한 환경 조건 (고온 또는 용융 금속에 대한 노출)에서 안정성과 내구성을 보장해야합니다.



4. 크레인 여행 메커니즘

금속 및 야금의 맥락에서 크레인 여행 메커니즘은 일반적으로 세트 트랙 또는 활주로를 따라 크레인을 이동하는 시스템을 말합니다. 이 메커니즘은 공장, 파운드리 또는 강철 공장 내에서 금속 잉곳, 슬래브 또는 빌릿과 같은 무거운 재료를 들어 올리고 운반하는 데 필수적입니다.

크레인 여행 메커니즘의 주요 구성 요소 :
여행 브리지 또는 거더 : 하중을 전달하고 트랙을 따라 움직이는 크레인의 수평지지 구조. 호이 스팅 메커니즘을 지원하고 작업 영역을 가로 지르는 측면 이동을 허용하는 주요 구성 요소입니다.

마차 또는 트럭 : 이들은 다리 끝에 장착 된 바퀴와 차축입니다. 크레인은 활주로 트랙을 따라 이동할 수 있습니다. 이 최종 마차는 일반적으로 크레인의 움직임을 안내하기 위해 일련의 드라이브 휠과 유휴 바퀴로 구성됩니다.

드라이브 메커니즘 : 여기에는 크레인의 움직임에 전력을 공급하는 전기 모터, 기어 박스 및 커플 링 시스템이 포함됩니다. 일부 크레인에서, 구동 메커니즘은 속도 제어 및 원활한 작동을 보장하기 위해 가변 주파수 드라이브 (VFD)를 통해 제어됩니다.

철도 트랙 : 크레인은 종종 공장의 바닥이나 천장에 설치된 강철로 만들어진 철도 트랙 시스템에서 여행합니다. 이 트랙은 크레인의 움직임에 대한 안정성과 정확한 지침을 제공합니다.

제어 시스템 : 크레인의 이동 속도와 방향은 수동 제어에서 자동화 또는 반자동 제어 시스템에 이르기까지 다양한 시스템을 사용하여 제어됩니다. 최신 설정에는 종종 PLC (프로그래밍 가능한 로직 컨트롤러) 또는 리모컨이 포함됩니다.

제동 시스템 : 필요할 때 크레인이 안전하게 멈출 수 있도록 이동 메커니즘에는 바퀴 또는 끝 마차에 작용할 수있는 브레이크가 장착되어 있습니다. 이 브레이크는 종종 고성능과 안전을 위해 설계되었습니다.

안전 메커니즘 : 무거운 부하가 야금장에서 종종 이동하면 한계 스위치, 과부하 센서 및 비상 정지 시스템과 같은 안전 기능이 사고를 방지하고 안전한 작동을 보장하기 위해 통합됩니다.

여행 메커니즘이있는 크레인의 유형 :

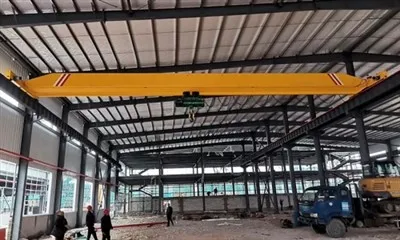

오버 헤드 크레인 (브리지 크레인) :이 크레인은 식물의 활주로 구조의 상단을 따라 움직이며 중금속 제품을 운송하기 위해 야금 식물에서 일반적입니다.

갠트리 크레인 :이 크레인은 (오버 헤드가 아닌) 땅을 따라 이동하며 강철 야드와 같이 야외 금속 처리에 사용됩니다.

Jib Cranes : 더 간단한 형태의 크레인이지만 여행 메커니즘은 더 작거나 더 구체적인 영역에서 사용될 수 있습니다.

5. 트롤리 여행 메커니즘

금속 및 금속 크레인의 맥락에서 트롤리 여행 메커니즘은 트롤리 (하중을 운반하는)가 활주로 또는 트랙을 따라 움직일 수있는 시스템을 말합니다. 이 메커니즘은 야금 식물, 제철소 및 기타 중복 환경에 사용되는 오버 헤드 크레인 또는 갠트리 크레인의 작동에 필수적입니다.
1. 트롤리 디자인
트롤리는로드 후크 또는 리프팅 장치를 운반하는 크레인의 일부입니다. 오버 헤드 크레인 구조의 일부를 형성하는 빔 또는 거더를 따라 이동합니다.
트롤리는 일반적으로 트랙을 따라 굴리는 바퀴에 장착됩니다. 이 휠은 종종 야금 작전에서 전형적인 응력과 하중을 견딜 수 있도록 설계되었습니다.
2. 여행 메커니즘
트롤리는 크레인의 다리 또는 갠트리를 따라 수평으로 움직이며 일반적으로 작업장 (예 : 용광로 또는 철강) 위에 설치됩니다.
이 움직임은 트롤리의 바퀴를 구동하는 전기 모터로 구동됩니다. 모터의 속도를 조정하여 하중 위치를 정확하게 제어 할 수 있습니다.
3. 메커니즘의 구성 요소
모터 및 기어 박스 : 바퀴에 필요한 드라이브를 제공합니다. 모터는 일반적으로 고출력 산업 전기 모터이며 기어 박스는 속도를 줄이면 토크를 증가시킵니다.
휠 또는 롤러 : 트롤리의 양쪽에 장착되어 스틸 트랙을 따라 굴러갑니다. 일반적으로 마찰과 마모를 줄이기 위해 베어링이 장착되어 있습니다.
트랙 또는 레일 : 크레인의 트랙은 일반적으로 트롤리의 바퀴에서 높은 하중을 견뎌내고 마모하기 위해 대형 강철로 만들어졌습니다. 트랙은 종종 필요한 움직임 범위에 따라 곡선 또는 직선 레이아웃을 갖도록 설계되었습니다.
제동 시스템 : 정확한 위치에서 트롤리를 정지시키기 위해 제동 시스템이 사용됩니다. 이 시스템은 전기 또는 기계식 브레이크로 구성 될 수 있습니다.
제어 시스템 : 최신 크레인에는 트롤리 운동을 정확하게 제어 할 수있는 고급 제어 시스템이 장착되어 있습니다. 이러한 컨트롤은 안전을 보장하기 위해 센서와 함께 수동, 원격 또는 자동화 될 수 있습니다.
4. 운영
이동 속도 제어 : 모터는 트롤리 속도를 변경하여 하중을 적재, 언로드 또는 배치하기 위해 다른 속도로 이동할 수 있습니다.
위치 : 트롤리의 정확한 위치는 특히 용융 금속 또는 중금속 제품을 취급하는 야금장에서 중요합니다. 크레인 연산자는 조이스틱 또는 리모콘과 같은 제어 메커니즘을 사용하여 위치를 미세 조정할 수 있습니다.

6. 크레인 휠

금속과 금속의 맥락에서 크레인 휠은 일반적으로 크레인의 호이 스팅 메커니즘 또는 트롤리 시스템에 사용되는 바퀴를 나타냅니다. 이 휠은 종종 용융 금속, 중금속 제품 또는 산업 환경의 기타 재료를 포함하여 재료를 운송하는 데 사용되기 때문에 무거운 하중과 높은 수준의 응력을 견딜 수 있도록 설계됩니다.

야금에서, 크레인 휠은 일반적으로 마찰과 무거운 하중을 처리하기 위해 경화 된 강철 또는 합금 재료와 같은 내마모성이 높은 재료로 만들어집니다. 파운드리 나 제철소의 크레인이 종종 고온에 노출되므로 열 팽창의 영향을 최소화하도록 설계 될 수 있습니다.

이 산업의 크레인 휠은 종종 다음을 포함한 특정 사양으로 설계 및 제조해야합니다.

부하 용량 : 이동중인 재료의 무게를 견딜 수 있습니다.
내구성 : 고온과 잠재적 부식성 환경의 가혹한 조건을 견뎌냅니다.
정밀도 : 재료의 원활한 작동 및 정확한 위치를 보장합니다.
안전 : 또한 부하가 사고 나 실패를 피하기 위해 안전 기능을 갖추고 있습니다.

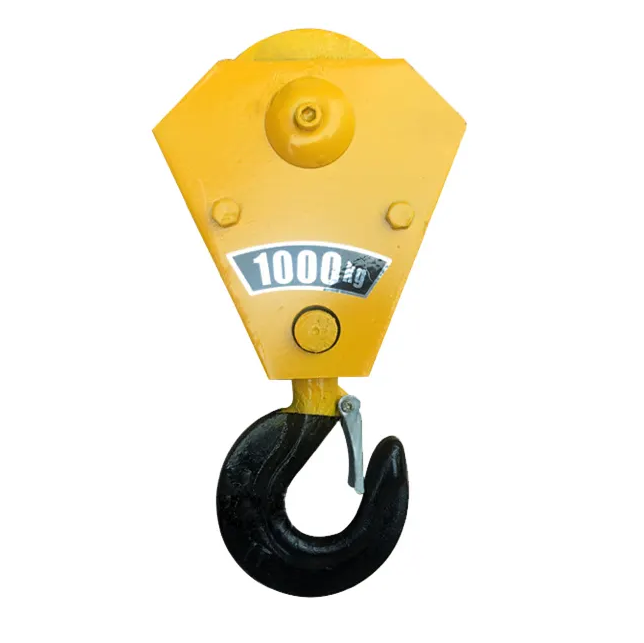

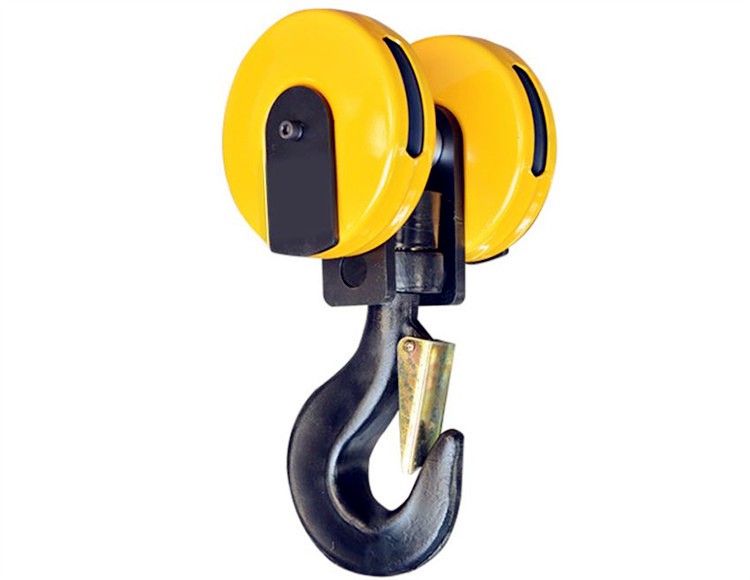

7. 크레인 후크

금속으로 만들어진 크레인 훅, 특히 야금의 맥락에서 무거운 하중을 안전하고 효율적으로 들어 올리는 데 중요한 역할을합니다. 크레인 후크는 일반적으로 리프팅 작업 중에 높은 요구로 인해 고강도 강철 합금 또는 단조 금속으로 만들어집니다. 크레인 후크 생성에 관여하는 야금은 내구성이 뛰어나고 마모에 저항하며 상당한 무게 하중을 처리 할 수 ​​있도록합니다.

크레인 후크에 사용되는 일반적인 재료는 다음과 같습니다.

탄소강 : 고리의 일반적인 재료로, 강도, 경도 및 연성의 균형을 제공합니다.
합금강 : 일반적으로 중세 응용 분야, 크롬, 니켈 또는 몰리브덴 합금과 같은 합금강은 우수한 인장 강도 및 충격 저항을 제공합니다.
단조 강철 :이 과정에는 금속을 가열하고 압력으로 형성하여 재료의 강도와 인성을 증가시킵니다. 단조 크레인 후크는 더 높은 응력과 균주를 처리 할 수 ​​있습니다.
스테인리스 스틸 : 더 부식성이있는 환경의 경우, 더 비싸지 만 부식에 대한 저항력과 내구성 수명에 대한 저항성을 제공하므로 스테인레스 스틸 크레인 후크를 사용할 수 있습니다.
크레인 후크에 대한 야금 고려 사항은 다음과 같습니다.

열처리 :이 과정은 강도와 ​​경도와 같은 금속의 기계적 특성을 향상시킵니다. 일반적인 치료에는 담금질, 템퍼링 및 어닐링이 포함됩니다.
충격 강인함 : 갑작스런 충격에 따라 골절에 저항하는 능력은 특히 동적 하중 상황에서 중요합니다. 야금 학자들은이 특성을 최적화하기 위해 곡물 구조와 합금 조성물을 신중하게 제어합니다.
피로 저항 : 크레인 후크는 반복 하중주기에 노출되므로 재료는 시간이 지남에 따라 피로 실패에 저항하도록 설계되었습니다.



모터

금속 및 야금 산업에 사용되는 크레인의 모터는 침착, 가로 지르기 및 트롤리 운동을 포함하여 크레인의 움직임을 주도하는 데 중요한 역할을합니다. 이 크레인은 종종 용융 금속, 중금속 잉곳 또는 스크랩 재료를 들어 올리는 과제 응용 분야에서 사용됩니다.

모터 유형 :

AC 모터 : 일반 크레인 운영에 사용되며 가변 속도 제어로 안정적인 전력을 제공합니다. AC 모터는 들어 올리고 움직이는 하중에 효율적입니다.
DC Motors : 이전 시스템에서 자주 사용되는 DC Motors는 원활한 속도 제어 및 높은 토크를 제공하며 이는 야금 응용 분야의 정확한 부하 이동에 유용합니다.
폭발 방지 모터 : 용융 금속과 같은 폭발물 재료가 존재하는 환경에는 폭발성 모터가 스파크 또는 과열을 방지하여 안전을 보장하는 데 사용됩니다.
주요 기능 :

호이 스팅 : 모터는 호이스트 메커니즘을 구동하여 하중을 들어 올리고 낮추는 것입니다. 사고를 방지하려면 모터의 속도와 토크를 조심스럽게 제어해야합니다.
트롤리 모션 : 모터는 크레인의 수평 이동을 제어하여 하중을 작업 영역을 가로 질러 움직입니다.
트래버스 모션 : 모터는 크레인을 트랙을 따라 움직여 시설에서 먼 거리를 덮을 수 있습니다.
안전 기능 :

과부하 보호 : 모터에는 무거운 재료를 들어 올릴 때 손상을 방지하기 위해 오버로드 보호 회로가 종종 있습니다.
온도 센서 :이 센서는 고온이 관련된 야금 환경에서 중요합니다.
제동 시스템 : 모터에는 크레인의 제어 정지를 보장하기 위해 재생 또는 동적 제동 시스템이 포함될 수 있습니다.

.

사운드 및 조명 경보 시스템 및 리미트 스위치

사운드 및 조명 경보 시스템 :
이 시스템은 특정 조건이나 결함이 발생할 때 운영자 및 인근 직원에게 가청 및 시각적 경고를 제공합니다. 크레인의 맥락에서 다음과 같은시기에 도움이됩니다.
크레인은 최대 부하 용량입니다.
과부하 또는 작동 오류가 있습니다.
크레인은 안전한 작동 범위 (예 : 벽 근처 또는 장애물)의 끝과 가까워지고 있습니다.
일상적인 유지 보수 또는 수표를위한 시간입니다.
구성 요소는 일반적으로 다음을 포함합니다.
사운드 경보 : 경고 조건이 발생할 때 활성화되는 혼, 사이렌 또는 버저.
빛 표시기 : 문제를 시각적으로 신호하는 번쩍이는 빛 (보통 빨간색 또는 노란색). 고급 시스템에서 다른 색상의 조명은 다른 조건을 나타낼 수 있습니다 (예 : 임계 결함의 경우 빨간색, 경고를 위해 노란색).
한계 스위치 :
한계 스위치는 크레인이 정해진 움직임 범위를 넘어 이동하는 데 사용되는 기계 또는 전기 장치입니다. 이는 크레인 및 주변 구조물의 사고 나 손상을 방지하는 데 도움이됩니다. 예를 들어:
높이 제한 스위치는 크레인이 안전한 높이를 넘어 들어 가지 않도록합니다.
위치 제한 스위치를 사용하여 크레인의 설계 매개 변수를 넘어 수평 이동을 방지 할 수 있습니다.
크레인이 정격 하중 용량을 초과 할 때로드 한계 스위치가 트리거 될 수 있습니다.
한계 스위치는 일반적으로 다음과 같습니다.
스위치가 전원을 차단하거나 경보를 활성화하는 설정 포인트가 있어야합니다.
크레인의 사양에 따라 종종 조절 가능합니다.

10. 안전 장치

1. 과부하 보호
로드 모멘트 표시기 (LMI) : 연산자에게 실시간 피드백을 제공하여 하중을 들어 올리고 과부하를 방지합니다.
오버로드 경보 : 크레인이 안전하게 처리 할 수있는 것보다 더 많은 무게를 들어 올릴 때 작업자에게 경고하는 경고 시스템.
2. 방지 방지 메커니즘
방지 방지 제어 : 특히 용융 금속 또는 무거운 재료를 운반 할 때 제어 및 안전성을 향상시키기 위해 하중의 스윙 운동을 줄입니다.
3. 비상 정지 시스템
비상 정지 버튼 : 응급 상황의 경우 즉시 크레인을 정지시켜 인력이나 장비에 더 이상 위험을 감수하지 않습니다.
비상 브레이크 시스템 : 오작동이 발생하거나 연산자가 과부하 조건에 응답하지 않으면 자동으로 활성화됩니다.
4. 제한 스위치
높이 제한 스위치 : 크레인이 높이를 들어 올리거나 수직 이동에 대한 사전 정의 된 안전한 한계를 초과하지 않도록합니다.
여행 제한 스위치 : 크레인이 작동 경계를 지나면 충돌이나 손상으로 이어질 수 있습니다.
5. 청산 방지 시스템
근접 센서 : 근처의 구조물 또는 기타 크레인을 감지하여 작동 중 충돌을 방지합니다.
레이더 또는 레이저 시스템 : 크레인의 경로에서 장애물을 감지하기 위해 교통량이 많은 지역 또는 제한된 영역에서 사용됩니다.
6. 비상 전력 시스템
백업 전원 공급 장치 : 정전이 발생한 경우에도 크레인이 작동 상태를 유지하여 중립 위치로 안전하게 돌아갈 수 있도록합니다.
배터리 구동 시스템 : 더 작은 크레인의 경우 배터리 구동 시스템은 크레인을 제어하고 정전 중에 갇히지 않도록하는 데 도움이 될 수 있습니다.
7. 크레인 모니터링 시스템
텔레매틱스 : 크레인 성능 및 조건에 대한 원격 모니터링, 운영자 및 유지 보수 직원은 부하 불균형, 중요한 구성 요소의 마모 또는 오작동과 같은 문제에 대한 직원.
실시간 모니터링 : 크레인 상태,로드, 속도 및 기타 중요한 메트릭에 대한 데이터를 제공하여 사고 또는 기계적 고장을 방지합니다.
8. 운영자 안전
크레인 운전실 안전 : 강화 유리, 기후 제어 및 작업자 편의성 및 안전을위한 인체 공학적 설계와 같은 기능.
안전 하네스 : 특정 응용 분야에서 운영자는 높이에서 작업하거나 크레인에서 수동 작업을 수행 할 때 안전 하네스를 착용해야합니다.
9. 잠금 장치
호이스트 브레이크 : 사용하지 않을 때 호이스트가 움직이지 않도록 하중을 고정시킵니다.
부하 홀드 밸브 : 유압 또는 기계적 고장시 실수로 하중을 낮추지 않도록합니다.
10 경고 시스템
가청 경보 및 번쩍이는 조명 : 근처의 직원에게 크레인 움직임에 경고하여 교통량이 많은 지역의 사고를 방지합니다.
음성 발표 : 경우에 따라 크레인에는 성격 발표를하는 시스템이 장착되어있어 직원에게 진행중인 운영을 알립니다.

11. 제어 모드

• 수동 제어 :이 모드는 조이스틱 또는 버튼 패널을 사용하여 직접적인 인간 제어를 포함합니다. 자동 제어가 적합하지 않은 상황에서 정확한 움직임에 사용됩니다.
• 자동 제어 : 크레인은 인간의 개입없이 특정 작업을 수행하도록 프로그래밍됩니다. 이것은 종종 한 스테이션에서 다른 스테이션으로 재료를 이동하는 것과 같은 반복적 인 작업에 사용됩니다. 매끄럽고 정확한 작동을 보장하기 위해 센서 및 제어 시스템이 포함되어 있습니다.
• 원격 제어 : 크레인은 핸드 헬드 리모컨을 사용하여 거리에서 작동 할 수 있습니다. 이는 직접 위험에서 멀어져야하는 위험한 환경에서 운영자에게 유연성을 제공합니다.
• 조이스틱 제어 : 이것은 운영자가 조이스틱을 사용하여 크레인의 움직임을 제어하는 ​​일반적인 제어 모드입니다. 리프팅, 낮추기 및 스윙 행동을 잘 제어 할 수 있습니다. 종종 자동화 된 안전 기능과 결합됩니다.
• 하중 감지 제어 : 고급 크레인은 센서를 사용하여 부하의 무게를 측정하고 오퍼레이터 또는 제어 시스템에 피드백을 제공하여 과부하를 피하여 안전을 보장합니다.
• PLC (프로그램 가능한 논리 컨트롤러) 제어 : PLC 시스템은 종종 야금 식물에서 크레인의 운영을 제어하는 ​​데 사용됩니다. PLC는 복잡한 시퀀스를 처리하고 동기화 된 작업을 위해 다른 장비와 통합하도록 프로그래밍됩니다.
• 무인 또는 자율 제어 : 고도로 고급 시스템에서 크레인은 AI 및 기계 학습 알고리즘에 의존하여 최소한의 사람의 개입으로 작업을 실행할 수 있습니다. 이는 제철소와 같은 대규모 고효율 환경에서 특히 유용합니다.



12. 스케치









• 내구성 및 강도 : 금속, 특히 강철 또는 기타 고강도 합금으로 만든 크레인은 내구성이 뛰어나고 무거운 하중을 처리 할 수 ​​있습니다. 그들의 금속 구조는 마모에 내성이있어 무거운 재료를 들어 올리고 운반하는 데 적합합니다.
• 부식 저항성 : 사용 된 재료 (스테인레스 스틸 또는 아연 도금)에 따라 금속 크레인은 해양 환경이나 산업 현장과 같은 가혹한 환경에서 부식에 저항하여 유지 보수가 적음으로써 더 긴 수명을 초래할 수 있습니다.
• 정밀성 및 신뢰성 : 고급 야금으로 설계된 금속 크레인은 정확한 제어 및 신뢰할 수있는 성능을 제공하므로 민감한 또는 중장비를 들어 올리거나 정확한 배치가 필요한 경우 복잡한 작업에 이상적입니다.
• 높은 부하 용량 : 금속 크레인, 특히 특수 합금으로 제작 된 크레인은 매우 무거운 하중을 들어 올릴 수 있으므로 건설, 채굴 및 운송과 같은 광범위한 산업에서 사용할 수 있습니다.
• 설계의 유연성 : 현대식 야금 기술을 통해 크레인은 특정 운영 요구를 충족시키기 위해 맞춤형 모양과 구조로 설계 할 수 있습니다. 이 유연성을 통해 특정 작업에 최적화 된 크레인이 가능합니다.
• 비용 효율성 : 초기 투자가 높을 수 있지만 금속 크레인은 오래 지속되며 무거운 짐을 효율적으로 처리하는 능력은 빈번한 교체의 필요성을 줄여서 장기적으로 비용 효율적입니다.
• 에너지 효율 : 고급 엔지니어링 및 재료를 사용하면 금속으로 설계된 크레인은 최적화 된 기계 및 전기 시스템으로 인해 작동 중에 에너지 소비가 낮아질 수 있습니다.
• 안전 : 금속 크레인은 국제 표준을 준수하는 안전 기능으로 설계되어 운영 중 사고의 위험을 줄입니다. 그들의 견고 함은 부하에 따라 실패의 위험을 최소화합니다.





1. 크레인 구조 :
강철 : 크레인 구조에 사용되는 주요 금속은 강도, 연성 및 무거운 하중을 견딜 수있는 능력으로 인해 강철입니다. 합금 강과 같은 고강도 강철 합금은 크레인의 붐, 프레임 및 섀시를 만드는 데 사용됩니다.
합금강 : 크레인 응용 분야에서 합금 강은 종종 피로, 마모 및 충격에 대한 우수한 저항성을 제공하기 때문에 중요한 구성 요소에 사용됩니다.
알루미늄 : 경우에 따라 가벼운 크레인 또는 부품은 알루미늄 또는 알루미늄 합금을 사용하여 강도 및 중량 감소의 균형을 제공 할 수 있습니다. 이것은 특히 모바일 크레인에 유리합니다.
2. 리프팅 메커니즘 :
강철 케이블 : 크레인은 일반적으로 고강도 강철 케이블 또는 로프를 사용하여 무거운 하중을 들어 올립니다. 이 케이블은 많은 양의 장력과 변형을 견딜 수 있도록 설계되었습니다.
유압 시스템 : 크레인은 종종 스테인레스 스틸 또는 고 긴장된 합금강과 같은 금속으로 만든 유압 실린더를 사용합니다. 이 시스템은 크레인의 붐을 확장하거나 철회하고 무거운 물체를 정밀하게 들어 올리는 데 도움이됩니다.
베어링 및 기어 : 크레인의 기계 시스템의 기어 및 베어링은 종종 주철 또는 강철과 같은 금속으로 만들어집니다. 이들은 부드러운 움직임과 정확한 리프팅 메커니즘에 중요합니다.
3. 내구성과 부식 저항 :
아연 도금 강철 : 가혹한 환경 (예 : 해양 또는 화학 산업)에서 작동하는 크레인의 경우 부식 저항이 필수적입니다. 아연 도금 강철 또는 기타 부식 방지 코팅 (예 : 분말 코팅)은 녹과 악화를 방지하는 데 사용됩니다.
스테인리스 스틸 : 스테인레스 스틸은 수분, 화학 물질 또는 부식성 환경에 노출되는 크레인 구성 요소에 자주 사용되므로 수명과 유지 보수 요구를 줄입니다.
4. 안전 및 성능 :
고 강성 합금 : 하중 부품 및 임계 조인트와 같은 크레인의 특정 부분은 동적 하중, 피로 및 마모를 처리하도록 특별히 설계된 고강도 합금으로 만들어집니다.
용접 성 : 프레임 및 붐과 같은 많은 크레인 구성 요소가 함께 용접됩니다. 사용 된 재료의 야금은 용접 할 수있는 정도와 관절의 강한 정도를 결정합니다.
5. 커스터마이징 및 혁신 :
복합 재료 : 일부 현대식 크레인은 탄소 섬유 또는 유리 섬유 강화 폴리머를 포함한 복합 재료를 통합하여 강도를 손상시키지 않고 체중을 줄입니다. 이러한 재료는 종종 하중 전달 용량을 증가시키기 위해 붐을 구성하는 데 사용됩니다.
6. 유지 보수 및 내마모성 :
열처리 : 기어, 핀 및 볼트와 같은 구성 요소는 경도와 내마모성을 향상시키기 위해 열처리를 겪을 수있어 장기간 동안 중대 작업을 처리 할 수 ​​있습니다.
윤활 및 코팅 : 다양한 금속 부품은 윤활제 또는 기타 내마비 코팅으로 코팅되어 마찰을 줄이고 작동 수명을 연장합니다.





1. 디자인 및 계획
하중 용량 : 첫 번째 단계는 작은 크레인 (몇 톤)에서 큰 크레인 (100 톤 이상)에 이르기까지 크레인의 사양을 정의하는 것입니다.
사용 된 재료 : 고강도 강철 또는 합금은 내구성과 응력에 대한 저항성을 위해 선택됩니다.
구성 요소 설계 : 붐, 호이스트, 갠트리 및 트롤리를 포함한 다양한 부품에 대한 세부 설계가 만들어집니다. 이 설계는 또한 안전 기능, 인체 공학 및 유지 보수 용이성을 고려할 것입니다.
특수 특징 : 야금의 경우 크레인은 내열 (용융 금속 처리), 반응 방지 처리 및 정확한 움직임을위한 특수 제어 시스템이 필요할 수 있습니다.
2. 자재 조달
강철 및 합금 : 크레인의 프레임 및 하중 부유 구성 요소는 일반적으로 고장 강철 또는 특수 합금으로 만들어집니다.
열 내성 재료 : 스틸 제 분소와 같은 적용에 따라 특정 크레인 부품은 고온을 견딜 수 있도록 내열 재료로 코팅하거나 제조해야 할 수도 있습니다.
전자 및 유압 시스템 : 모터, 제어 시스템 및 유압 부품도 특수 공급 업체로부터 공급됩니다.
3. 제작
용접 : 붐과 구조 프레임을 포함한 크레인의 다양한 부분이 함께 용접됩니다. 이 단계는 크레인이 강도와 균형을 유지할 수 있도록 정확한 작업이 필요합니다.
가공 : 강철 성분은 절단, 연삭 및 연마를 포함한 원하는 모양 및 치수로 가공됩니다.
열처리 : 일부 부품은 강도 또는 고온 환경에 노출 된 부품의 경우 강도 또는 경도를 향상시키기 위해 열처리 공정을 거칠 수 있습니다.
4. 조립
구조 조립 : 크레인의 프레임, 붐 및 기타 주요 구조 요소가 조립됩니다. 여기에는 크레인이나 지그와 같은 대규모 장비가 조립 중에 부품을 고정시킬 수 있습니다.
모터 및 드라이브 시스템 설치 : 모터 및 유압 시스템이 설치됩니다. 여기에는 재료를 들어 올리는 윈치 또는 호이스트와 트랙 또는 갠트리를 따라 크레인을 이동하기위한 구동 시스템이 포함됩니다.
제어 시스템 : 전기 및 제어 시스템이 설치됩니다. 여기에는 원격 제어, 안전 시스템, 제한 스위치 및 센서의 배선이 포함됩니다.
5. 테스트
하중 테스트 : 크레인은 지정된 무게를 처리 할 수 ​​있고 응력 하에서 원활하게 작동하는지 확인하기 위해 하중 테스트를받습니다.
안전 점검 : 시스템은 과부하 보호, 비상 정지 및 제동 시스템을 포함한 안전성을 테스트합니다.
성능 테스트 : 동적 작업 환경에서 크레인이 잘 작동하도록하기 위해 움직임 속도, 정밀도 및 안정성 테스트가 수행됩니다.





이 회사는 지능형 장비 관리 플랫폼을 설치했으며 310 세트 (세트)의 취급 및 용접 로봇을 설치했습니다. 계획이 완료되면 500 개 이상의 세트 (세트)가 있으며 장비 네트워킹 속도는 95%에 도달합니다. 32 용접 라인이 사용되었으며 50 개가 설치 될 예정이며 전체 제품 라인의 자동화 속도에 도달했습니다.

인기 탭: 금속 및 야금 크레인, 중국 금속 및 야금 크레인 제조업체, 공급 업체, 공장
